Kegelstirnradindustriegetriebe

Produktbeschreibung

Baureihe B

Die Baureihe B sind Kegelstirnradindustriegetriebe. Dabei stehen die Antriebs- und Abtriebswelle senkrecht zueinander. Die Montage kann über eine Fußbefestigung, Flanschausführung oder mit einer Drehmomentstütze geschehen.

Antriebsvarianten

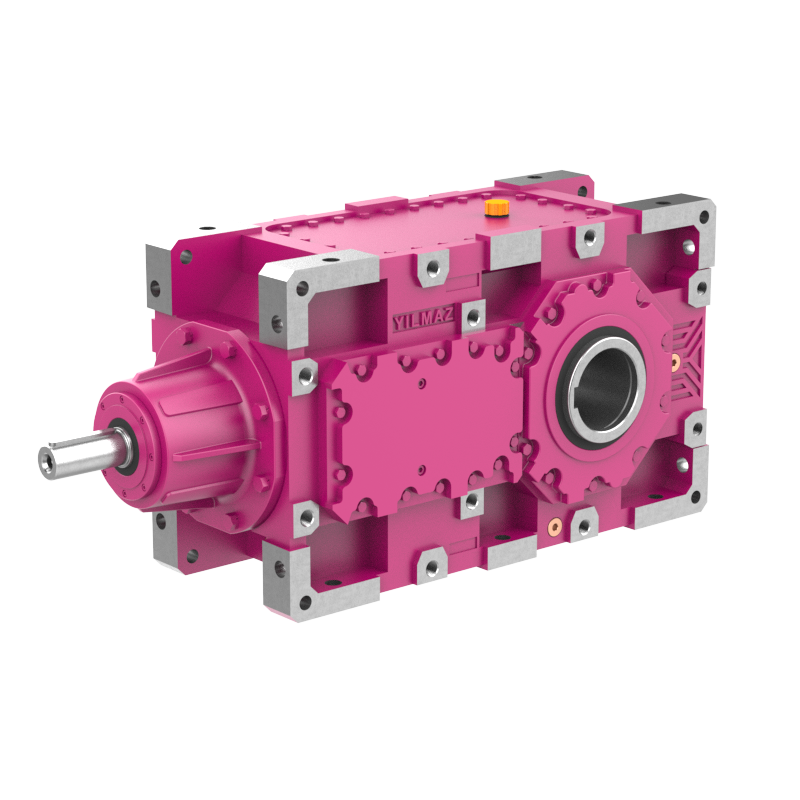

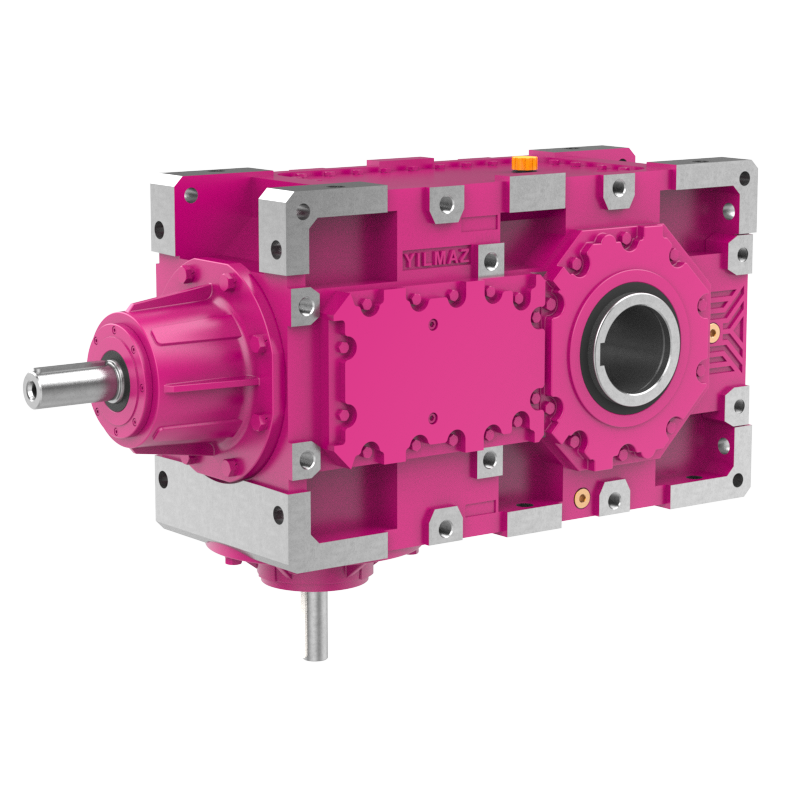

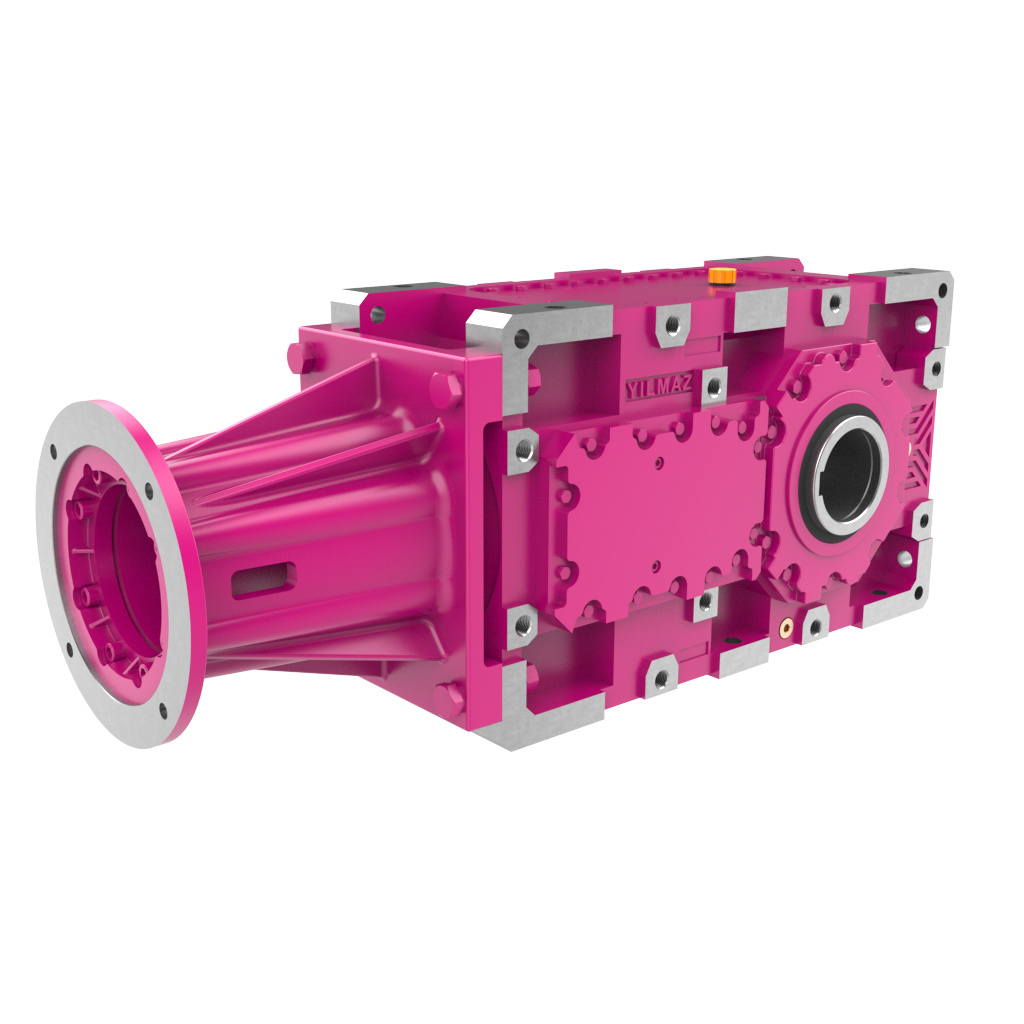

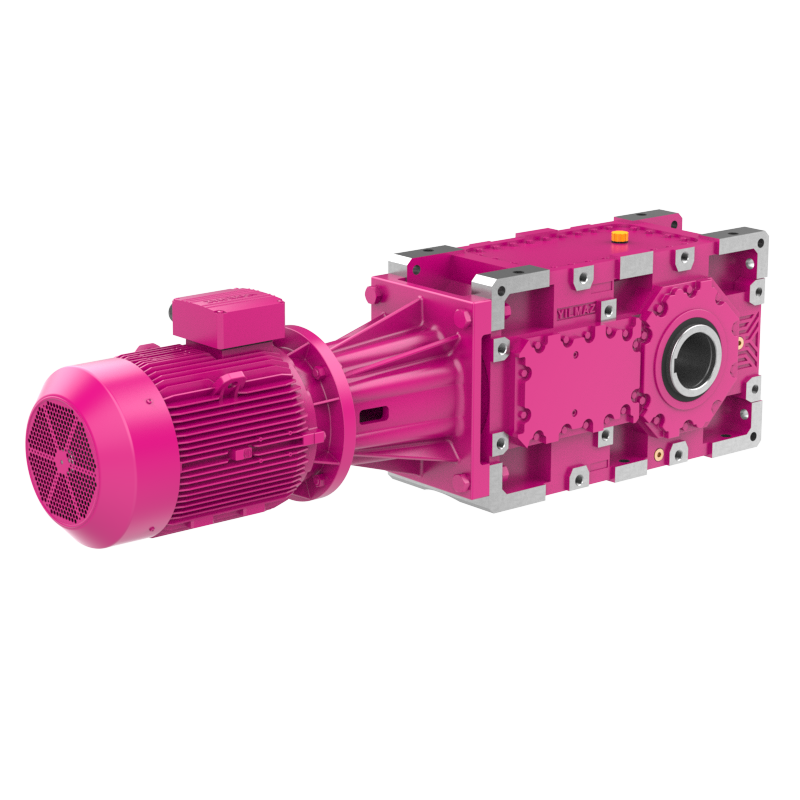

Baureihe BT mit Vollwelle	Baureihe BK mit IEC B5 Eingangsflansch	Baureihe BV mit IEC B5 Eingangsflansch und Motor	Baureihe BT.20 mit zusätzlicher freien Antriebswelle

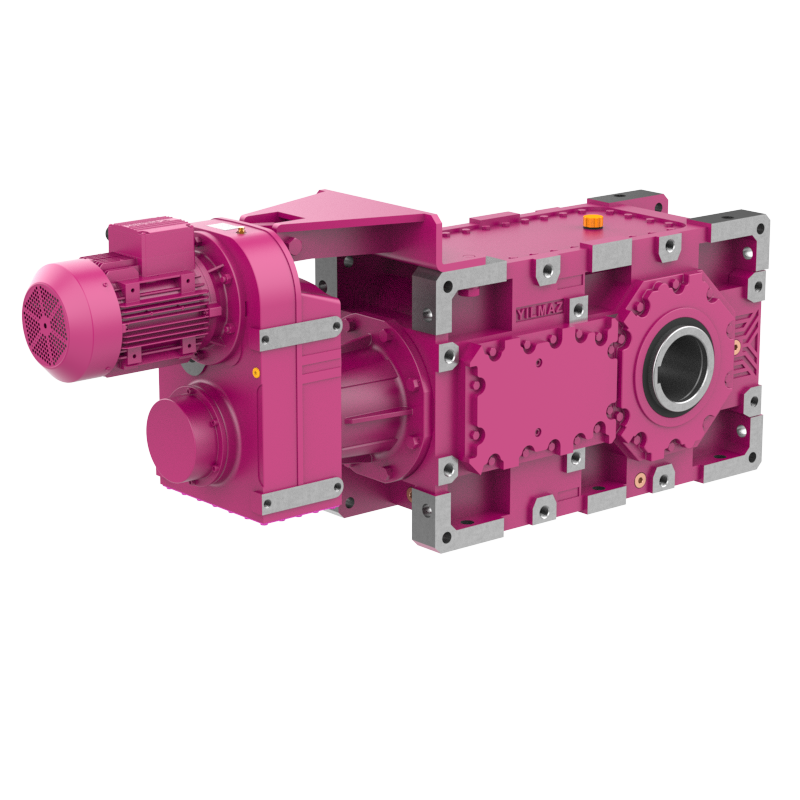

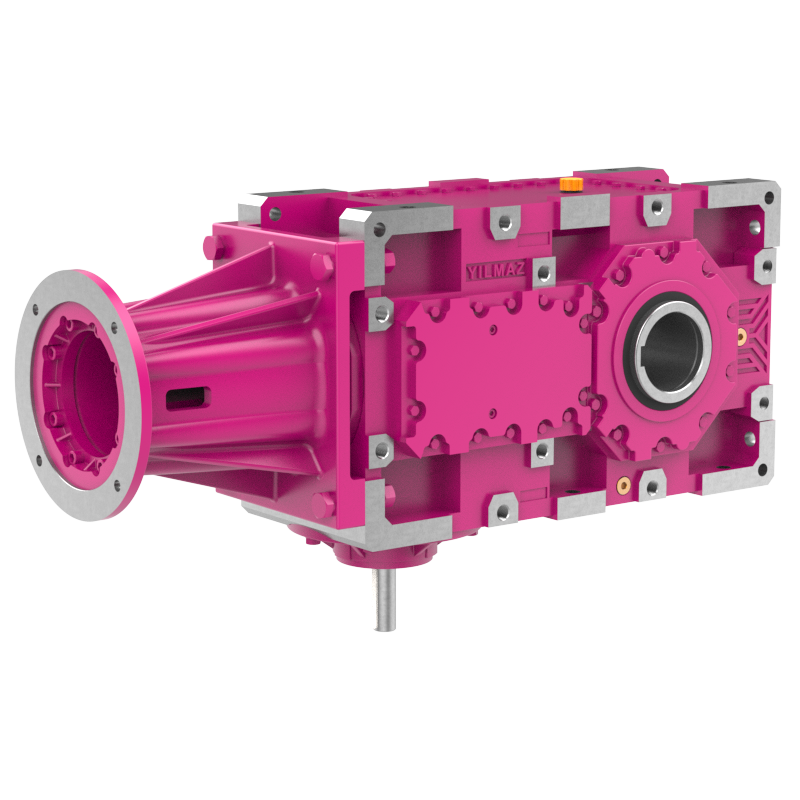

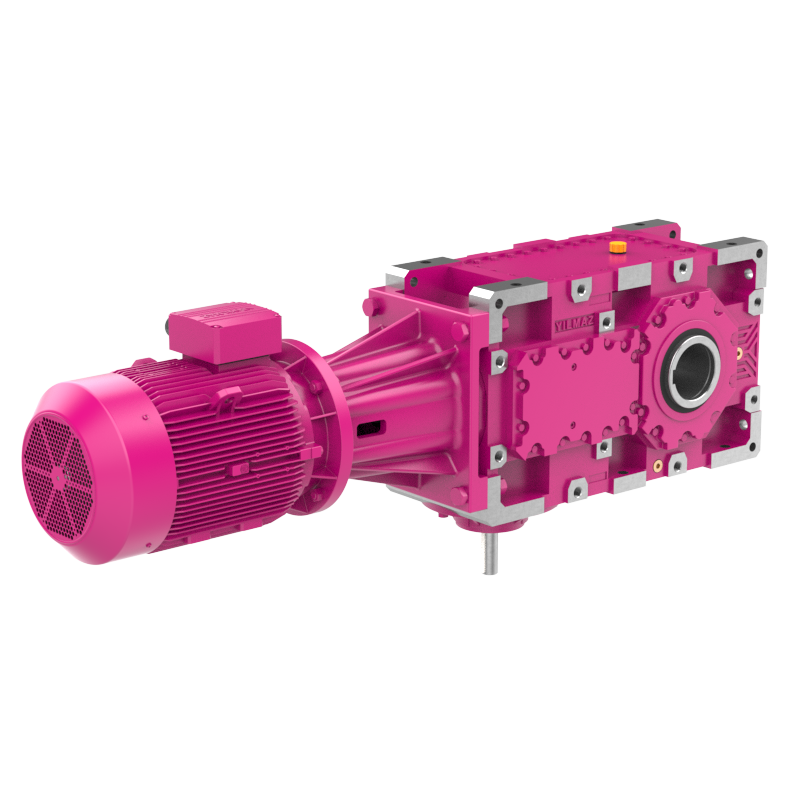

Baureihe BK.20 mit IEC B5 Flansch und Vollwelle	Baureihe BV.20 mit Motor und Vollwelle	Baureihe BT + DR Antriebsstufe mit Flachgetriebemotor

Abtriebsvarianten

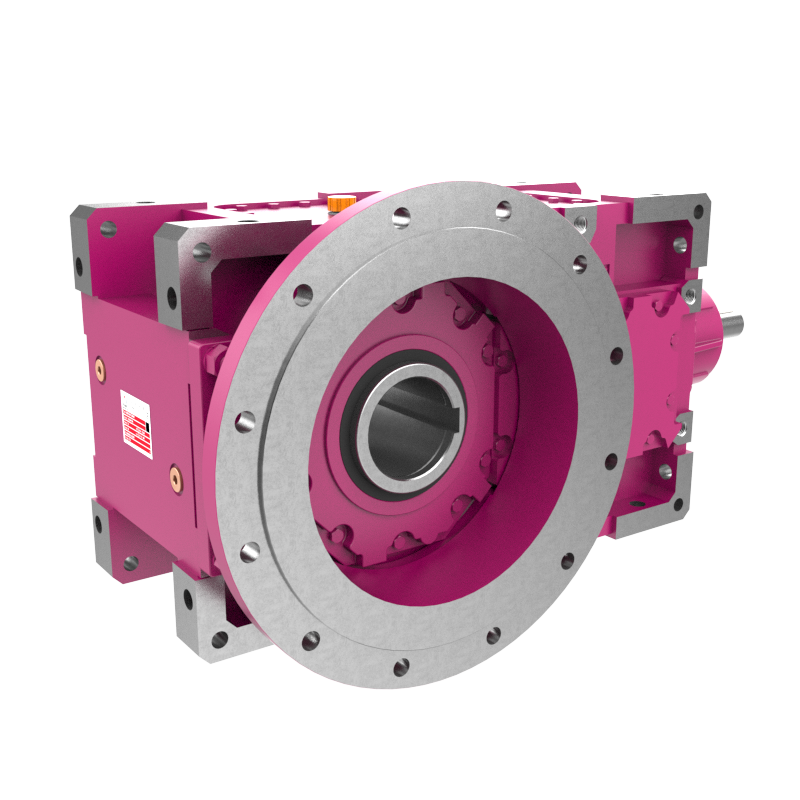

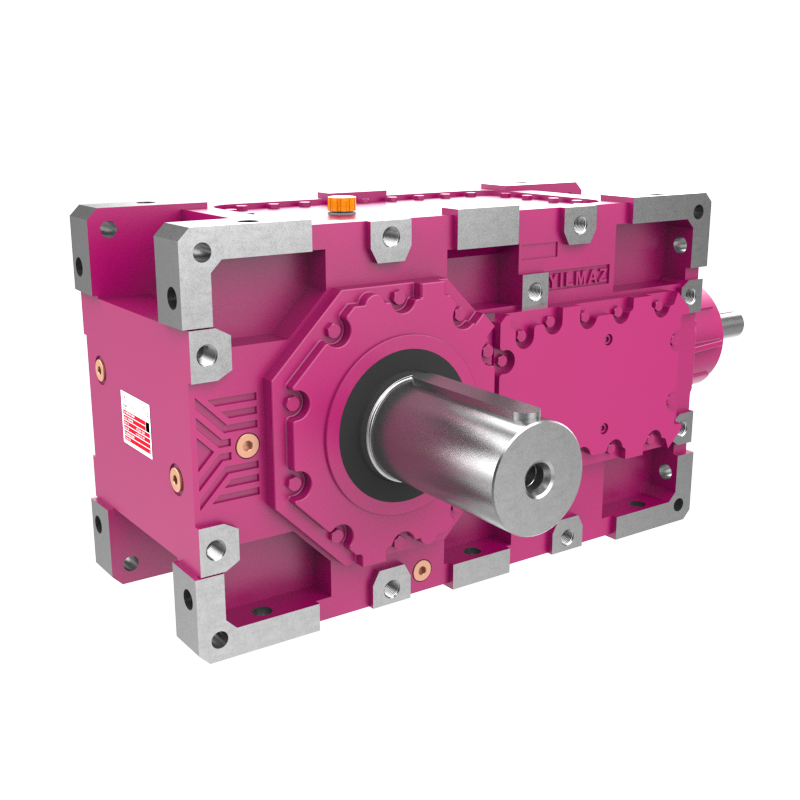

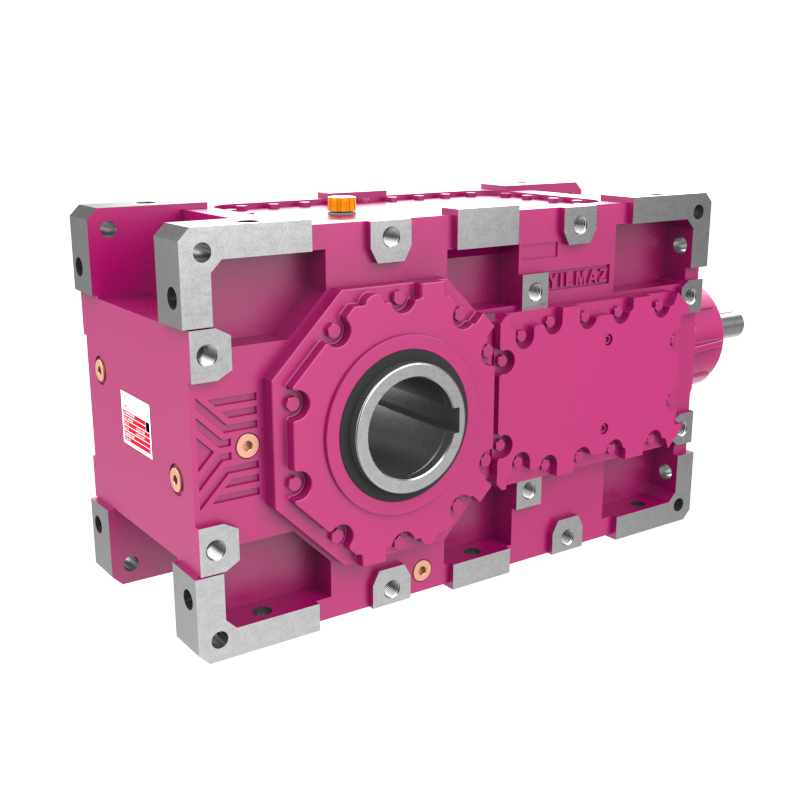

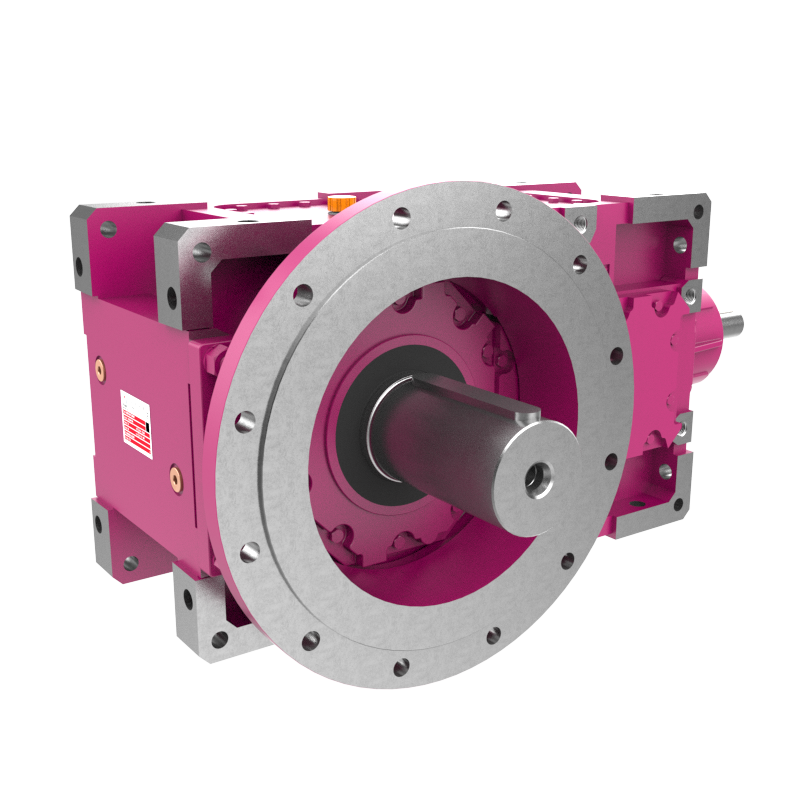

Baureihe B.00 mit Hohlwelle	Baureihe B.01 mit Vollwelle	Baureihe B.02 mit Vollwelle und Flansch	Baureihe B.03 mit Hohlwelle und Flansch

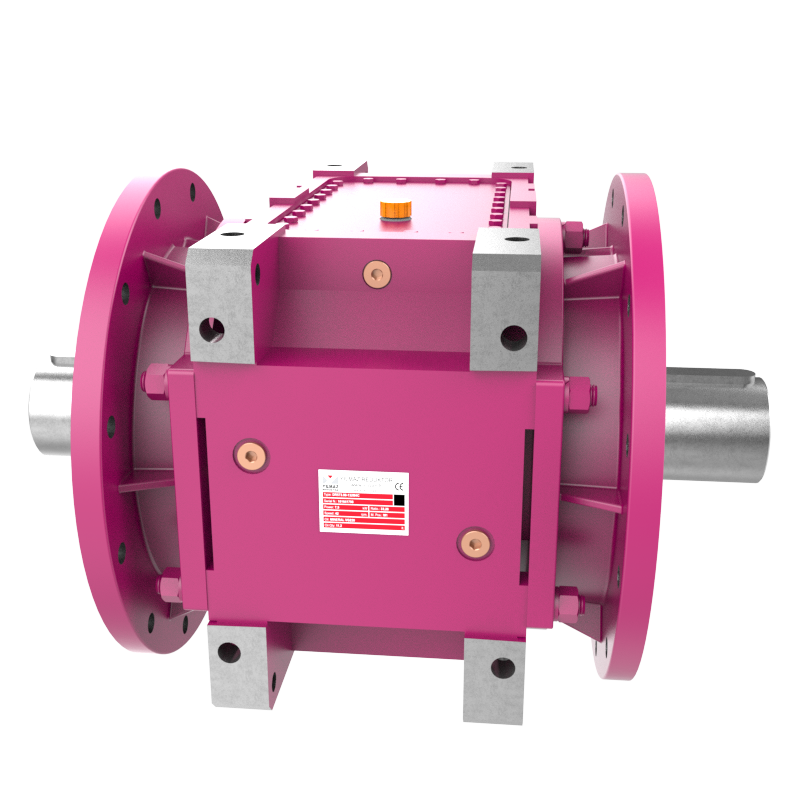

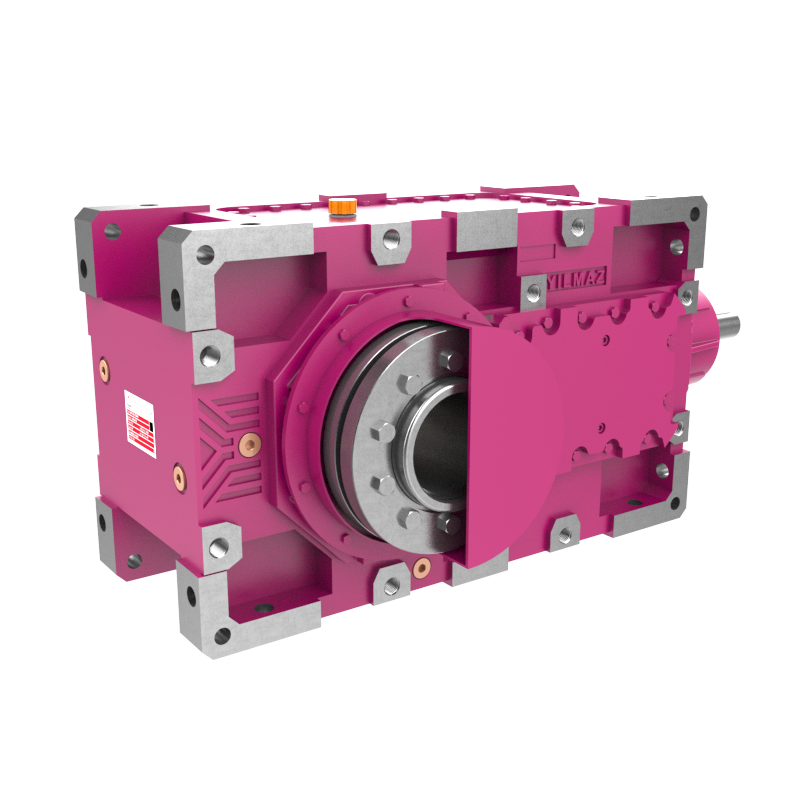

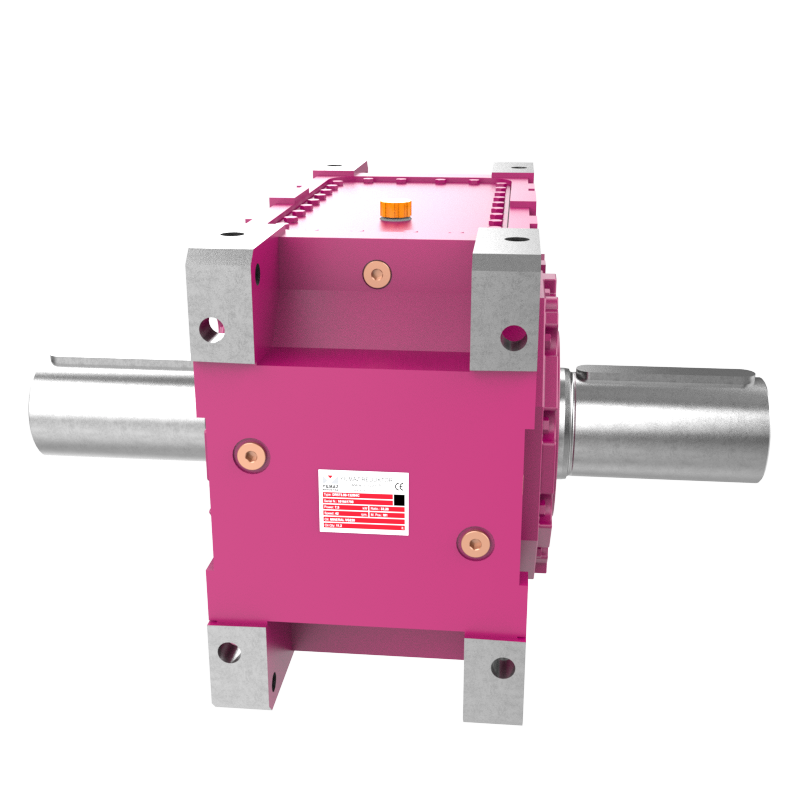

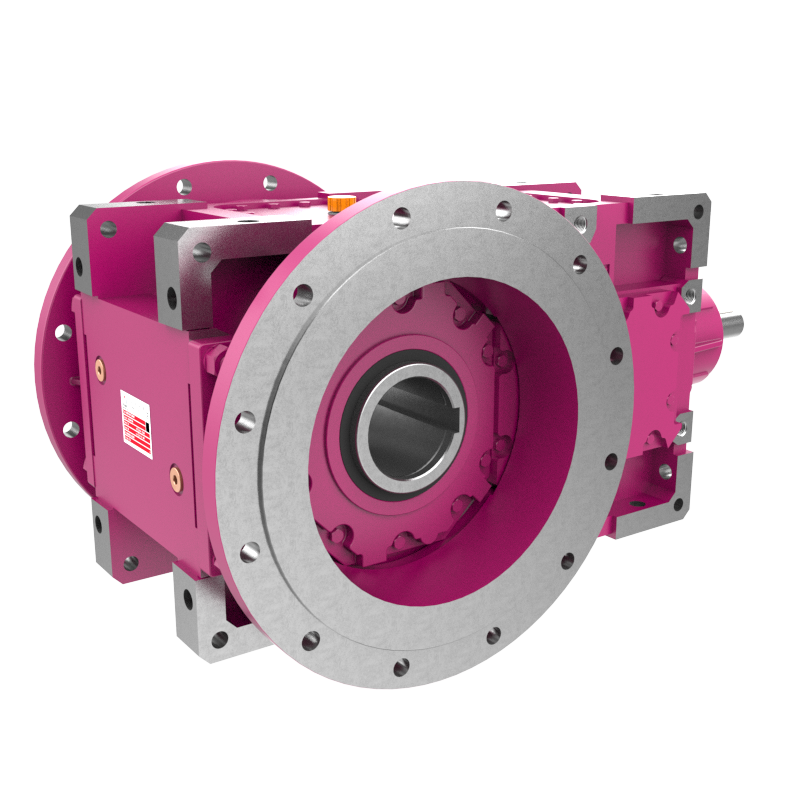

Baureihe B.04 mit doppelter Vollwelle	Baureihe B.05 doppelter Flansch und Vollwelle	Baureihe B.08 Hohlwelle u. doppeltem Flansch	Baureihe B.0S mit Schrumpfscheibe

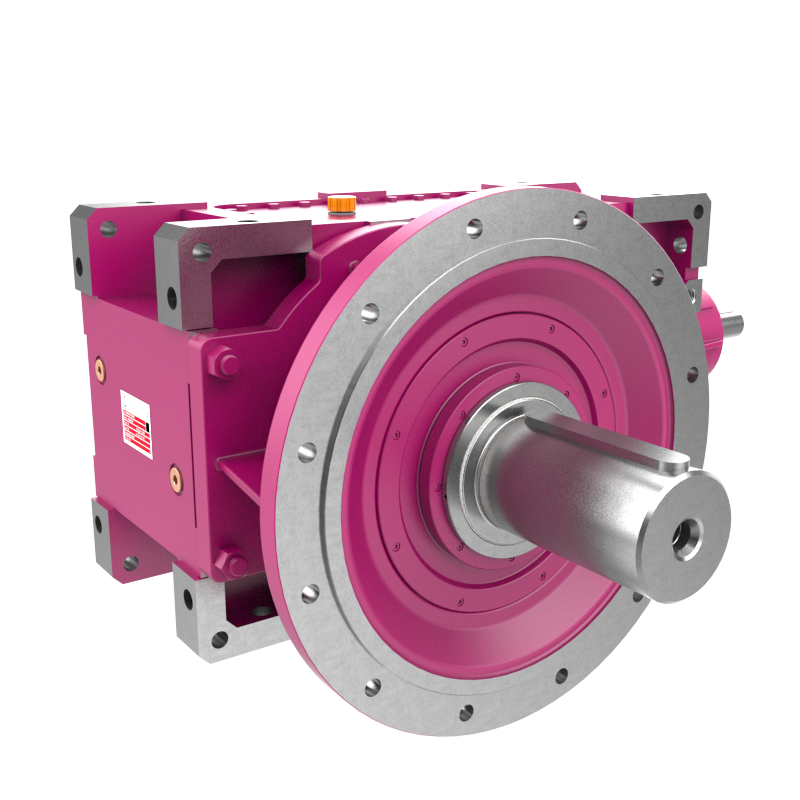

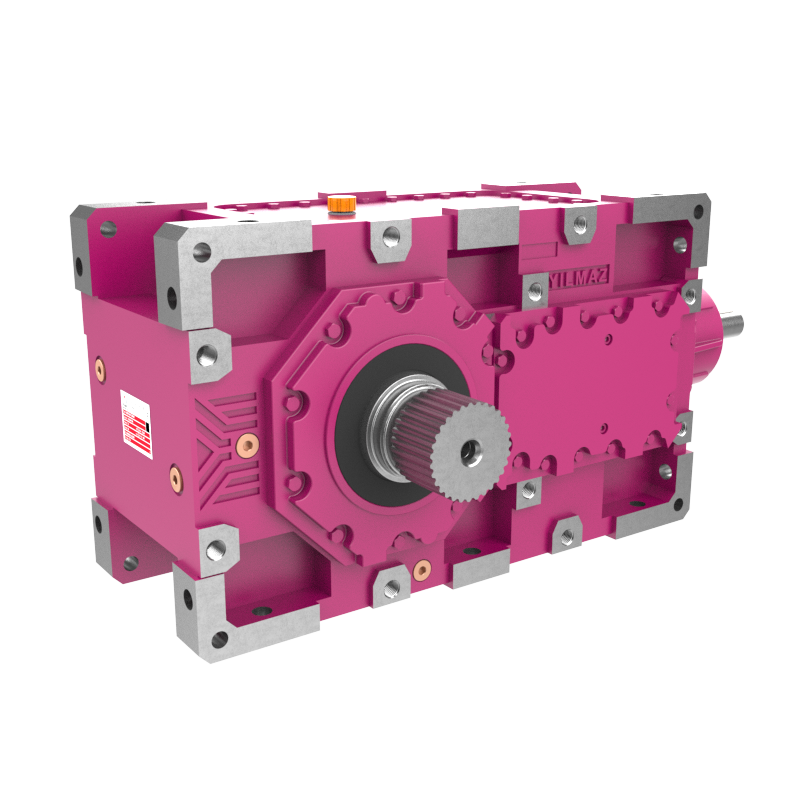

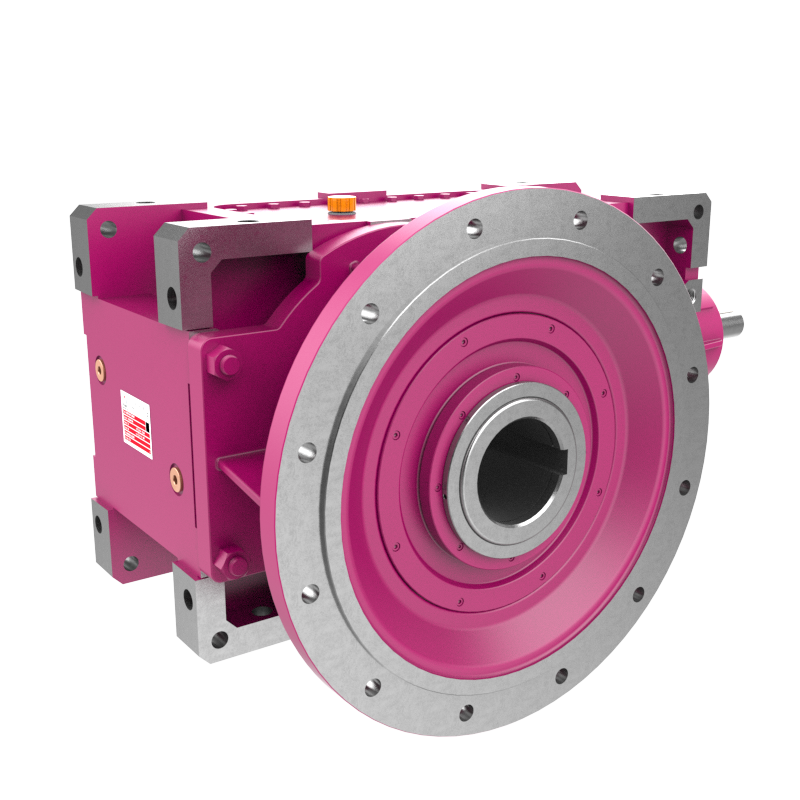

Baureihe B.0K mit Hohlkeilwelle (DIN 5480)	Baureihe B.1K mit Vielkeilwelle (DIN 5480)	Baureihe B.B.0A Drywell mit Hohlwelle	Baureihe B.B.1A Drywell mit Vollwelle

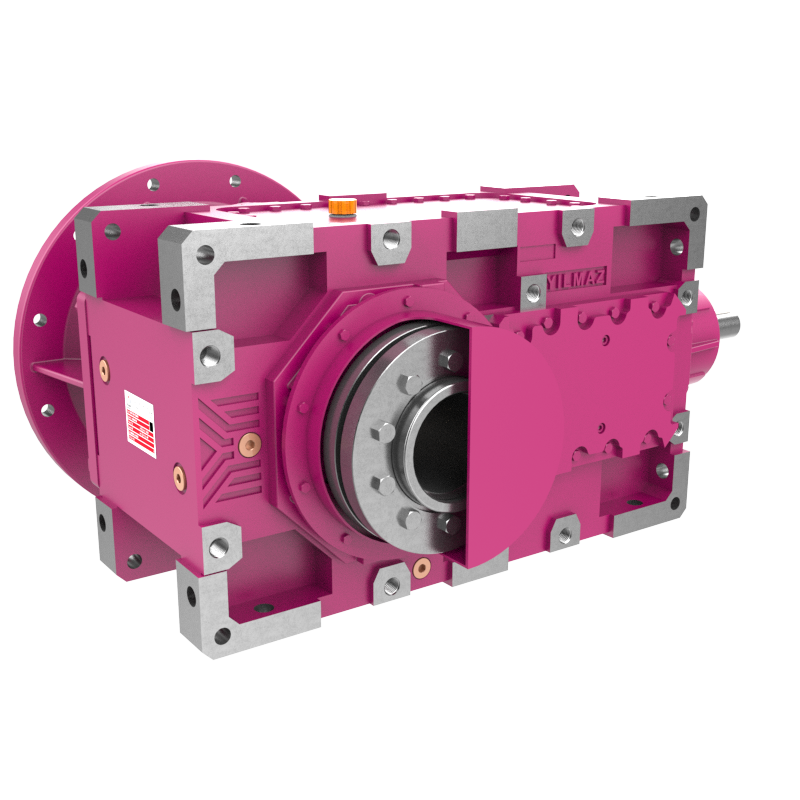

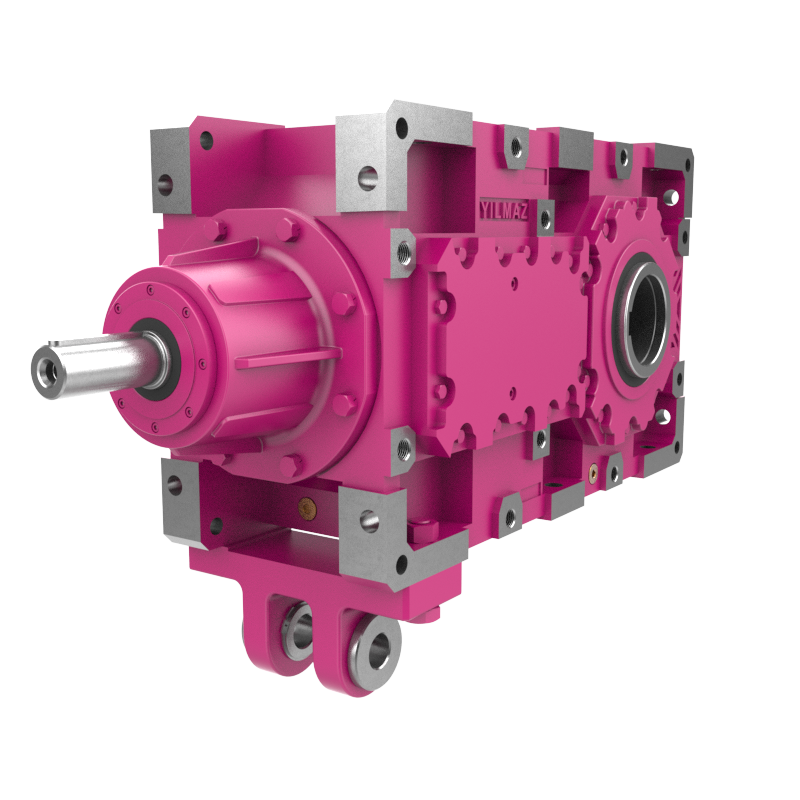

Baureihe B.B.SA Drywell mit Schrumpfscheibe	Baureihe B.TK Drehmomentstütze

Leistungsmerkmale

Monoblock-Gehäuse aus Sphäroguss GGG40
Speziell modifizierte Zahnräder und Kegelrollenlager für hohe Leistungsdichte
Bauformen von M1 bis M6
IEC B5 Motoranschluss
Montagemöglichkeit über Abtriebsflansch
Verschiedene Abtriebswellenabmessungen (mit Vollwelle, Schrumpfscheibe oder Hohl- und Vollwelle nach DIN 5480 Mehrkeilprofil)
Unterschiedliche Schmierungsoptionen für Bauformen
Unterschiedliche Kühlungsoptionen
Abtriebsstufe mit Flachgetriebe

Optionen und Zubehör

Getriebe mit Rücklaufsperre
Elastische Kupplungen oder Hydrokupplungen zwischen Motor und Getriebe auf Stahl-unterbau
Ölheizung, Öldurchflussüberwachung, Ölfilter, Ölschauglas, Sonderdichtungen
Drehmomentstütze
Sonderdichtungen

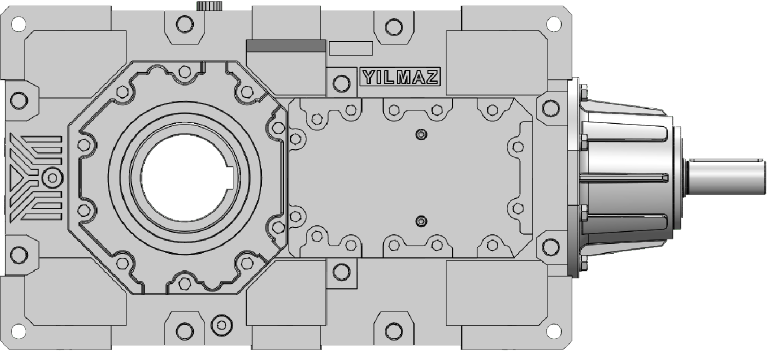

Technische Daten

Baugrösse	Übersetzung i	Nenndrehmoment [Nm]	Abtriebswelle Durchmesser/Länge [mm]
B322	3 - 15	2'760	Ø60/125
B522	3 - 14	8'750	Ø85/160
B722	3 - 12	14'750	Ø110/210
B032.	10 - 59	4'850	Ø70/140
B042.	11 - 67	5'500	Ø80/170
B052.	13 - 70	9'000	Ø100/210
B062.	16 - 87	11'000	Ø110/210
B072.	12 - 323	19'000	Ø120/210
B082.	15 - 410	24'000	Ø130/250
B092.	12 - 348	29'000	Ø140/250
B102.	15 - 431	36'000	Ø160/300
B112.	12 - 320	55'000	Ø170/300
B122.	16 - 412	70'000	Ø180/300
B132.	13 - 327	90'000	Ø200/350
B142.	15 - 396	110'000	Ø220/350
B152.	13 - 293	150'000	Ø230/410
B162.	14 - 322	165'000	Ø240/410
B172.	17 - 304	200'000	Ø250/410
B182.	20 - 351	240'000	Ø270/470
B192.	65 - 294	300'000	Ø290/470
B202.	72 - 328	345'000	Ø300/500
