Stirnradindustriegetriebe mit horizontaler Ausführung

Produktbeschreibung

Baureihe H

Die Baureihe H sind horizontale Stirnradindustriegetriebe. Dabei stehen die Antriebs- und Abtriebswelle parallel zueinander. Die Montage kann über eine Fußbefestigung, Flanschausführung oder mit einer Drehmomentstütze geschehen.

Antriebsvarianten

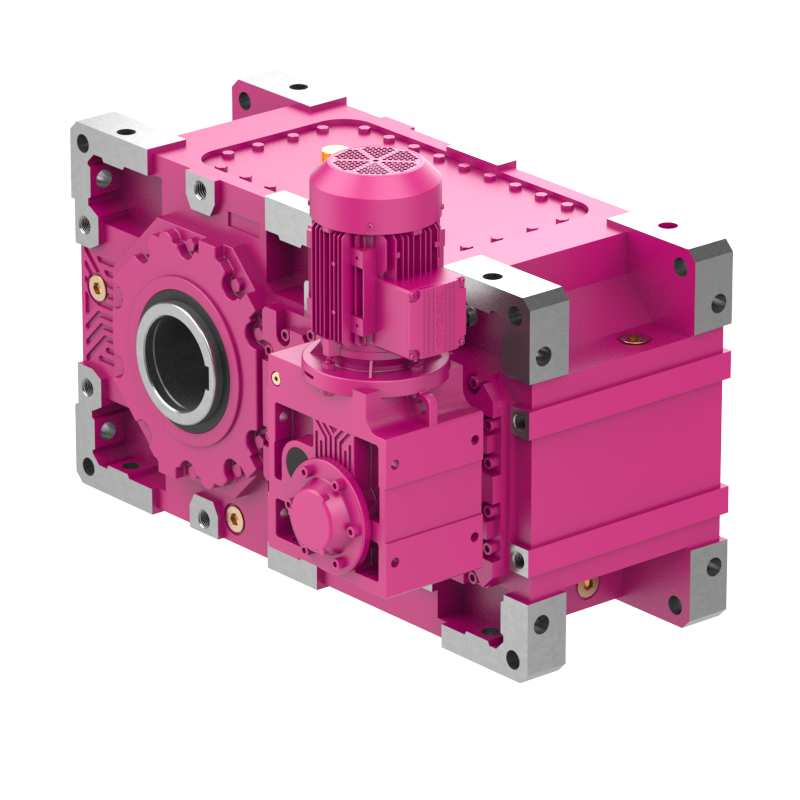

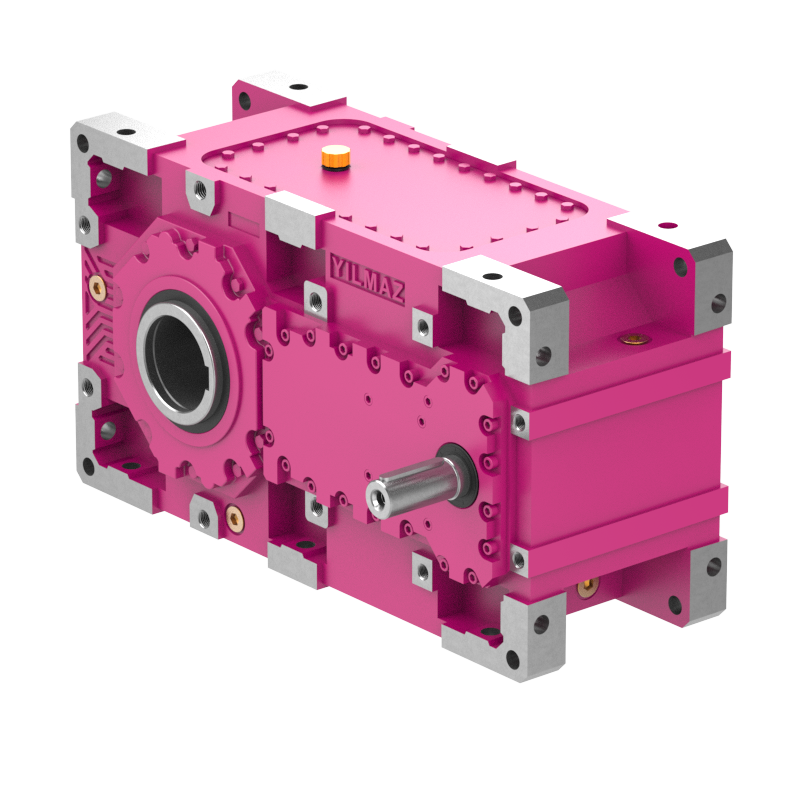

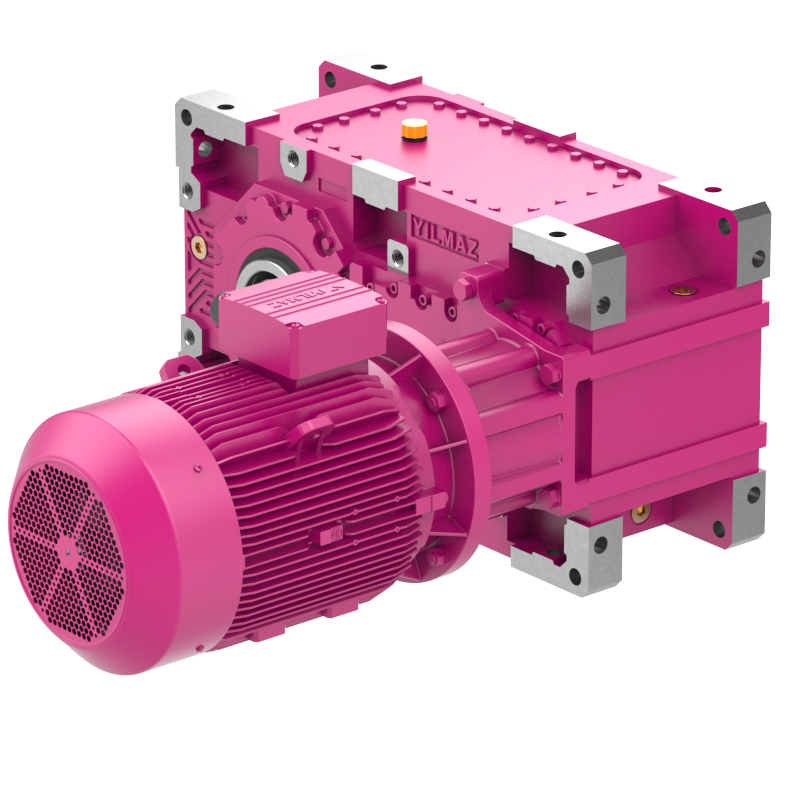

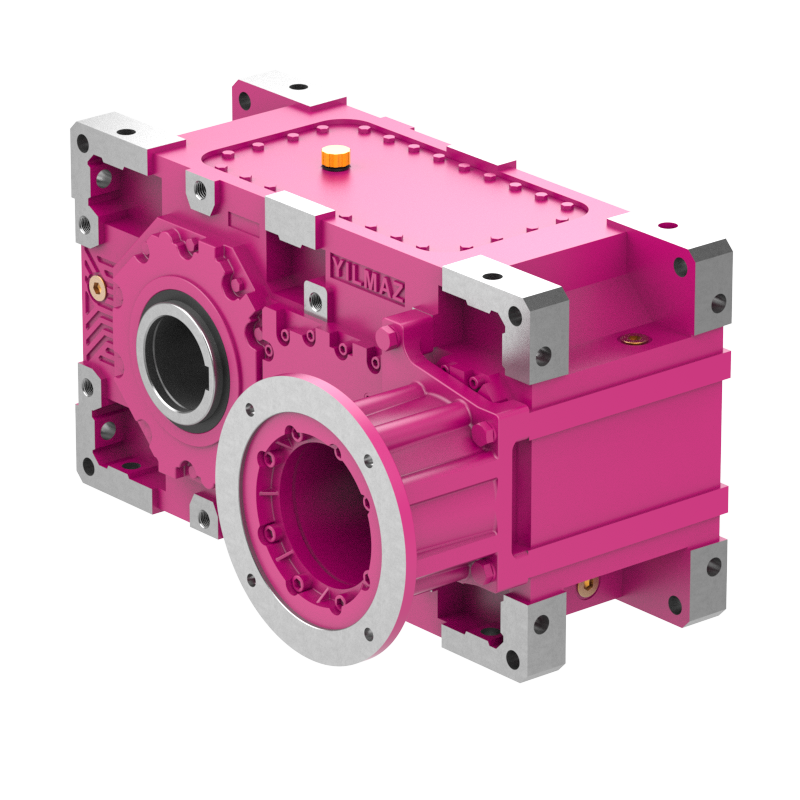

Baureihe HT mit Vollwelle	Baureihe HK mit IEC B5 Eingangsflansch	Baureihe HV mit IEC B5 Eingangsflansch und Motor	Baureihe HT + KR Antriebsstufe mit Kegelradgetriebemotor

Abtriebsvarianten

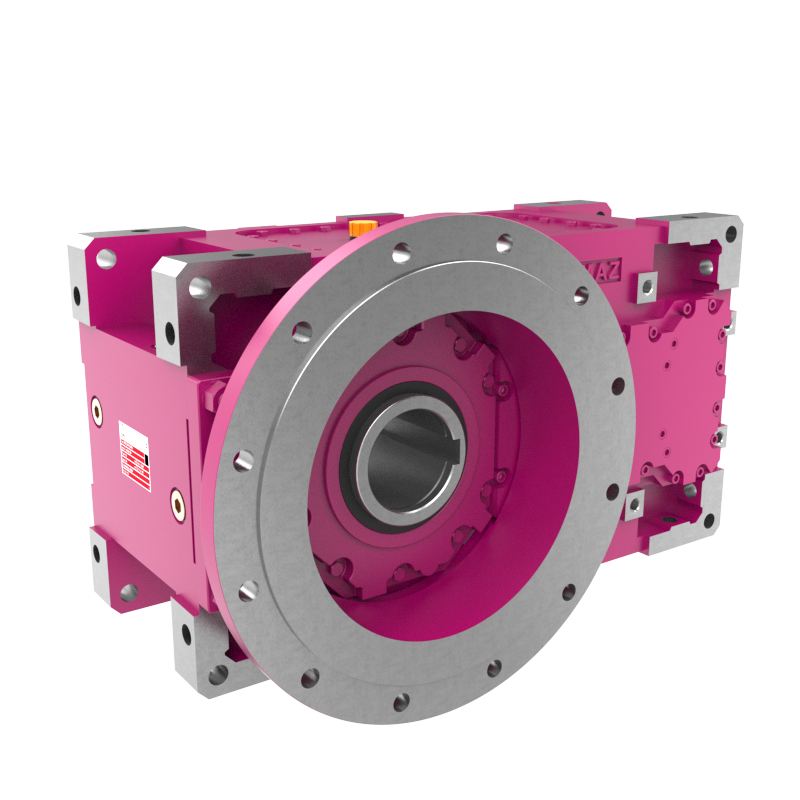

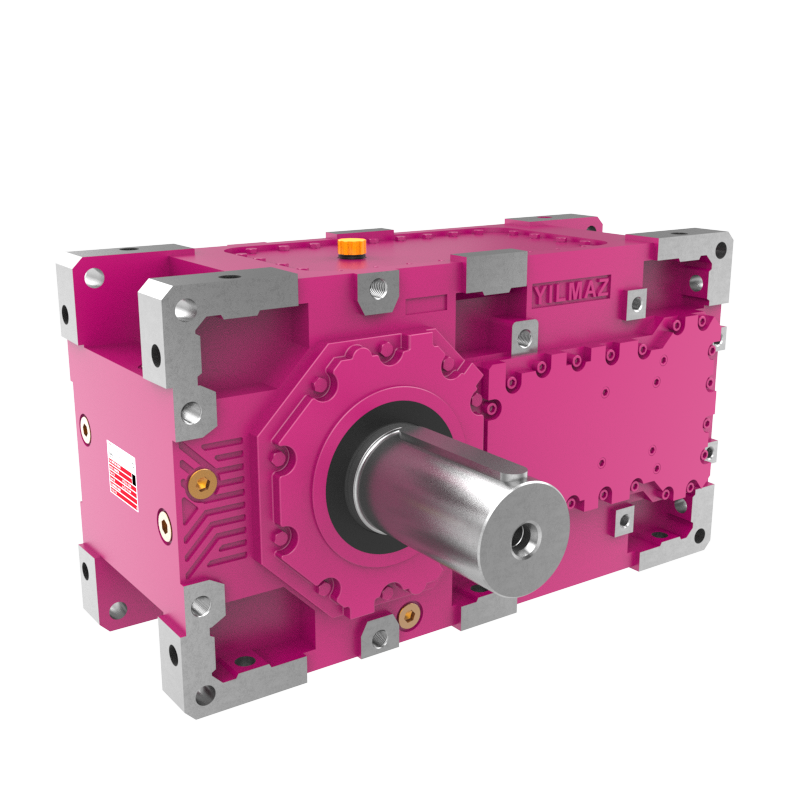

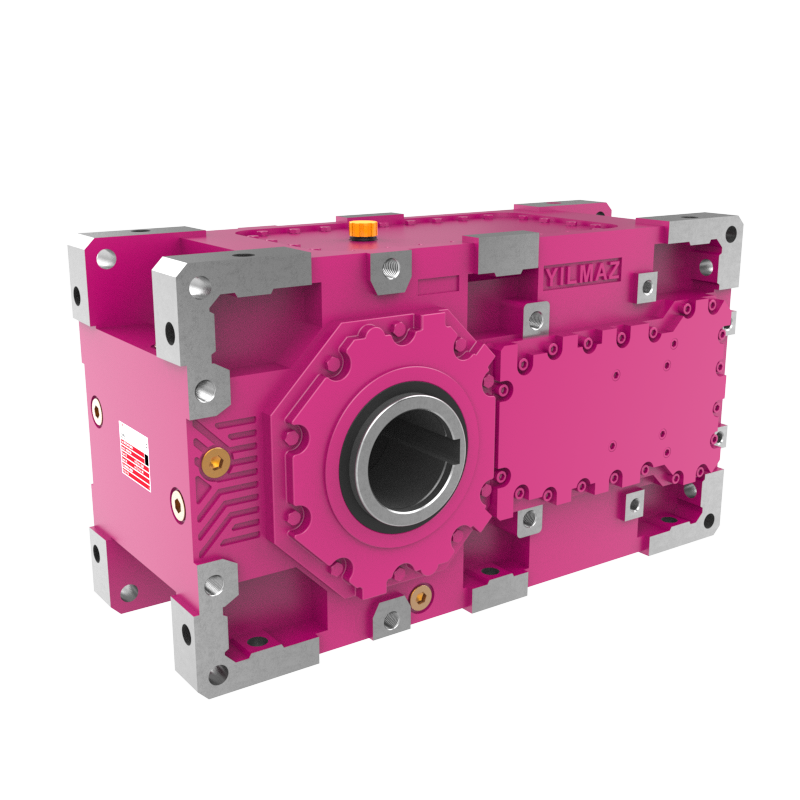

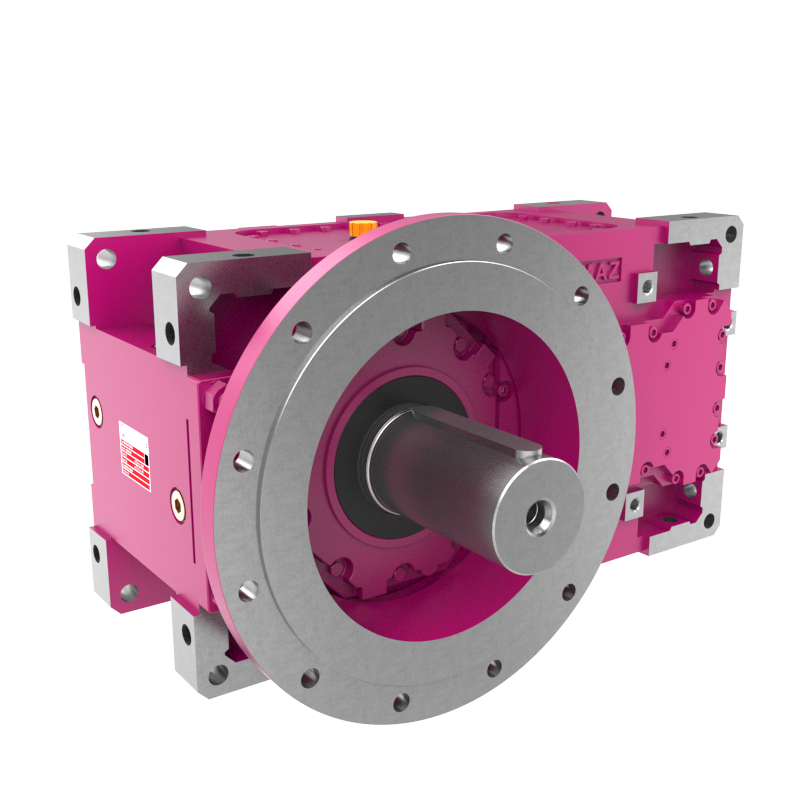

Baureihe H.00 mit Hohlwelle	Baureihe H.01 mit Vollwelle	Baureihe H.02 mit Vollwelle und Flansch	Baureihe H.03 mit Hohlwelle und Flansch

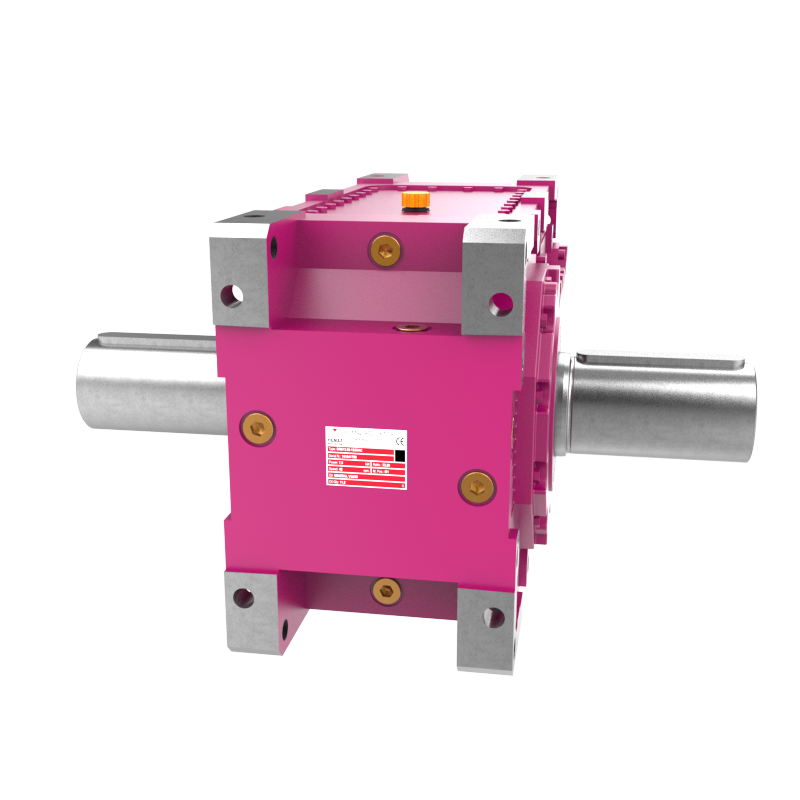

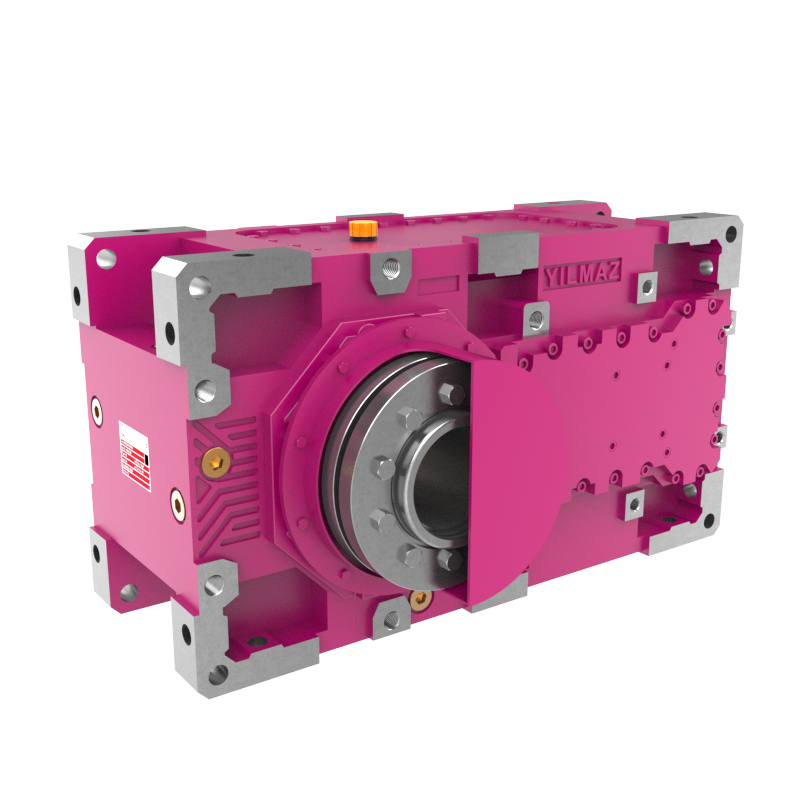

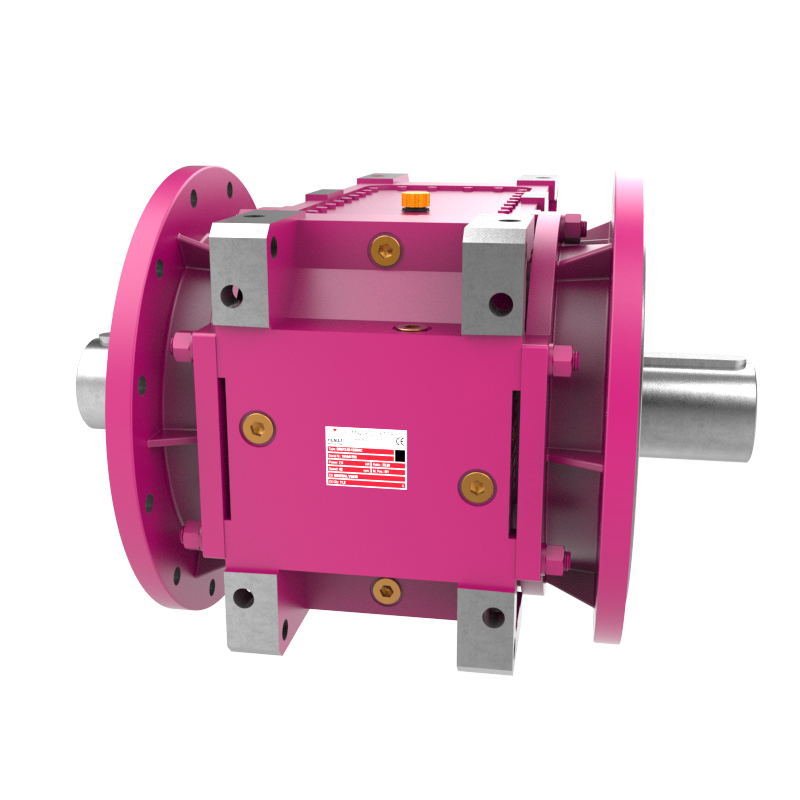

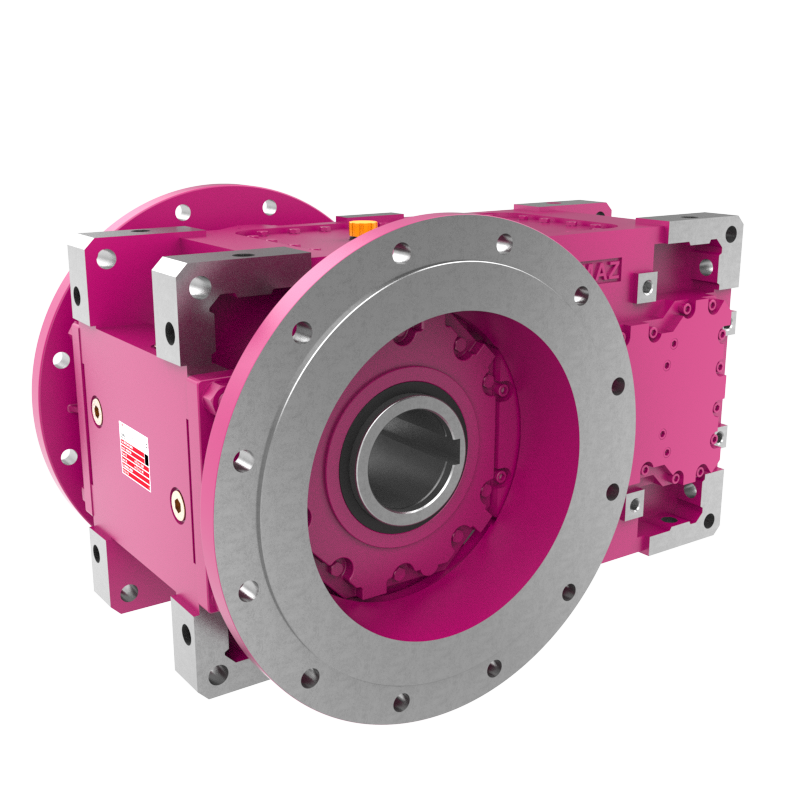

Baureihe H.04 mit doppelter Vollwelle	Baureihe H.05 doppelter Flansch und Vollwelle	Baureihe H.08 Hohlwelle u. doppeltem Flansch	Baureihe H.0S mit Schrumpfscheibe

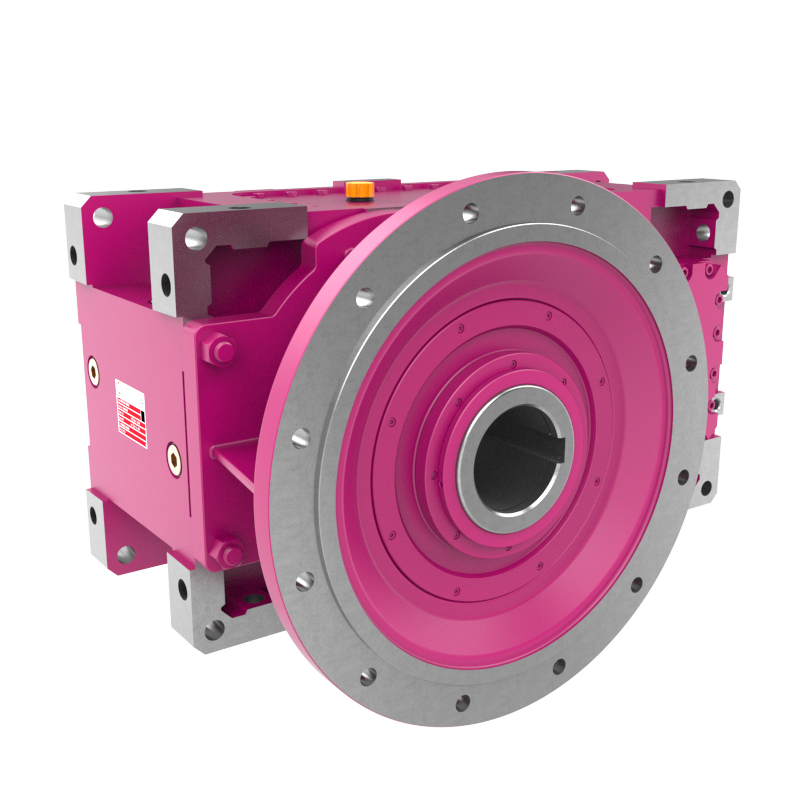

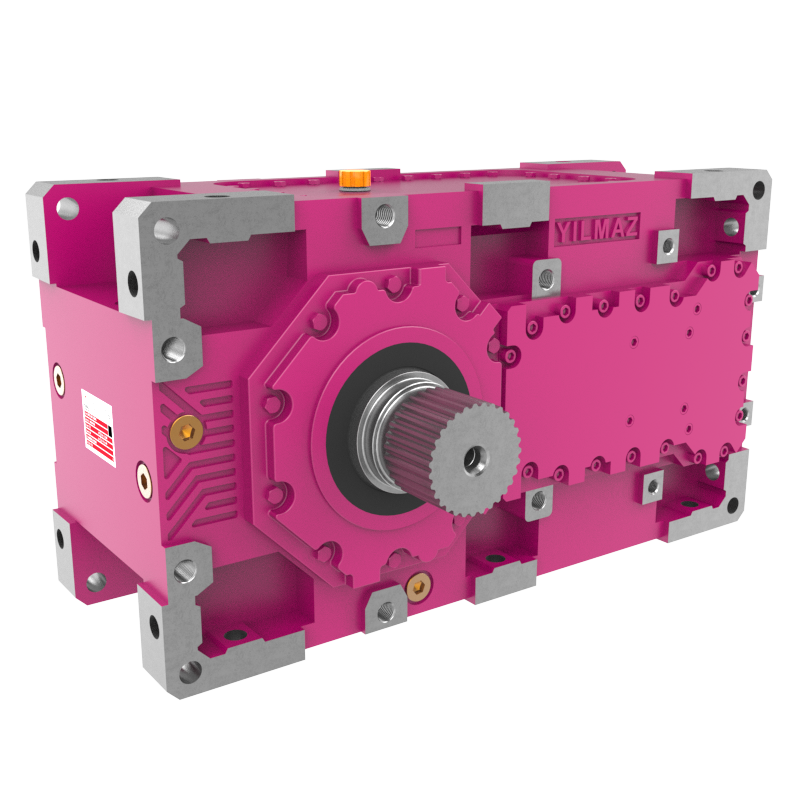

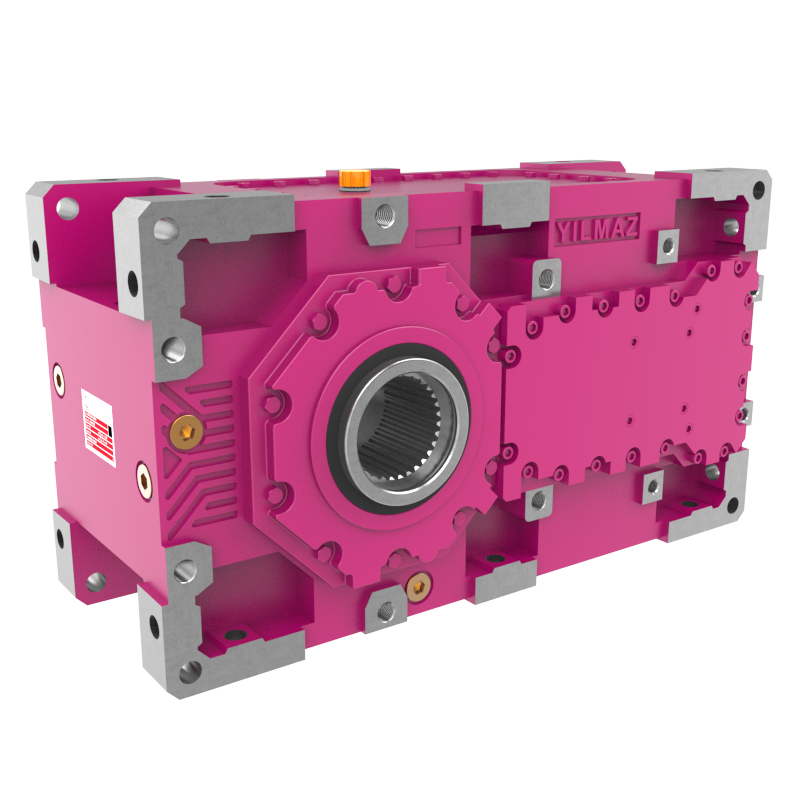

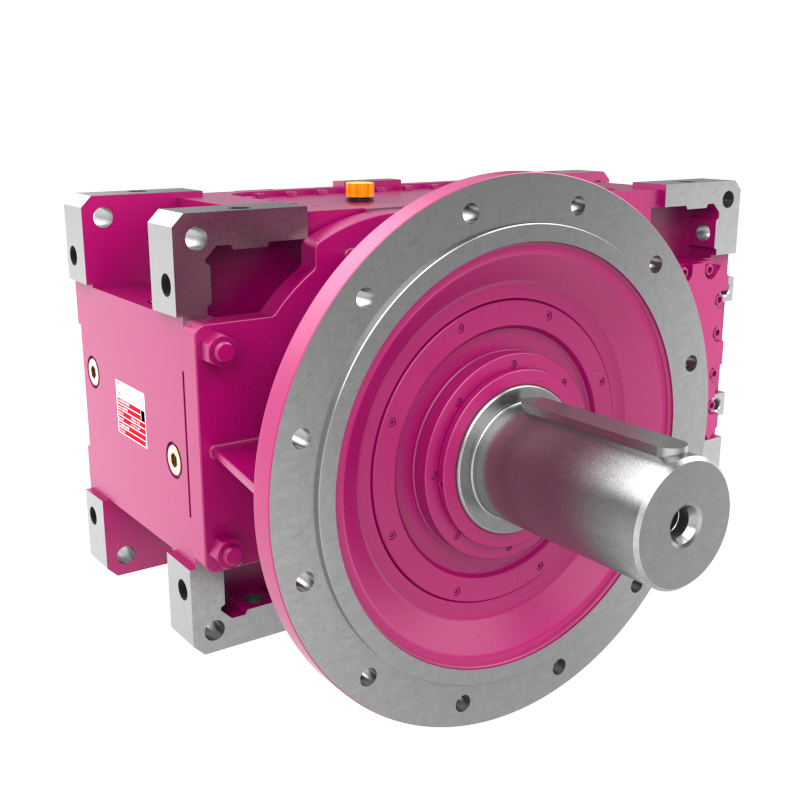

Baureihe H.0K mit Hohlkeilwelle (DIN 5480)	Baureihe H.1K mit Vielkeilwelle (DIN 5480)	Baureihe H.B.0A Drywell mit Hohlwelle	Baureihe H.B.1A Drywell mit Vollwelle

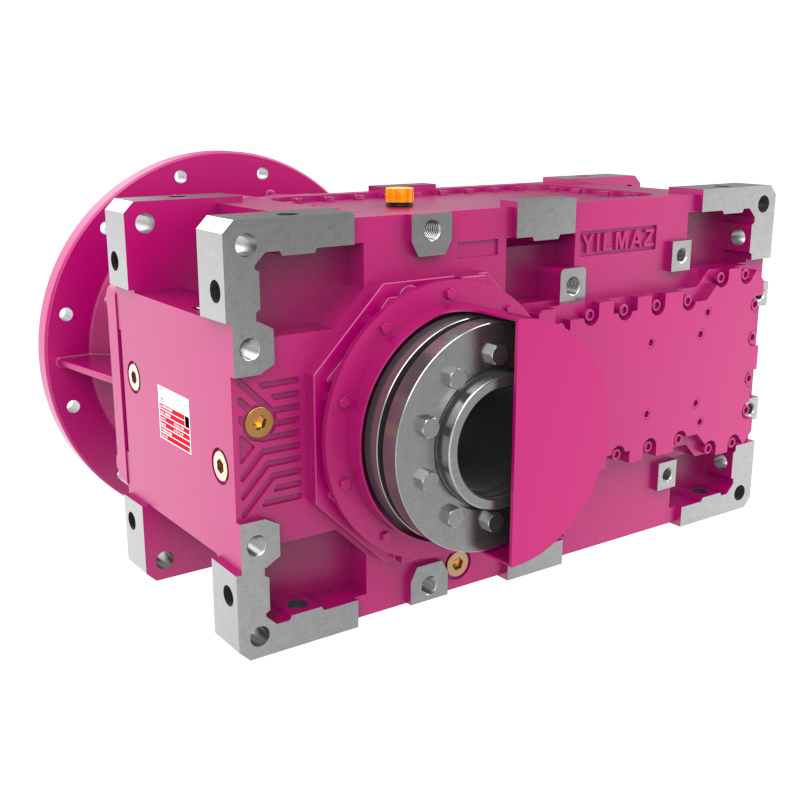

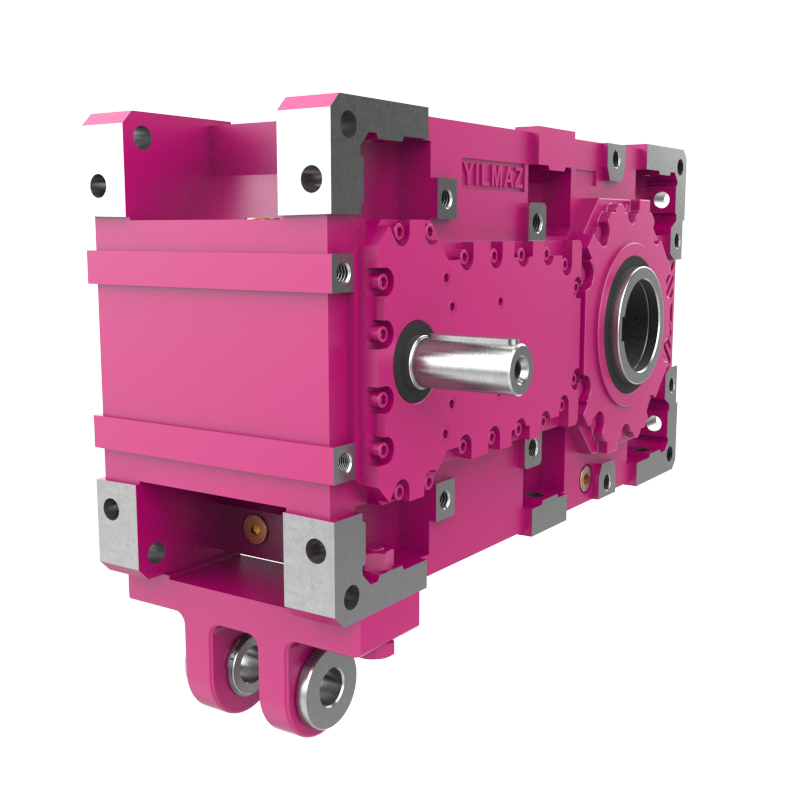

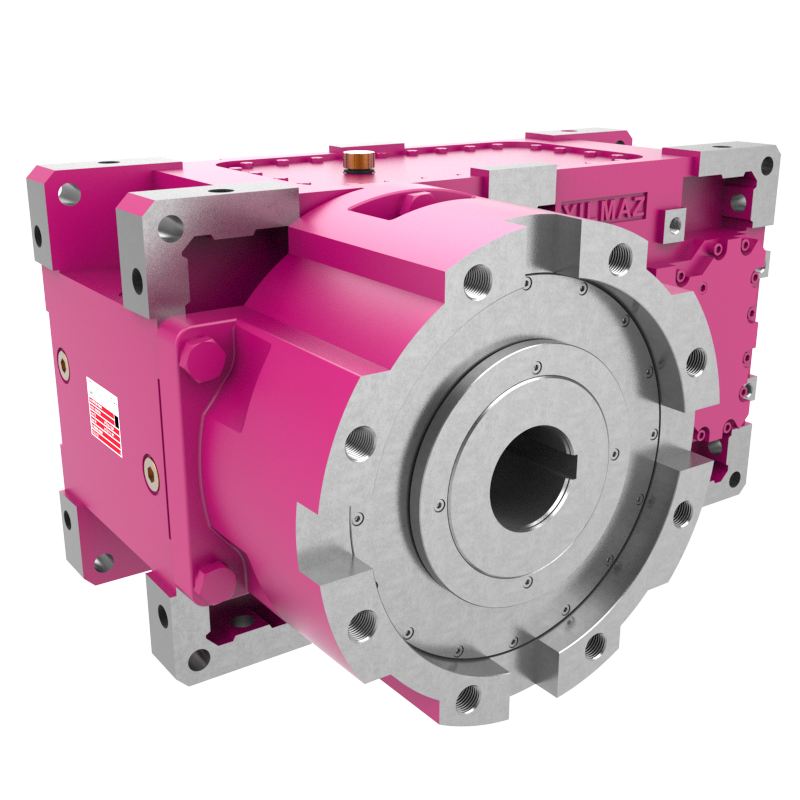

Baureihe H.B.SA Drywell mit Schrumpfscheibe	Baureihe H.E.0E Extruderausführung	Baureihe H.TK Drehmomentstütze

Leistungsmerkmale

Monoblock-Gehäuse aus Sphäroguss GGG40
Speziell modifizierte Zahnräder und Kegelrollenlager für hohe Leistungsdichte
Bauformen von M1 bis M6
IEC B5 Motoranschluss
Montagemöglichkeit über Abtriebsflansch
Verschiedene Abtriebswellenabmessungen (mit Vollwelle, Schrumpfscheibe oder Hohl- und Vollwelle nach DIN 5480 Mehrkeilprofil)
Unterschiedliche Schmierungsoptionen für Bauformen
Unterschiedliche Kühlungsoptionen
Abtriebsstufe mit Kegelradgetriebe

Optionen und Zubehör

Getriebe mit Rücklaufsperre
Elastische Kupplungen oder Hydrokupplungen zwischen Motor und Getriebe auf Stahl-unterbau
Ölheizung, Öldurchflussüberwachung, Ölfilter, Ölschauglas, Sonderdichtungen
Drehmomentstütze
Sonderdichtungen

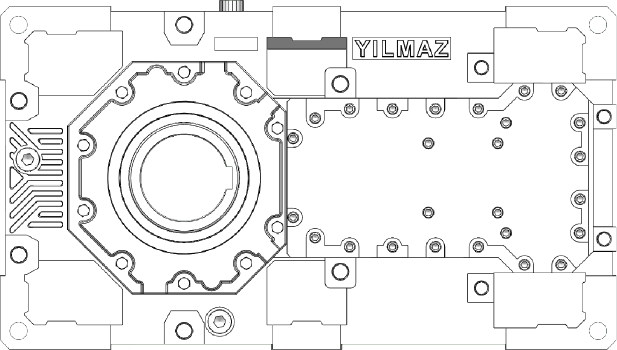

Technische Daten

Baugrösse	Übersetzung i	Nenndrehmoment [Nm]	Abtriebswelle Durchmesser/Länge [mm]
H321	1.54 - 5.06	3'280	Ø60/125
H521	1.64 - 5.25	10'420	Ø85/160
H721	1 61 - 5.20	22'360	Ø110/210
H032.	5 - 75	4'850	Ø70/140
H042.	6 - 85	5'500	Ø80/170
H052.	6 - 86	9'000	Ø100/170
H062.	8 - 107	11'000	Ø110/210
H072.	6 - 318	19'000	Ø120/210
H082.	8 - 403	24'000	Ø130/250
H092.	6 - 339	29'000	Ø140/250
H102.	8 - 419	36'000	Ø160/300
H112.	6 - 314	55'000	Ø170/300
H122.	8 - 404	70'000	Ø180/300
H132.	7 - 319	90'000	Ø200/350
H142.	8 - 386	110'000	Ø220/350
H152.	7 - 325	150'000	Ø230/410
H162.	7 - 357	165'000	Ø240/410
H172.	7 - 320	200'000	Ø250/410
H182.	8 - 370	240'000	Ø270/470
H192.	7 - 336	300'000	Ø290/470
H202.	7 - 374	345'000	Ø300/500
H212.	7 - 323	420'000	Ø320/500
H222.	7 - 360	470'000	Ø340/550
