Die modular hergestellten Planetengetriebe bestehen aus Sonne, Planeten und innerer Verzahnung. Die Montage kann über eine Flanschausführung oder mit einer Drehmomentstütze geschehen. Planetengetriebe finden heutzutage mobile Anwendung in verschiedenen Bereichen mit hohen Anforderungen an Drehmoment und kompakte Bauweise.
Antriebsvarianten
|

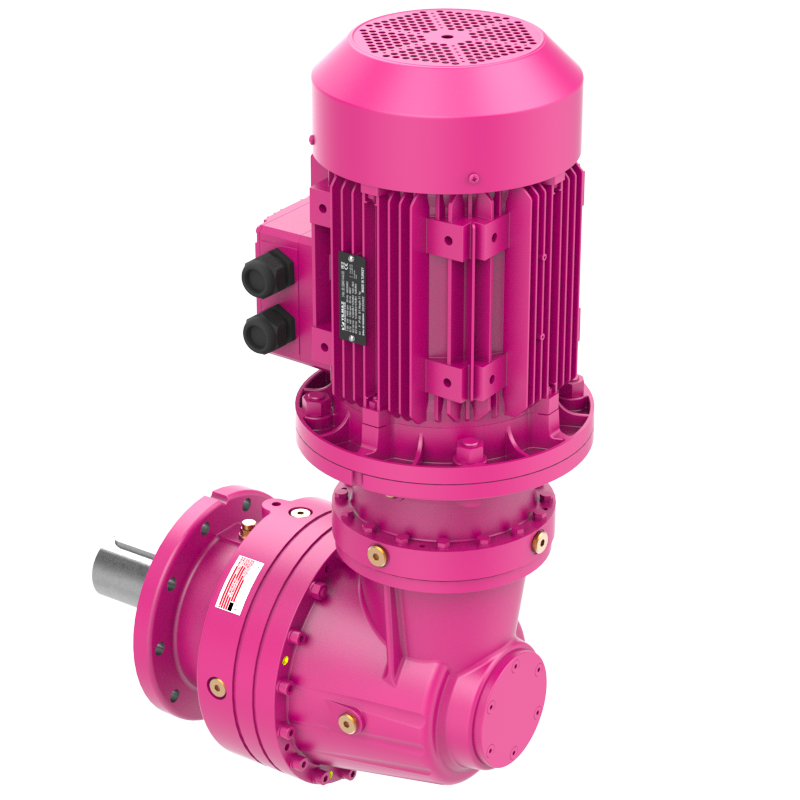

Baureihe PV.K
mit Elektromotor
|

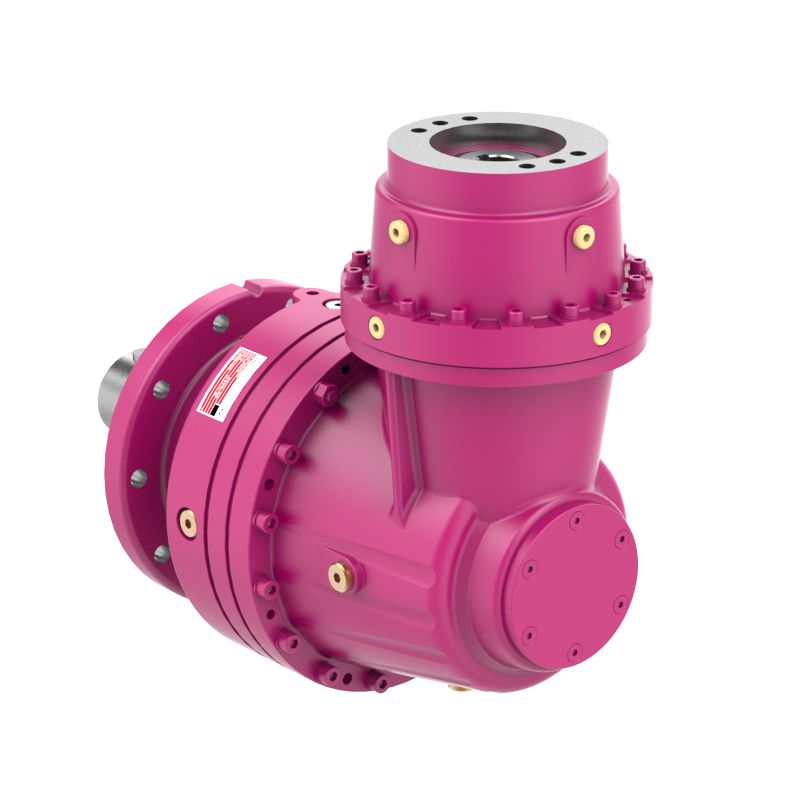

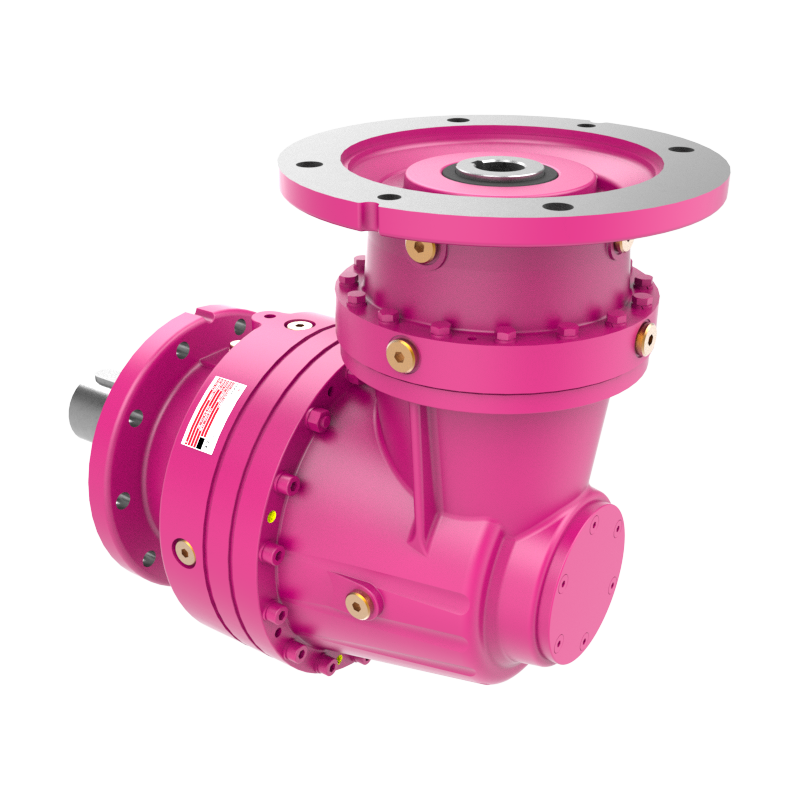

Baureihe PN.K
mit IEC B5/B14 Eingangsflansch
|

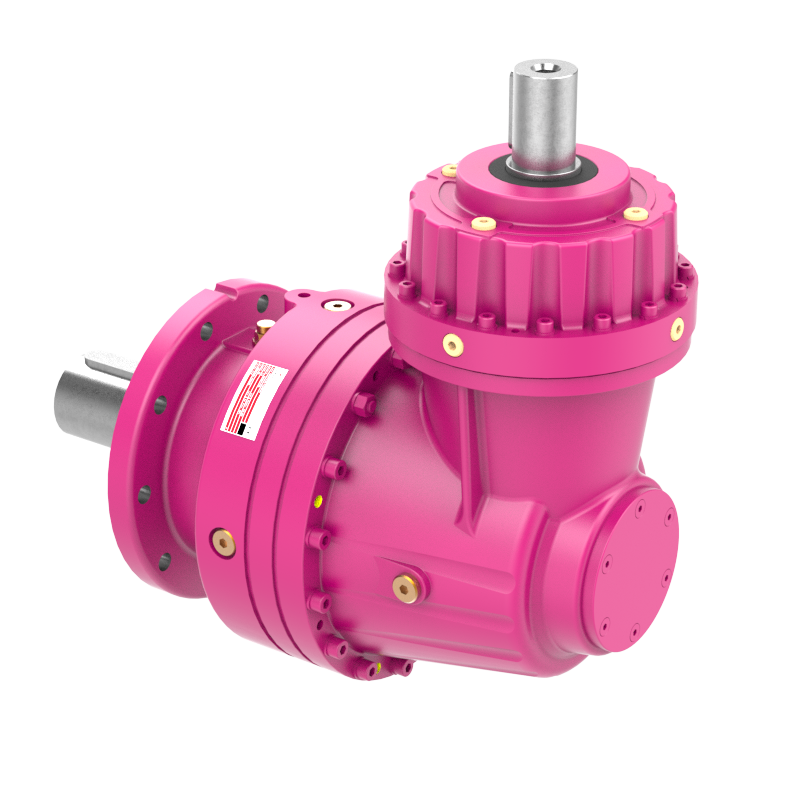

Baureihe PT.K
mit Vollwelle
|

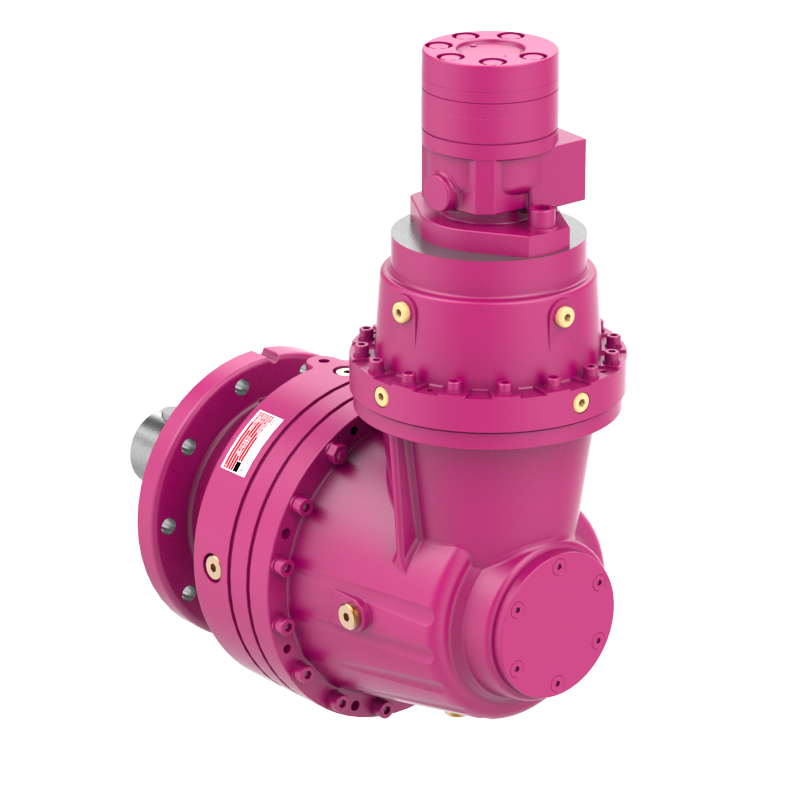

Baureihe PV.K
mit direkt gekoppeltem hydraulischen Motor
|
 |
 |
 |
 |
|
Baureihe PN.K
mit C26/M46 hydraulischem Motorflansch
|
 |
Abtriebsvarianten
|

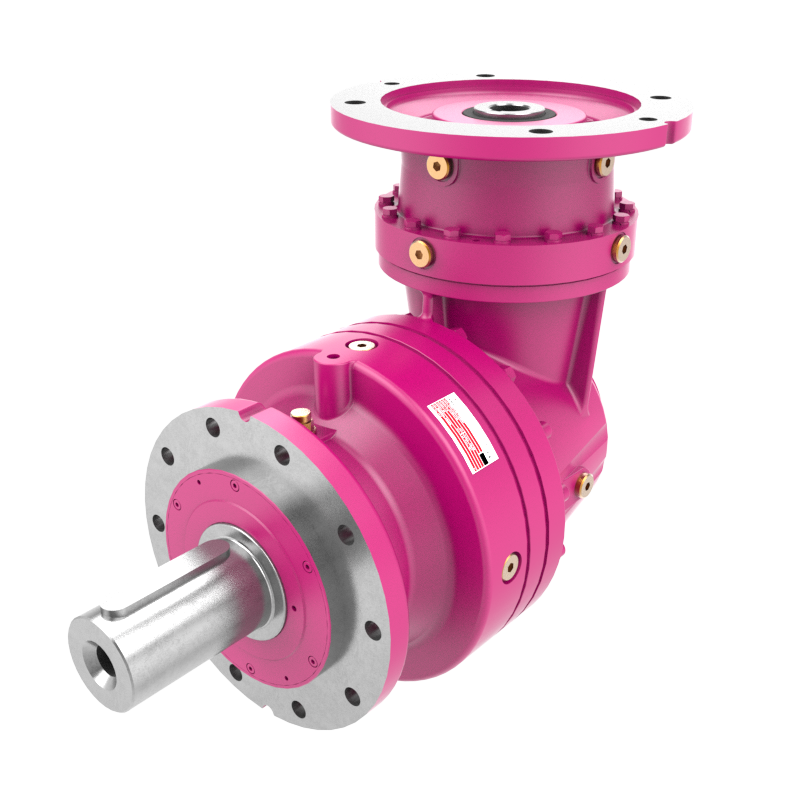

Baureihe P.01
mit Vollwelle
|
Baureihe P.0K
mit Hohlkeilwelle (DIN 5480)
|

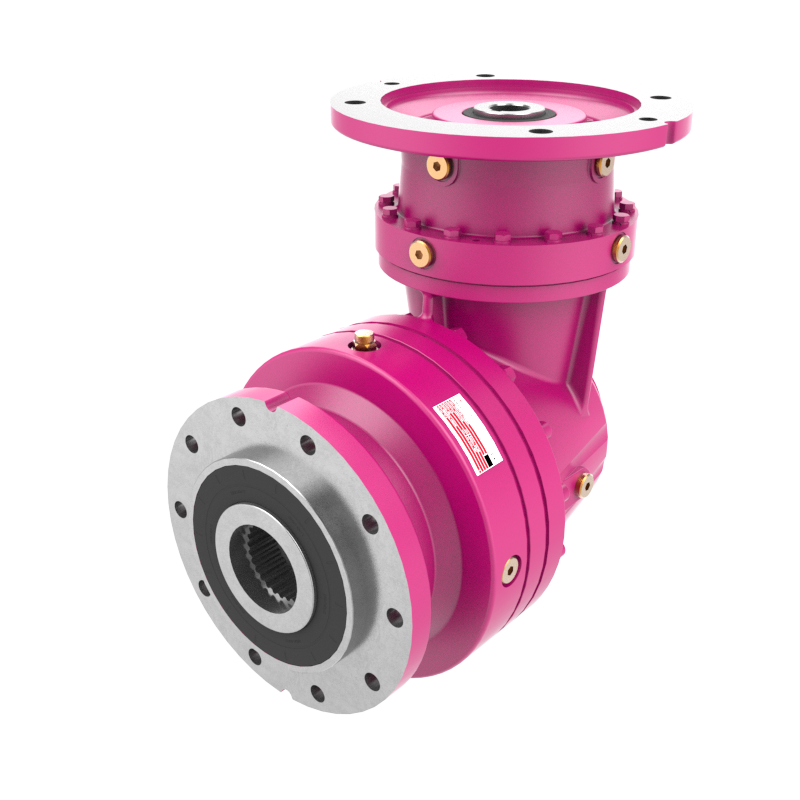

Baureihe P.0L
mit Hohlkeilwelle (DIN 5482)
|
Baureihe P.1K
mit Vielkeilwelle (DIN 5480)
|
 |
 |
 |
 |
|

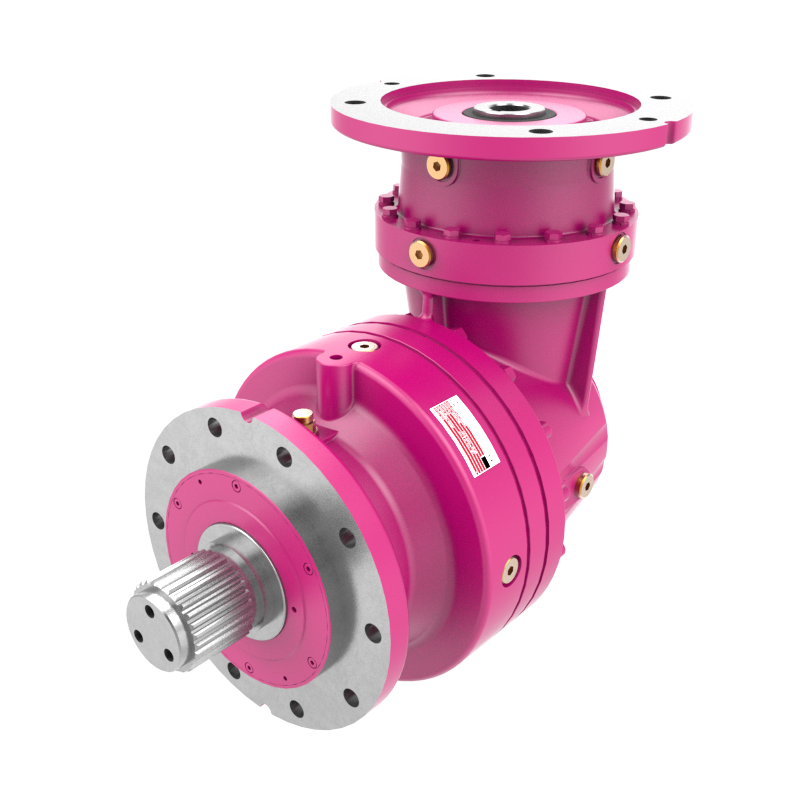

Baureihe P.1L
mit Vielkeilwelle (DIN 5482)
|

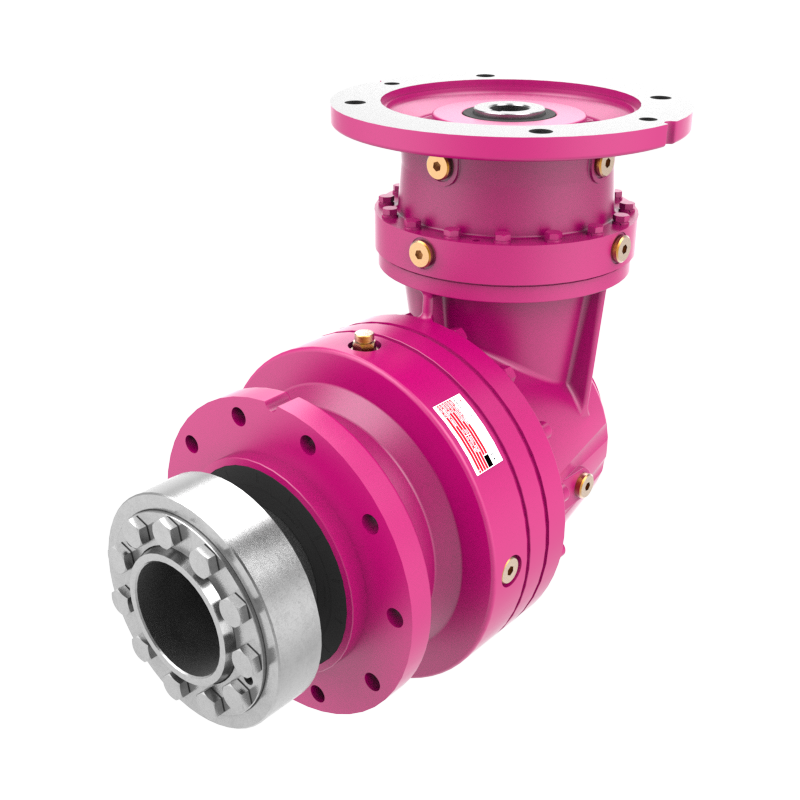

Baureihe P.0S
mit Schrumpfscheibe
|

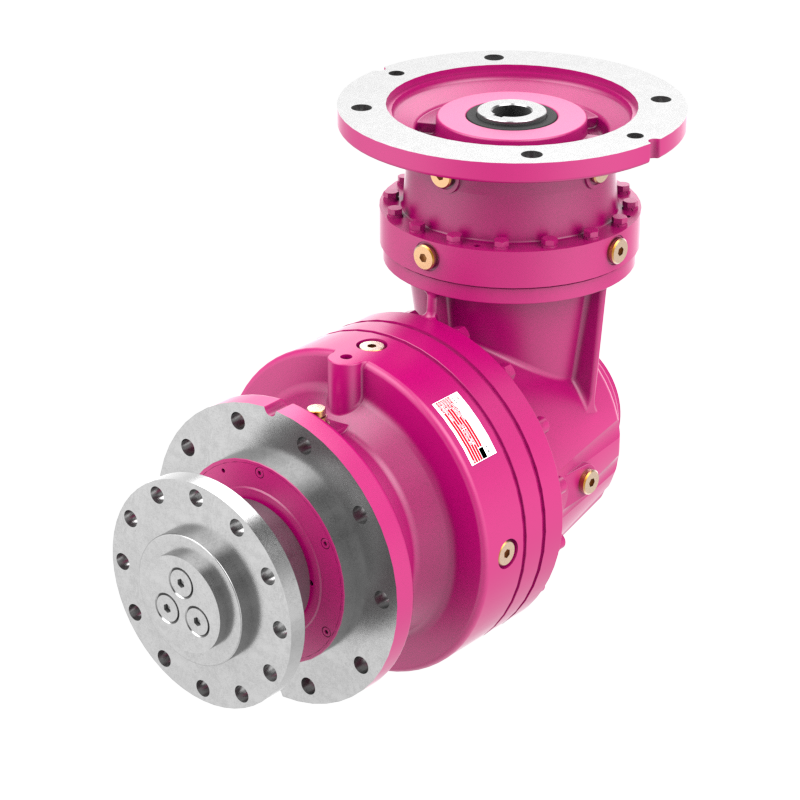

Baureihe P.0T
mit Trommelflansch
|

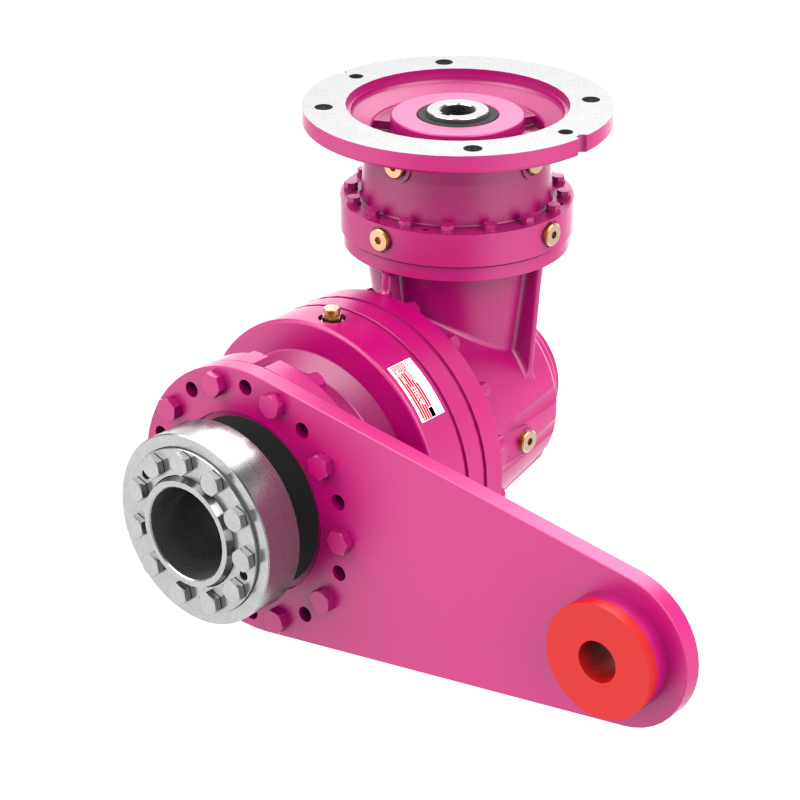

Baureihe P.TK.0
einseitige Drehmomentstütze
|
 |
 |
 |
 |
|

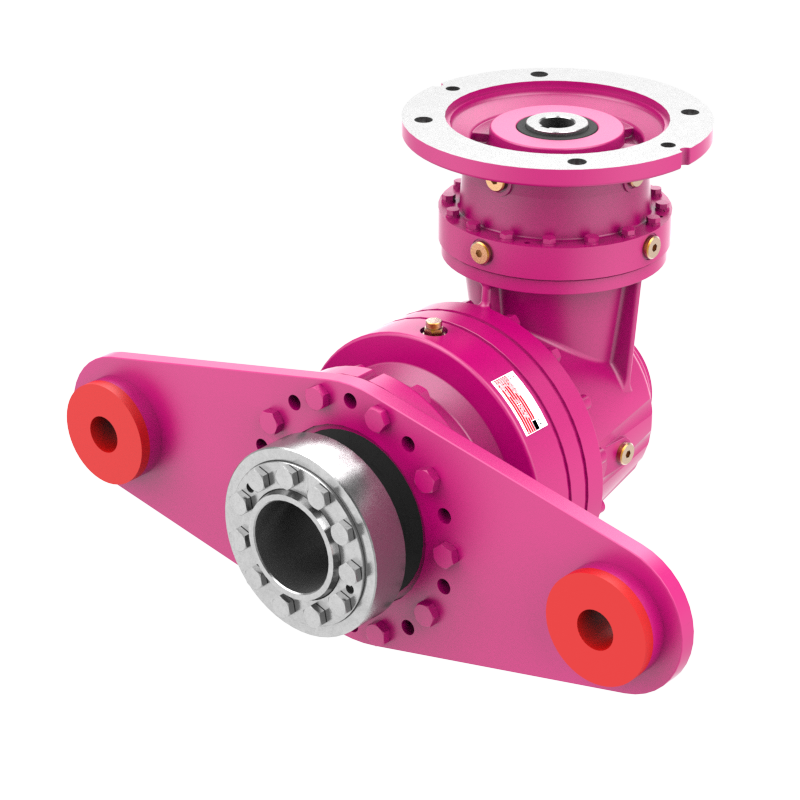

Baureihe P.TK.1
doppelseitige Drehmomentstütze
|

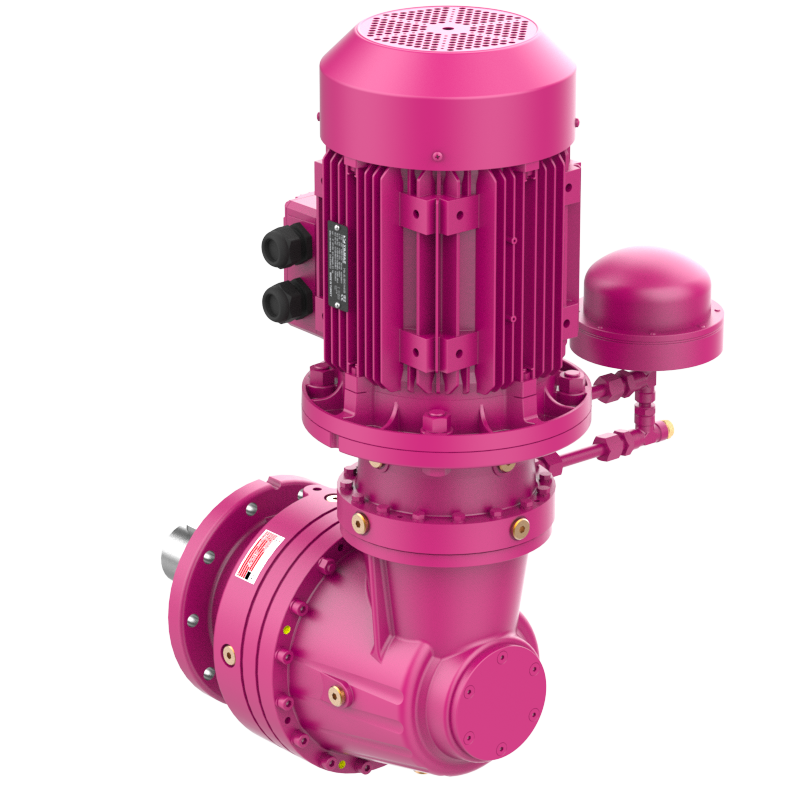

Baureihe P.GT
mit Ölausgleichsbehälter
|
 |
 |
|
Leistungsmerkmale
|
Optionen und Zubehör
|
Technische Daten
|

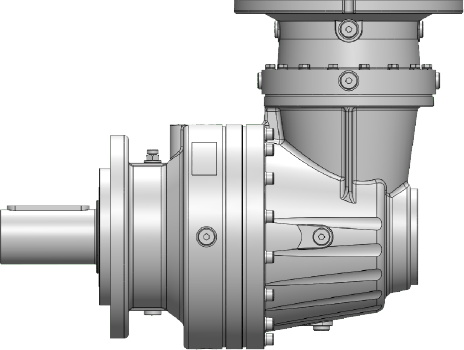

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Abtriebswelle Durchmesser/Länge [mm] |
| P.11..K | 7 - 691 | 1'000 | Ø50/82 |
| P.12..K | 7 - 691 | 2'000 | Ø50/82 |
| P.15..K | 6 - 715 | 3'100 | Ø60/105 |
| P.16..K | 6 - 715 | 5'000 | Ø60/105 |
| P.19..K | 7 - 759 | 8'500 | Ø80/130 |
| P.23..K | 11 - 614 | 12'500 | Ø90/170 |
| P.24..K | 11 - 614 | 20'000 | Ø90/170 |
| P.27..K | 8 - 604 | 25'000 | Ø110/210 |
| P.29..K | 8 - 501 | 35'000 | Ø120/210 |
| P.35..K | 8 - 523 | 50'000 | Ø140/200 |
