Kegelrad-Planetengetriebe mit Fussausführung

Produktbeschreibung

Baureihe R.K

Die modular hergestellten Planetengetriebe bestehen aus Sonne, Planeten und innerer Verzahnung. Die Montage kann über eine Fuß- und Flanschausführung oder mit einer Drehmomentstütze geschehen. Planetengetriebe finden heutzutage mobile Anwendung in verschiedenen Bereichen mit hohen Anforderungen an Drehmoment und kompakte Bauweise.

Antriebsvarianten

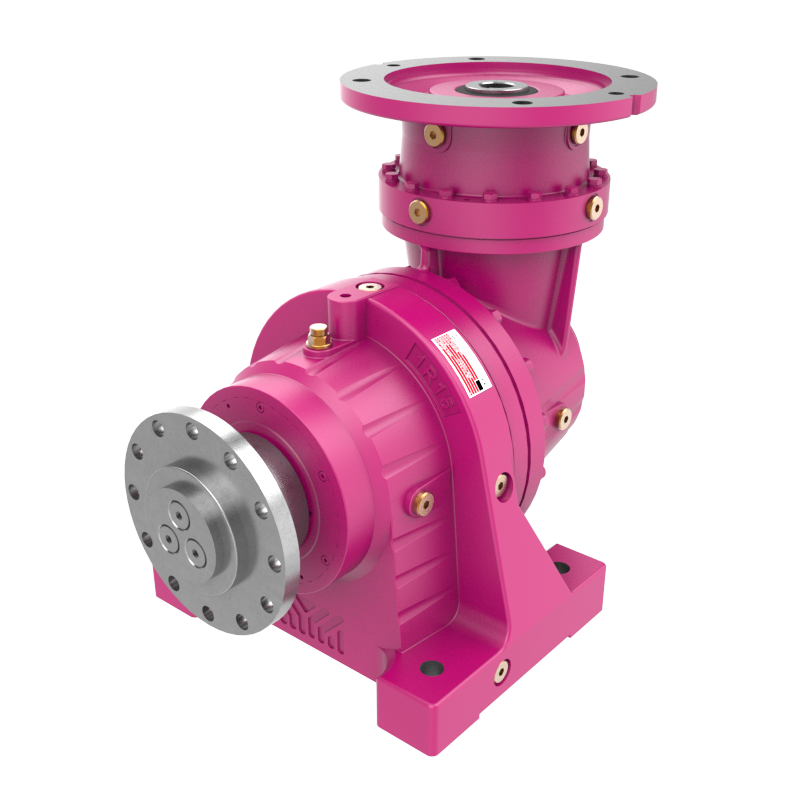

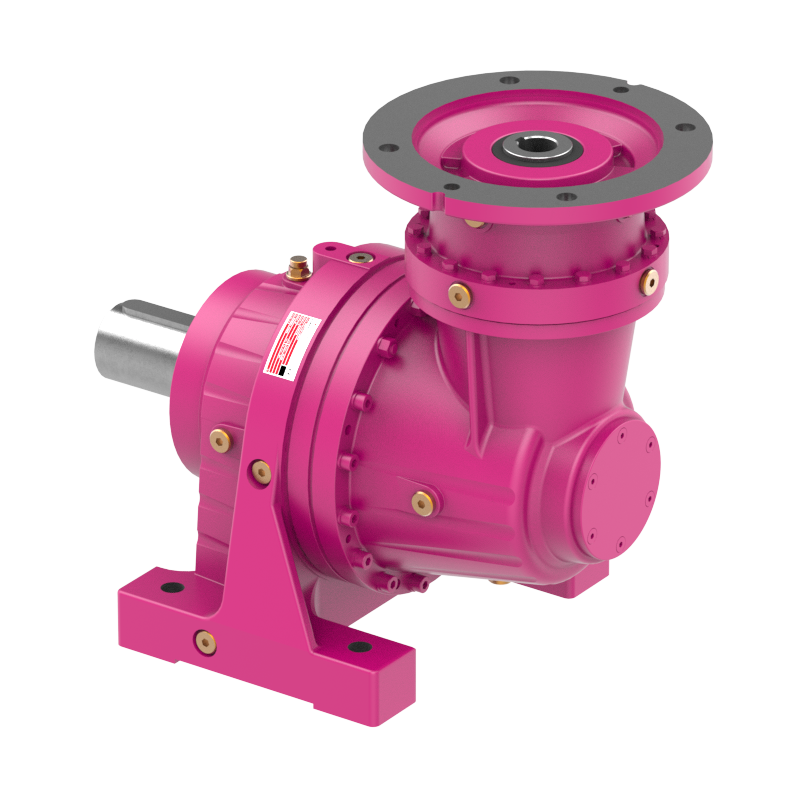

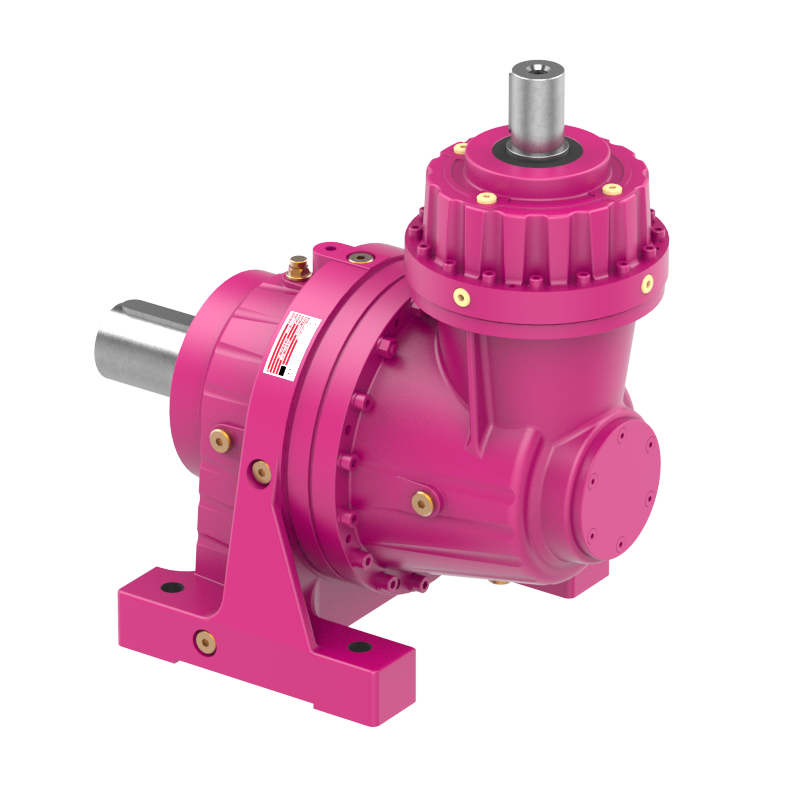

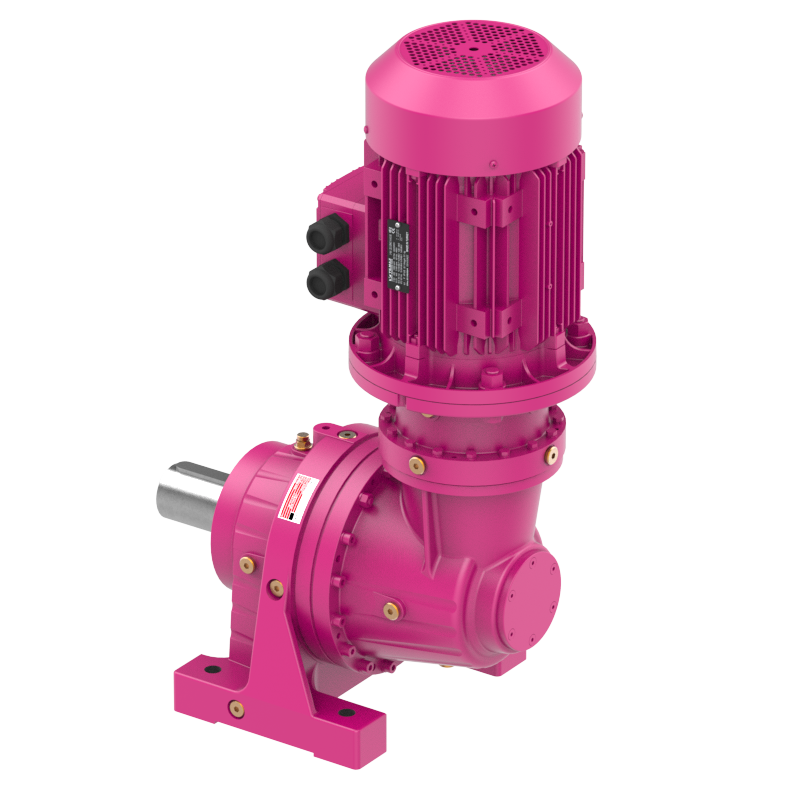

Baureihe RV.K mit Elektromotor	Baureihe RN.K mit IEC B5/B14 Eingangsflansch	Baureihe RT.K mit Vollwelle	Baureihe RV.K mit direkt gekoppeltem hydraulischen Motor

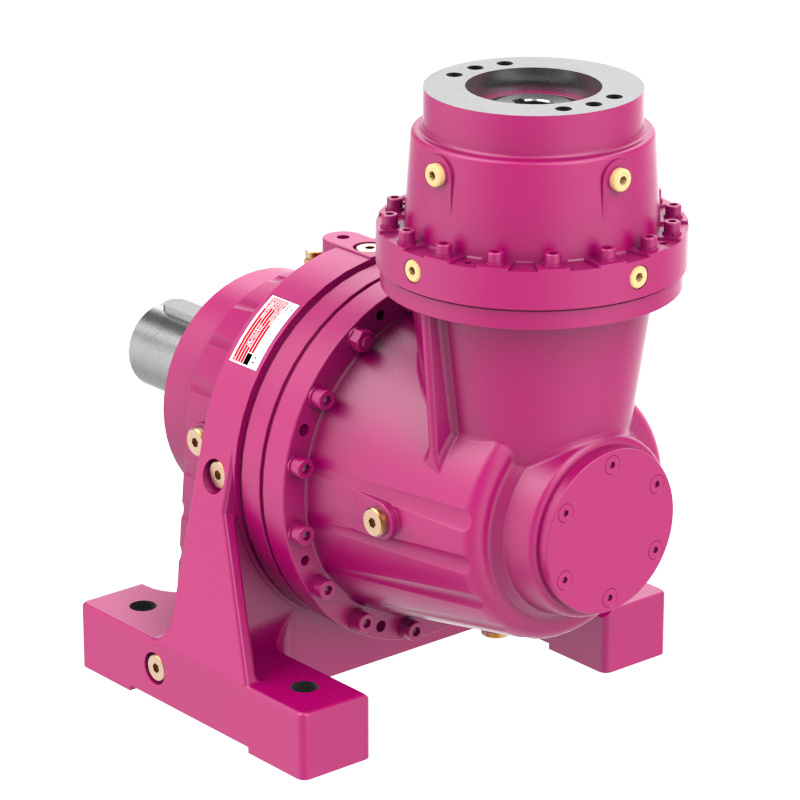

Baureihe RN.K

mit C26/M46 hydraulischem Motorflansch

Abtriebsvarianten

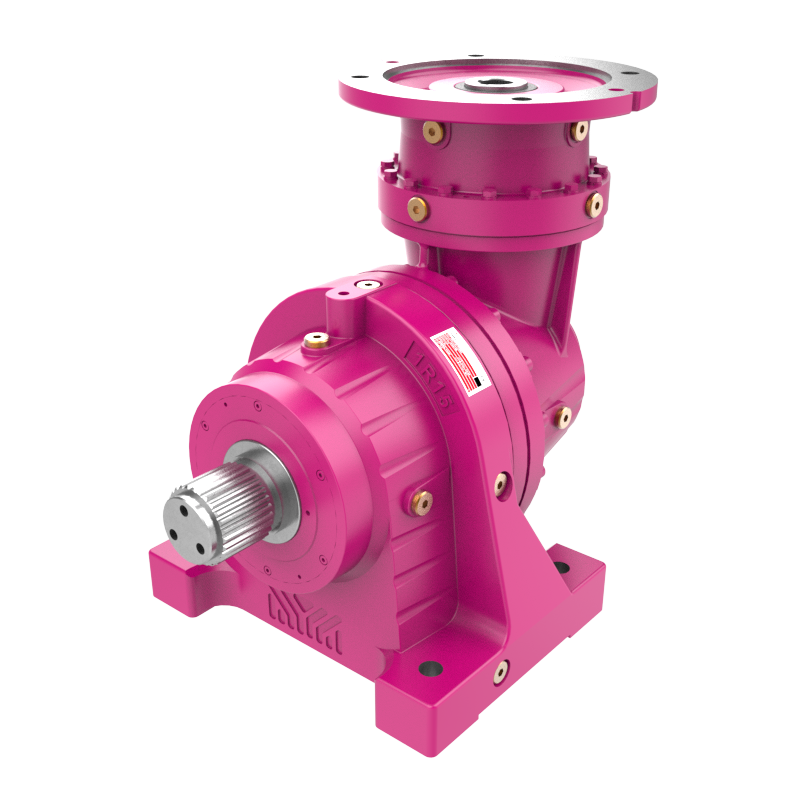

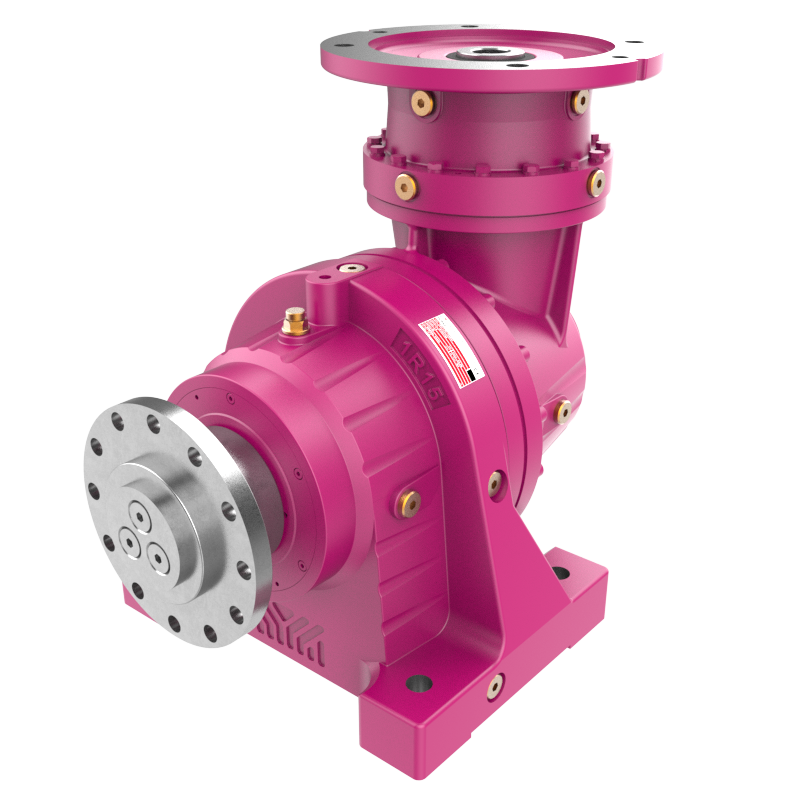

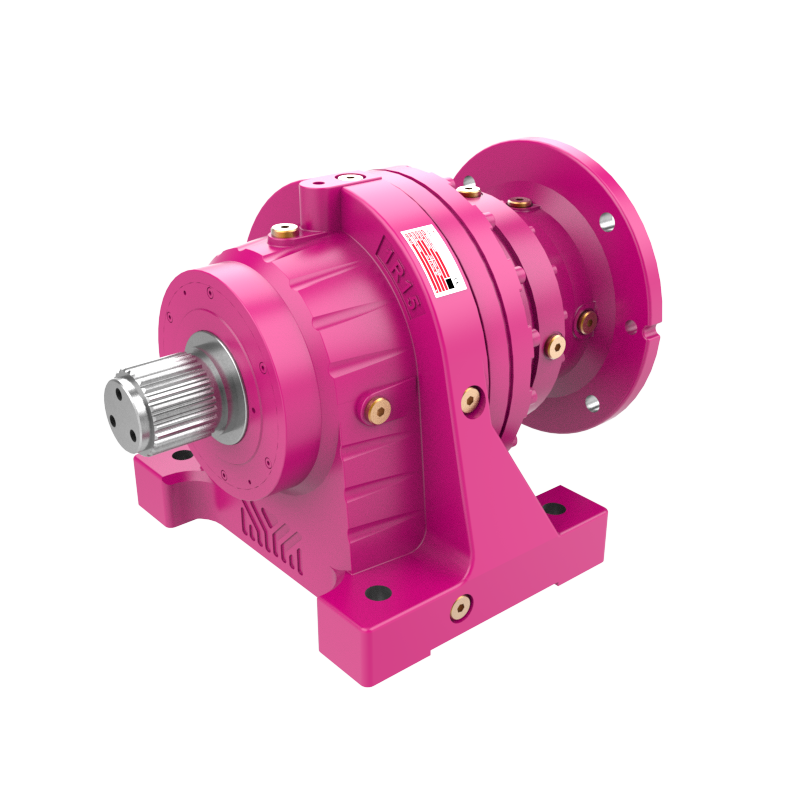

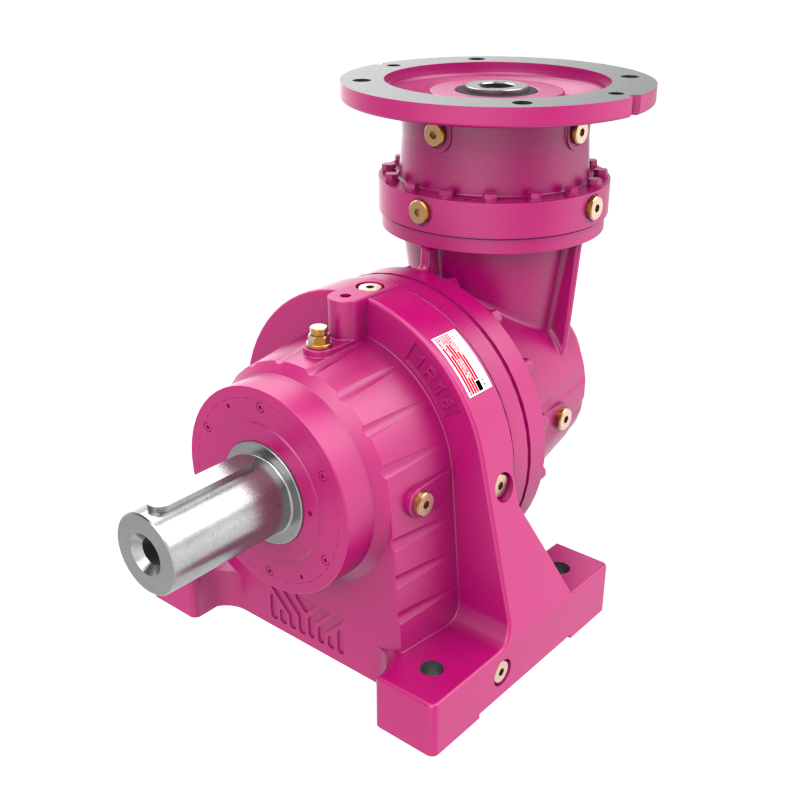

Baureihe R.01 mit Vollwelle	Baureihe R.1K mit Vielkeilwelle (DIN 5480)	Baureihe R.1K mit Vielkeilwelle (DIN 5482)	Baureihe R.0T mit Trommelflansch

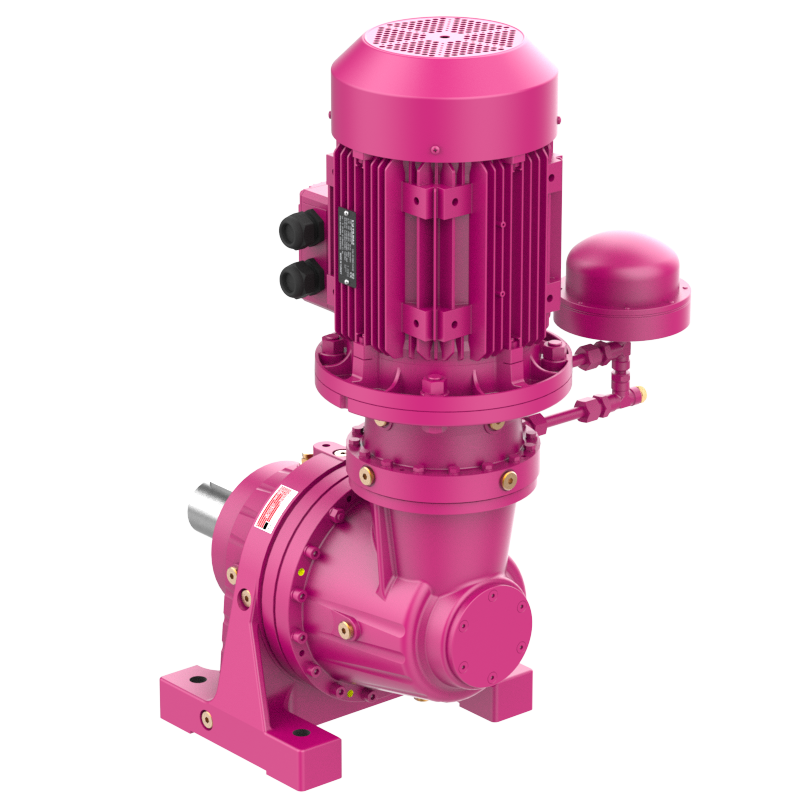

Baureihe R.GT

mit Ölausgleichsbehälter

Leistungsmerkmale

Hohe Leistungsdichte - bestmögliche Belastbarkeit bei möglichst kleinem Volumen
Lösungen mit verstärkten Lagern bei hohen Axial- und Radialbelastungen
Verschiedene Abtriebswellenoptionen (mit Vollwelle oder Vollwelle nach DIN 5480 Mehrkeilprofil)
Anschlussmöglichkeit mit einem AC-Motor oder einem Hydromotor
Senkrechte Antriebswelle mir Kegelrad
Unterschiedliche Schmierungs- und Kühlungs-optionen

Optionen und Zubehör

Antriebsflansche für Servomotoren
Elektromagnetische Bremsmotoren (24 V / 230 V / 400 V)
Mechanische Rücklaufsperre
512 oder 1024 Puls Drehgeber
Fremdlüfter für Applikationen mit Frequenzumrichter
Sonderdichtungen
Ölschauglas

Technische Daten

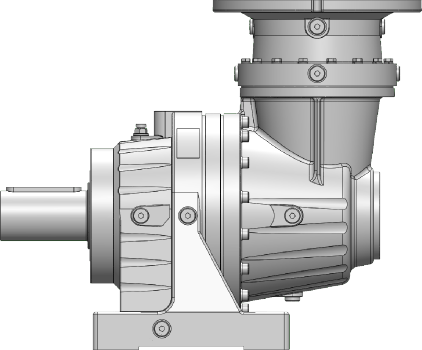

Baugrösse	Übersetzung i	Nenndrehmoment [Nm]	Abtriebswelle Durchmesser/Länge [mm]
R.11..K	7 - 691	1'000	Ø50/82
R.12..K	7 - 691	2'000	Ø50/82
R.15..K	6 - 715	3'100	Ø60/105
R.16..K	6 - 715	5'000	Ø60/105
R.19..K	7 - 759	8'500	Ø80/130
R.23..K	11 - 614	12'500	Ø90/170
R.24..K	11 - 614	20'000	Ø90/170
R.27..K	8 - 604	25'000	Ø110/210
R.29..K	8 - 501	35'000	Ø120/210
R.35..K	8 - 523	50'000	Ø140/200
