Die modular hergestellten Planetengetriebe bestehen aus Sonne, Planeten und innerer Verzahnung. Die Montage kann über eine Fuß- und Flanschausführung oder mit einer Drehmomentstütze geschehen. Planetengetriebe finden heutzutage mobile Anwendung in verschiedenen Bereichen mit hohen Anforderungen an Drehmoment und kompakte Bauweise.
Antriebsvarianten
|

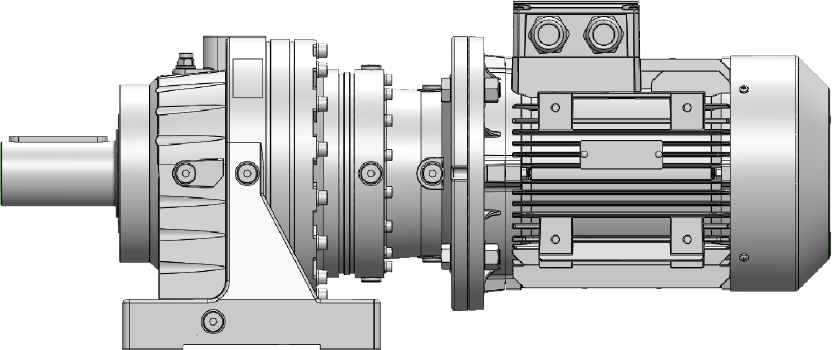

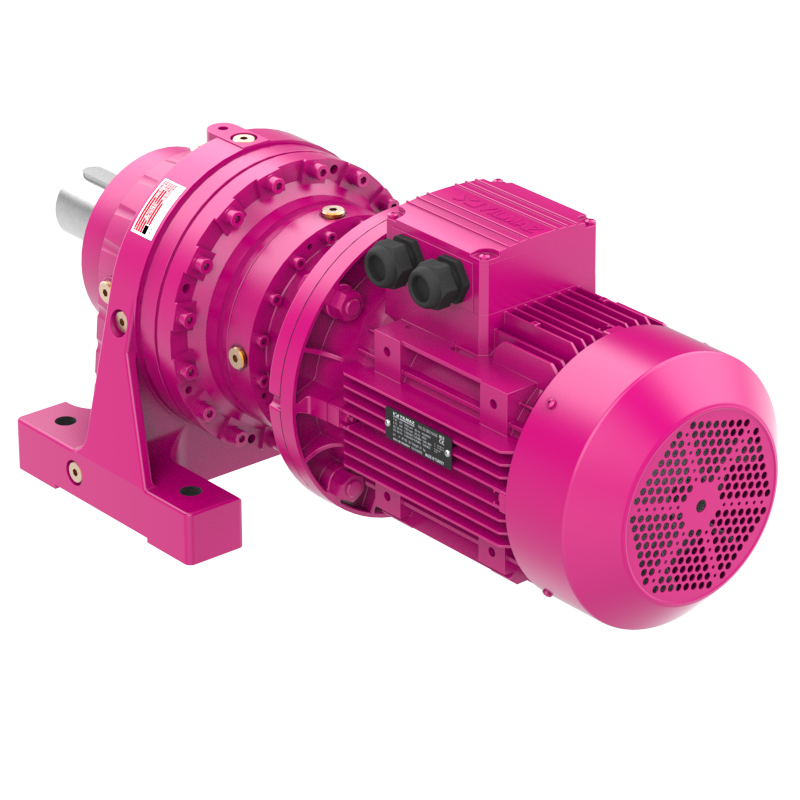

Baureihe RV.L
mit Elektromotor
|

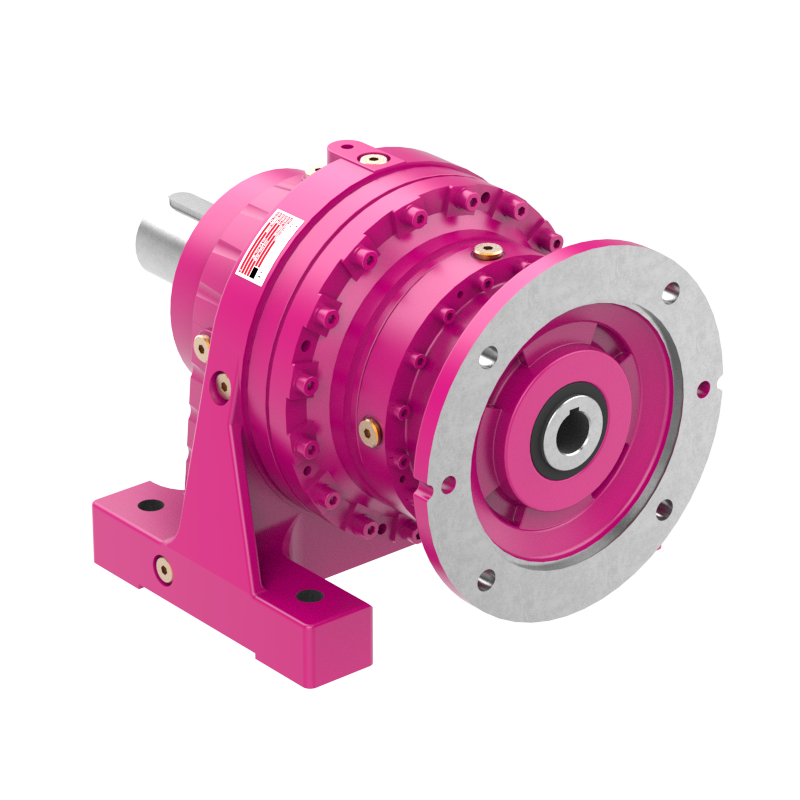

Baureihe RN.L
mit IEC B5/B14 Eingangsflansch
|

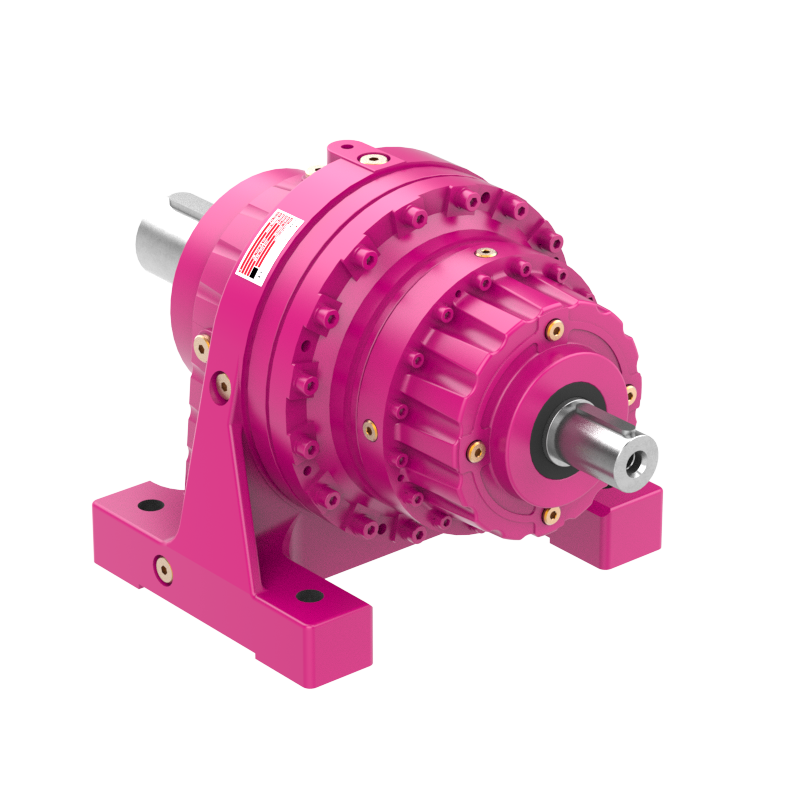

Baureihe RT.L
mit Vollwelle
|

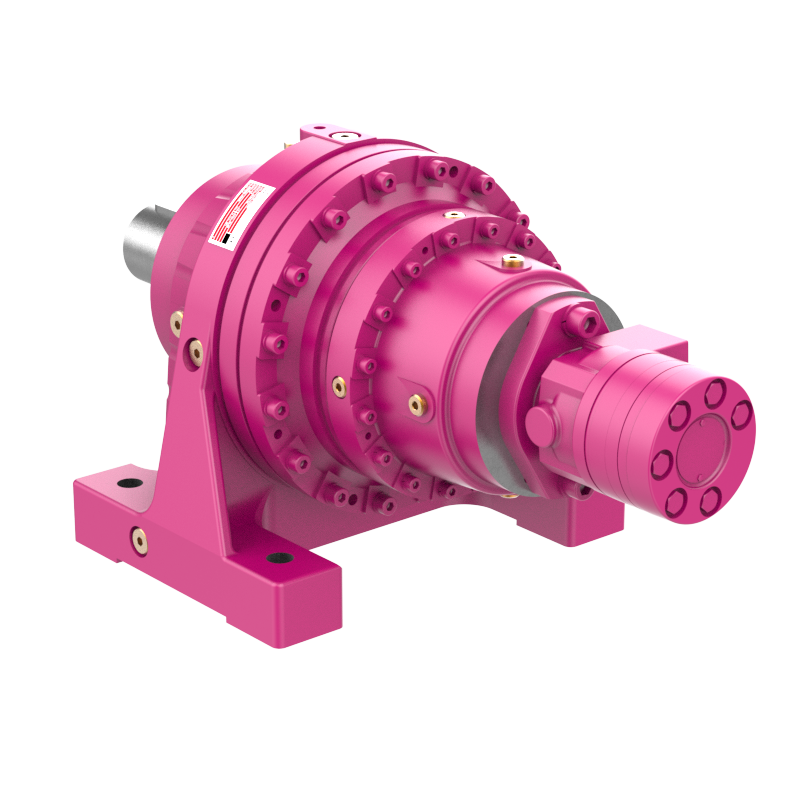

Baureihe RV.L
mit direkt gekoppeltem hydraulischen Motor
|
 |
 |
 |
 |
|

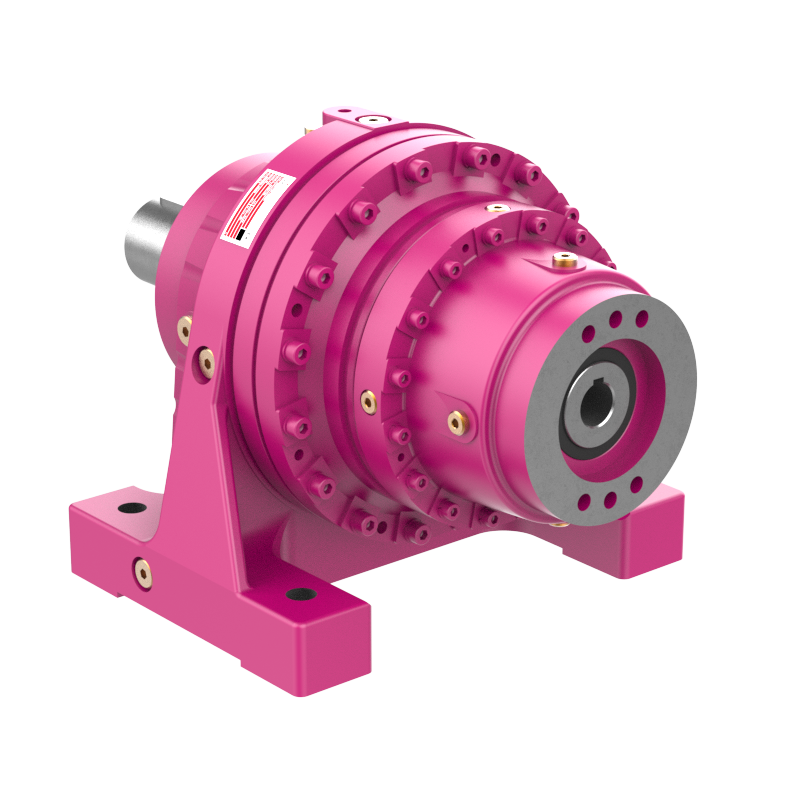

Baureihe RN.L
mit C26/M46 hydraulischem Motorflansch
|

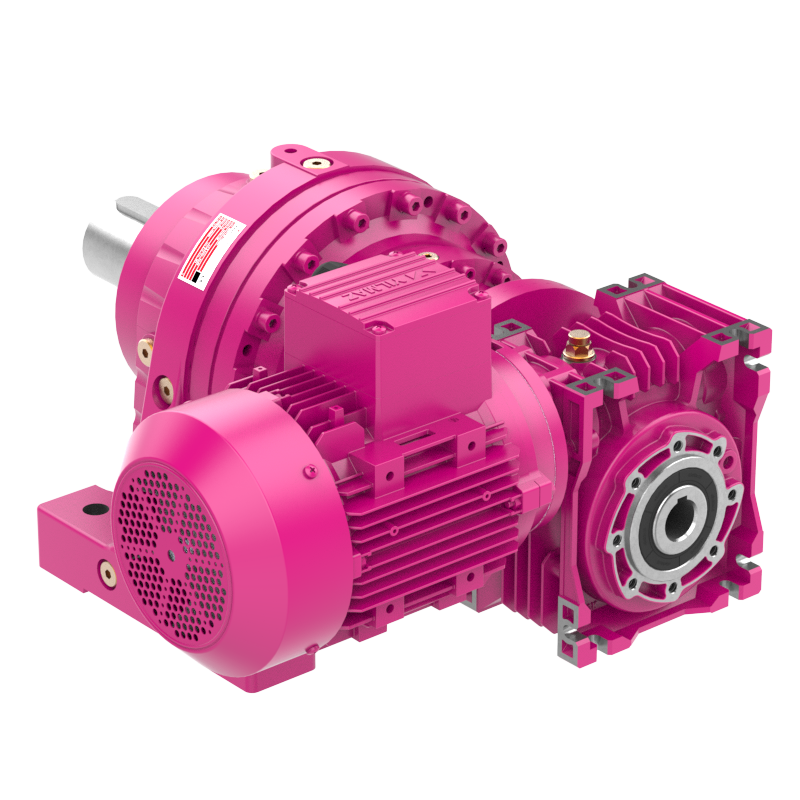

Baureihe RN + EV
Antriebsstufe mit Schneckenradgetriebemotor
|

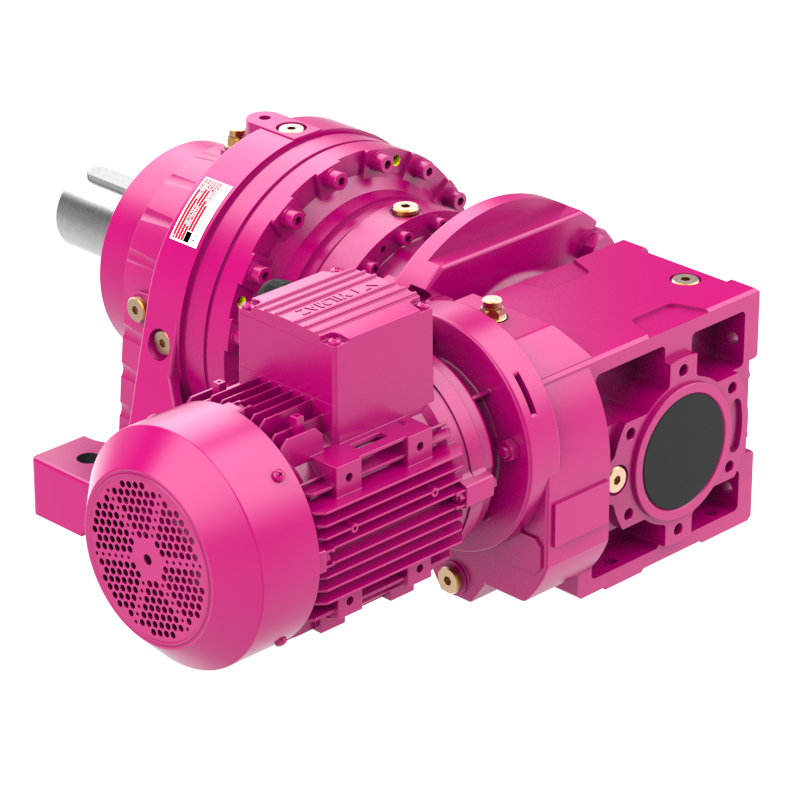

Baureihe RN + KR
Antriebsstufe mit Kegelradgetriebemotor
|
 |
 |
 |
Abtriebsvarianten
|

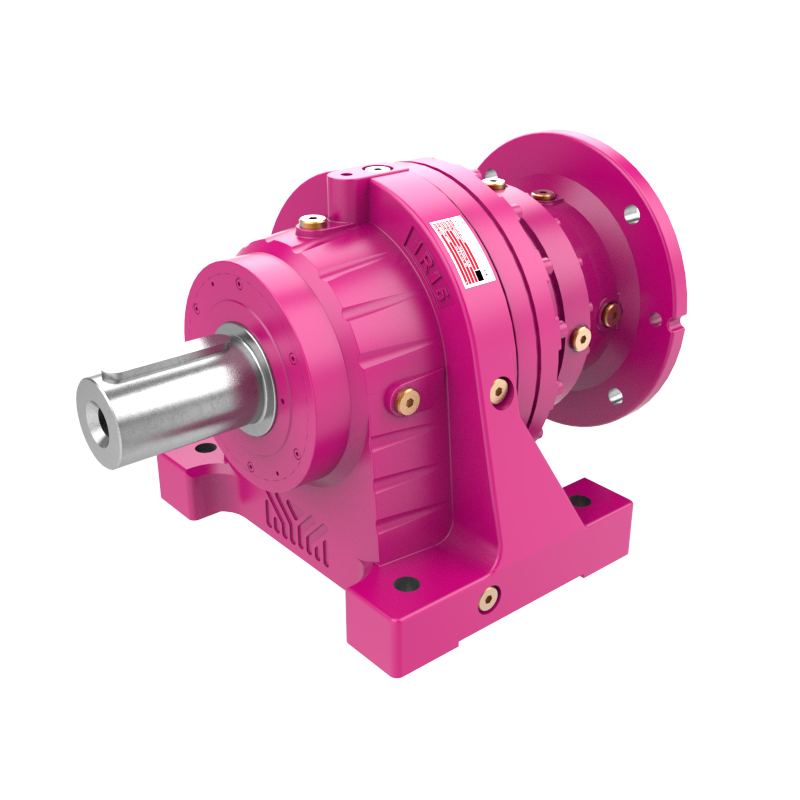

Baureihe R.01
mit Vollwelle
|
Baureihe P.1K
mit Vielkeilwelle (DIN 5480)
|

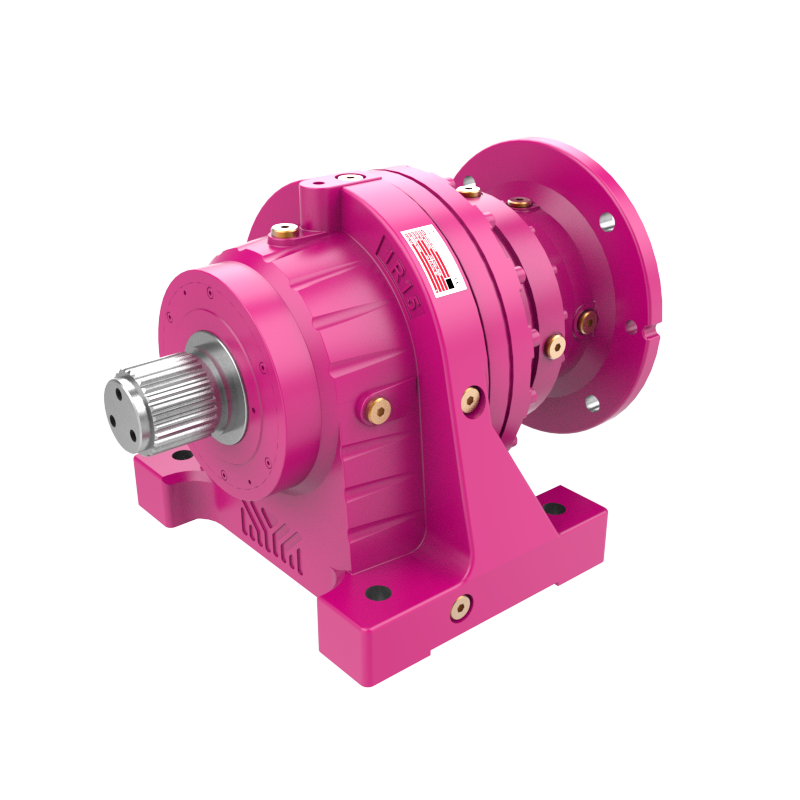

Baureihe R.1L
mit Vielkeilwelle (DIN 5482)
|

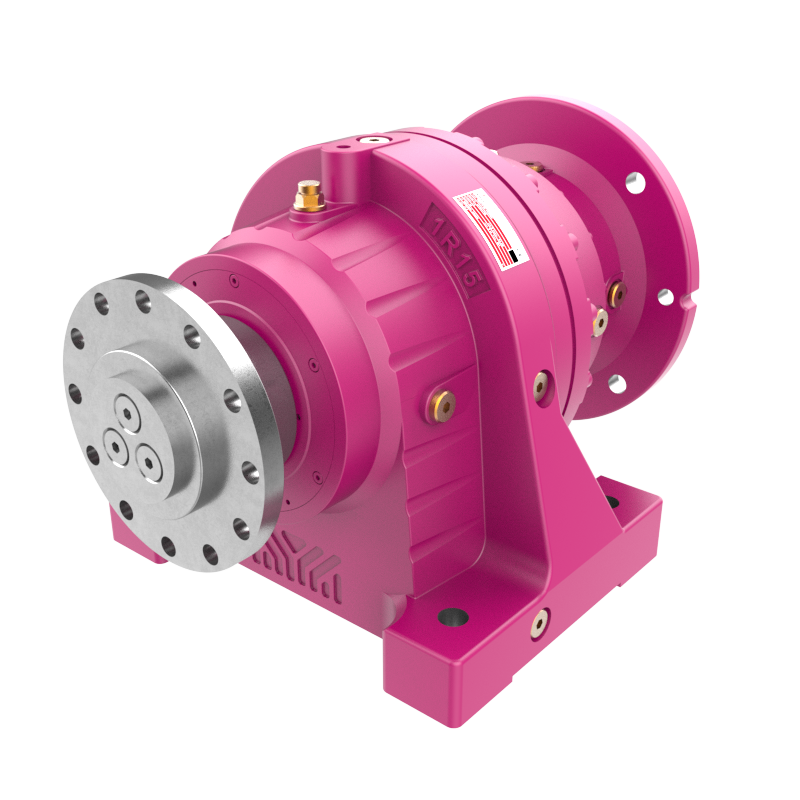

Baureihe R.0T
mit Trommelflansch
|
 |
 |
 |
 |
|

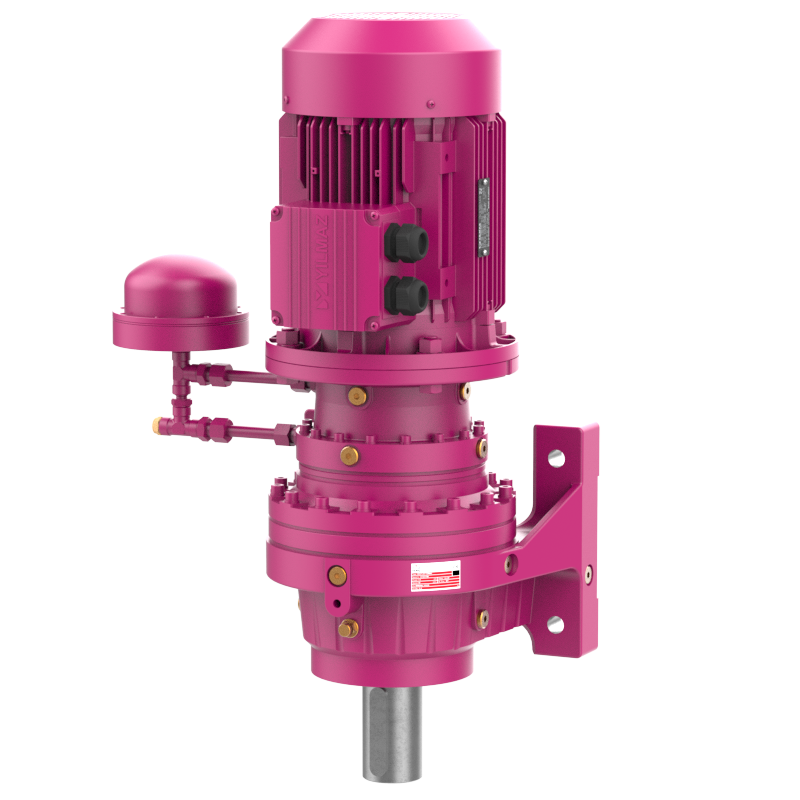

Baureihe R.GT
mit Ölausgleichsbehälter
|
 |
|
Leistungsmerkmale
|
Optionen und Zubehör
|
Technische Daten
|
Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Abtriebswelle Durchmesser/Länge [mm] |
| R.11..L | 4 - 2'763 | 1'000 | Ø50/82 |
| R.12..L | 4 - 2'763 | 2'000 | Ø50/82 |
| R.15..L | 4 - 2'858 | 3'100 | Ø60/105 |
| R.16..L | 4 - 2'858 | 5'000 | Ø60/105 |
| R.19..L | 4 - 2'957 | 8'500 | Ø80/130 |
| R.23..L | 3 - 2'456 | 12'500 | Ø90/170 |
| R.24..L | 3 - 2'456 | 20'000 | Ø90/170 |
| R.27..L | 4 - 2'541 | 25'000 | Ø110/210 |
| R.29..L | 14 - 2'111 | 35'000 | Ø120/210 |
| R.35..L | 14 - 2'202 | 50'000 | Ø140/200 |
| R.37..L | 4 - 1'963 | 85'000 | Ø160/240 |
| R.39..L | 4 - 1'630 | 105'000 | Ø160/240 |
| R.41..L | 4 - 1'670 | 135'000 | Ø180/260 |
