Während der Wartung von Becherwerke werden die Baureihe BTY mit Hilfsantrieb und Rücklaufsperre eingesetzt.
Antriebsvarianten
|

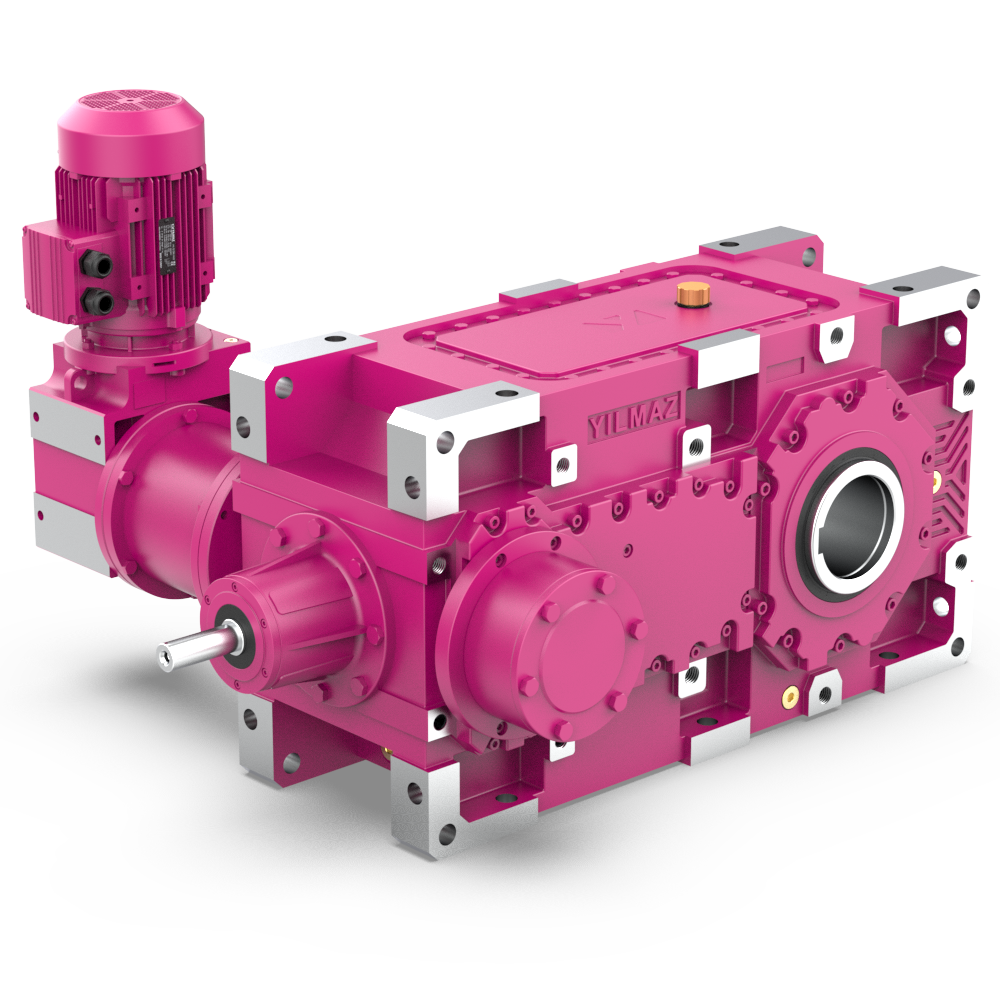

Baureihe BTY
mit Vollwelle
|

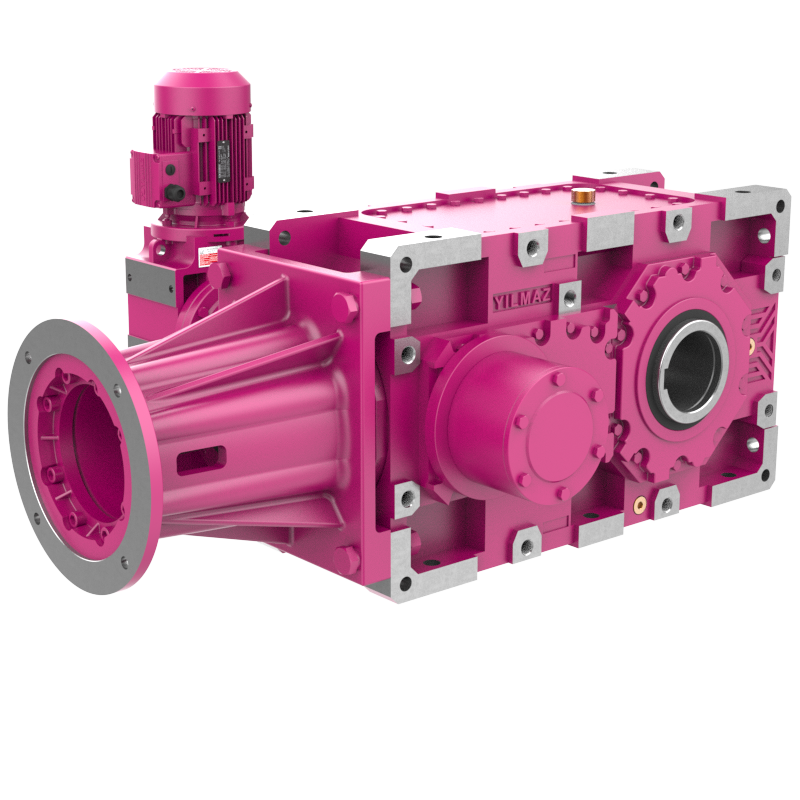

Baureihe BKY
mit IEC B5 Eingangsflansch
|

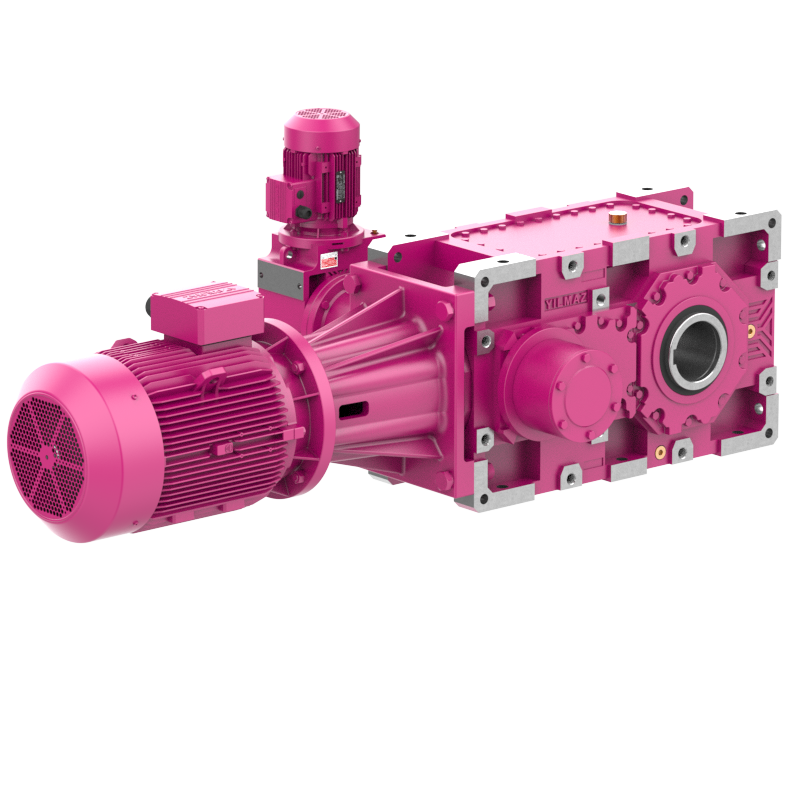

Baureihe BVY
mit IEC B5 Eingangsflansch und Motor
|
 |
 |
 |
Abtriebsvarianten
|

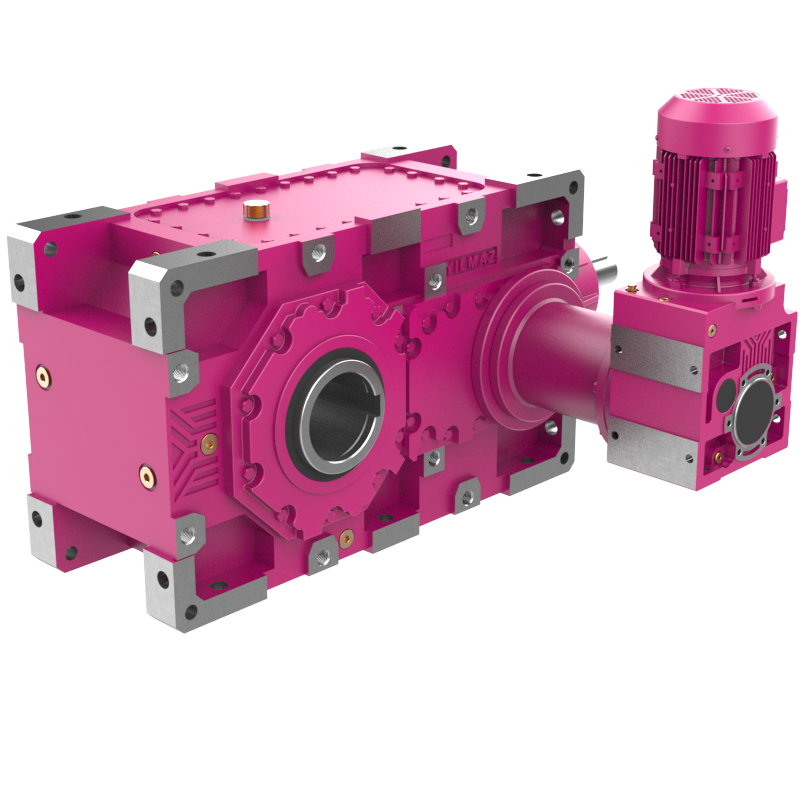

Baureihe BTY.00
mit Hohlwelle
|

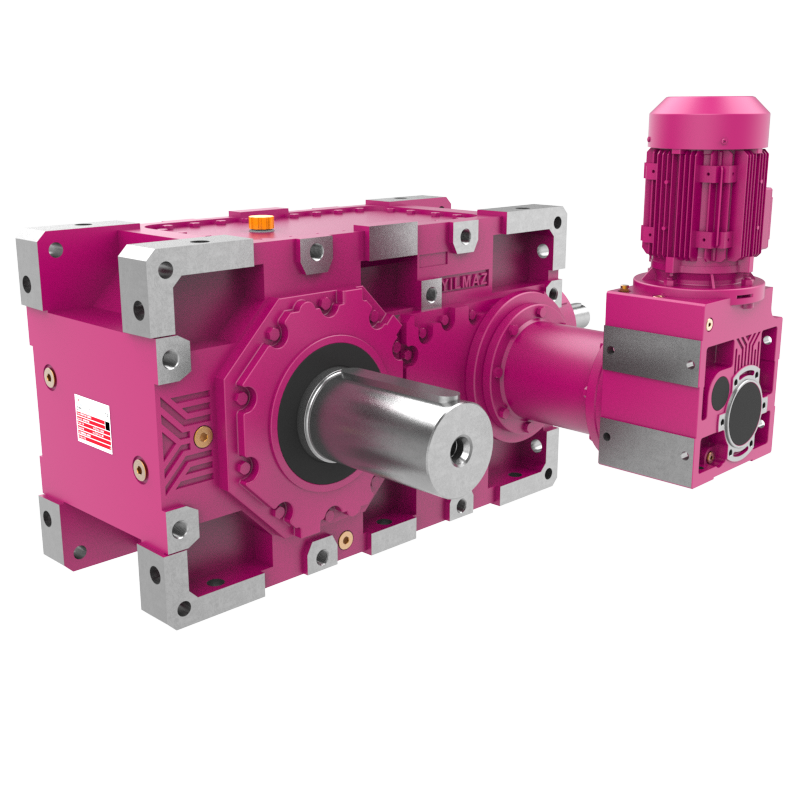

Baureihe BTY.01
mit Vollwelle
|

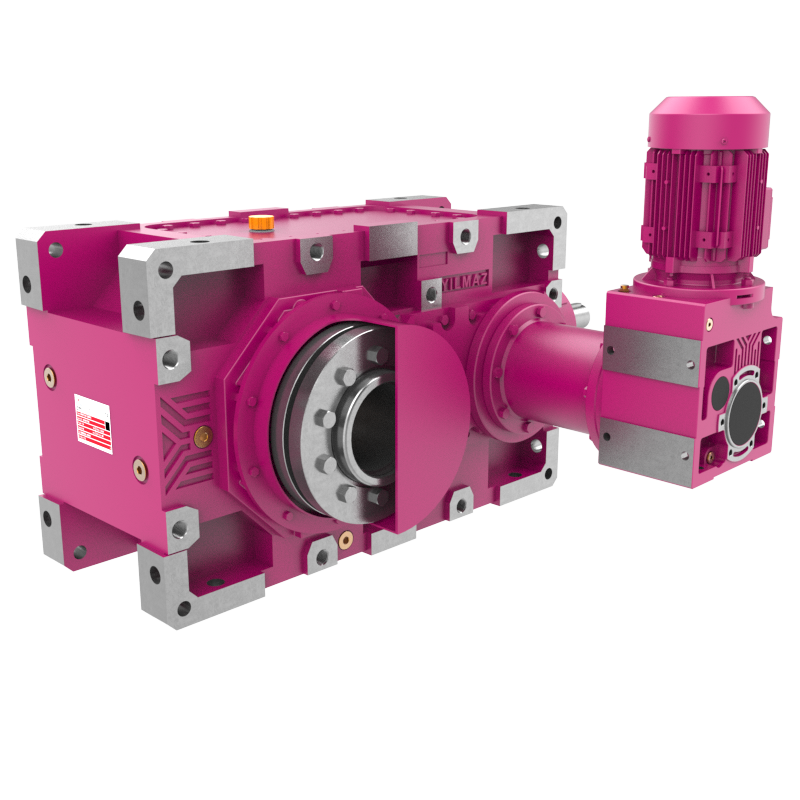

Baureihe BTY.0S
mit Schrumpfscheibe
|

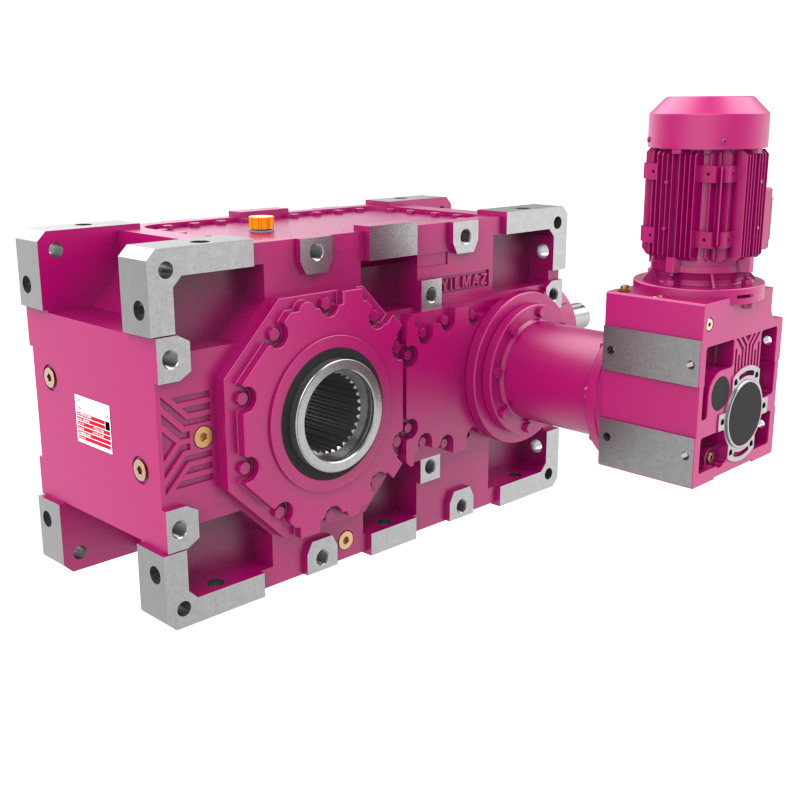

Baureihe BTY.0K
mit Hohlkeilwelle (DIN 5480)
|
 |
 |
 |
 |
|

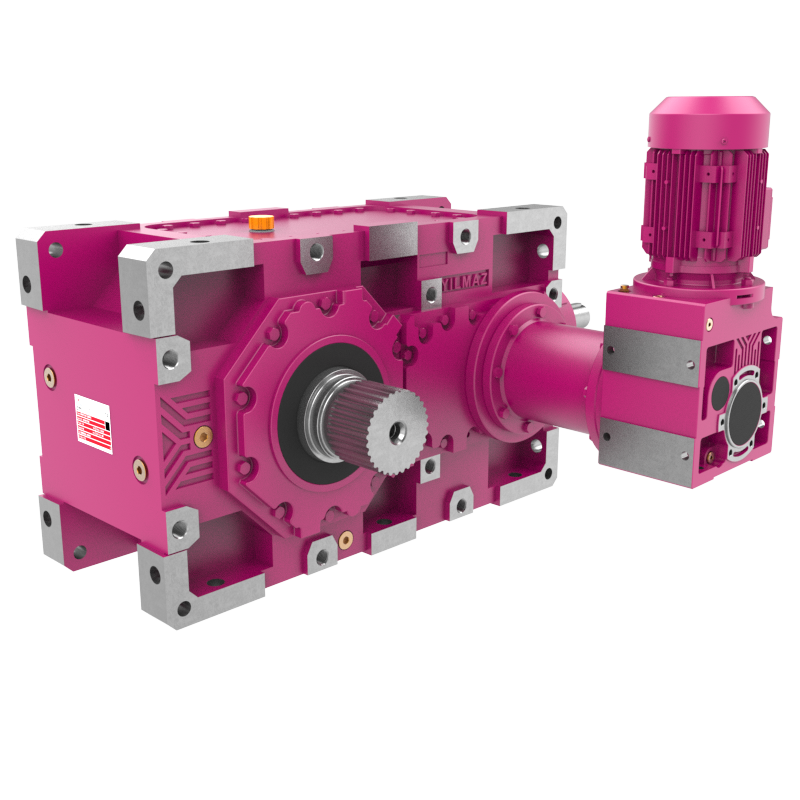

Baureihe BTY.1K
mit Vielkeilwelle (DIN 5480)
|
 |
|
Leistungsmerkmale
|
Technische Daten
|

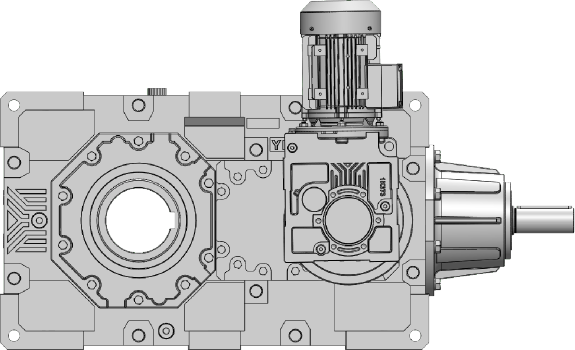

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |

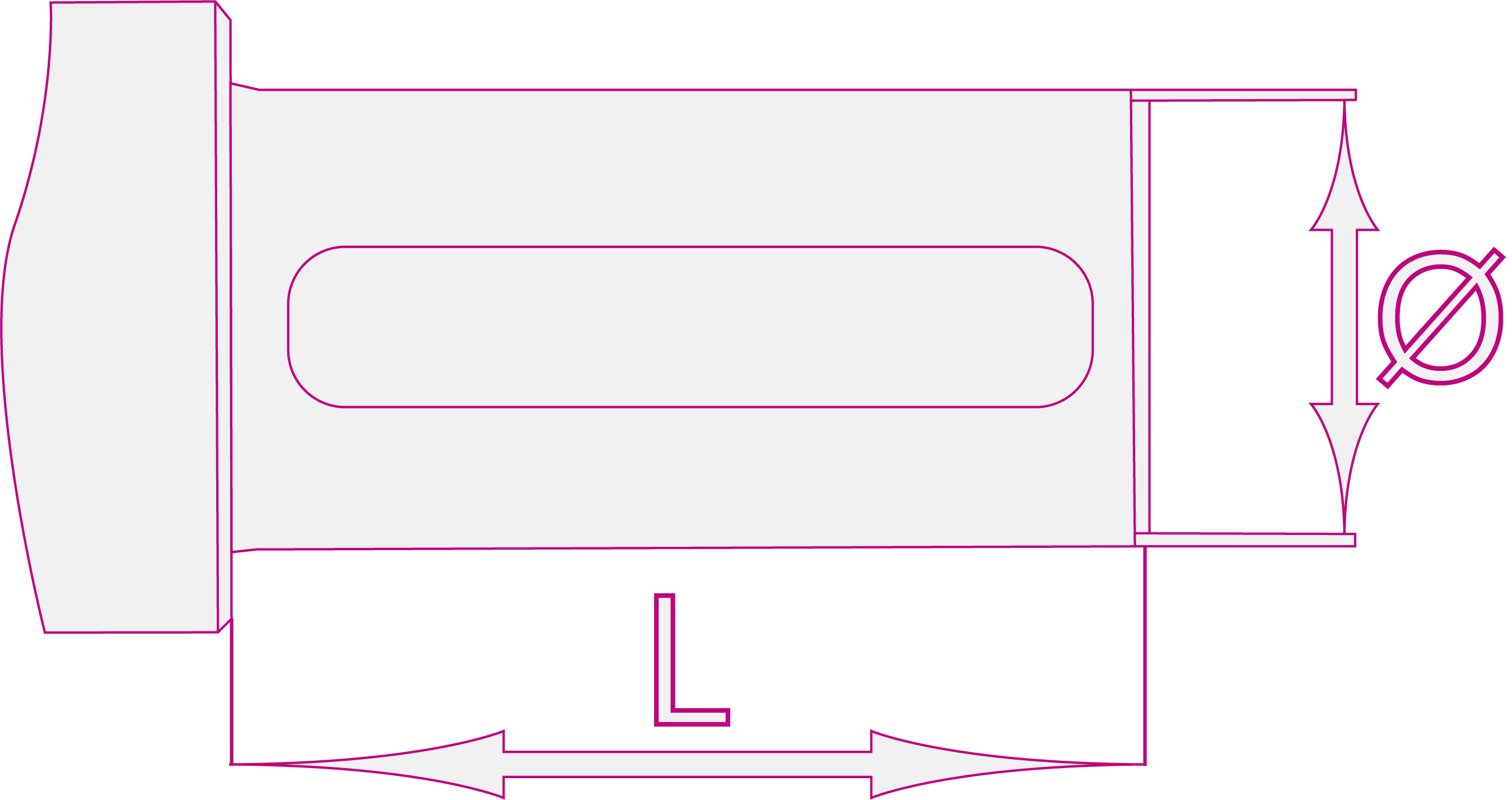

Abtriebswelle Durchmesser/Länge [mm] |
| B032. | 22 - 59 | 4'850 | Ø70/140 |
| B042. | 24 - 67 | 5'500 | Ø80/170 |
| B052. | 29 - 70 | 9'000 | Ø100/210 |
| B062. | 25 - 70 | 11'000 | Ø110/210 |
| B072. | 21 - 58 | 19'000 | Ø120/210 |
| B082. | 24 - 68 | 24'000 | Ø130/250 |
| B092. | 23 - 64 | 29'000 | Ø140/250 |
| B102. | 24 - 67 | 36'000 | Ø160/300 |
| B112. | 25 - 60 | 55'000 | Ø170/300 |
| B122. | 26 - 63 | 70'000 | Ø180/300 |
| B132. | 25 - 62 | 90'000 | Ø200/350 |
| B142. | 22 - 57 | 110'000 | Ø220/350 |
| B152. | 20 - 60 | 150'000 | Ø230/410 |
| B162. | 22 - 65 | 165'000 | Ø240/410 |
