Die Bauriehe D ist ein Stirnradgetriebe, die für Rührwerke mit verstärkter Abtriebswellenlagerung, Labyrinthdichtung und Ölabtropfscheibe konzipiert sind. Diese Getriebe sind insbesonders in der Lebensmittelindustrie und Abwasserbehandlungsanlagen eingesetzt. Ein optional angebotener Ölsensor meldet das in den Auffangraum gelangene Öl bei eventuellen Undichtigkeiten.
Antriebsvarianten
|

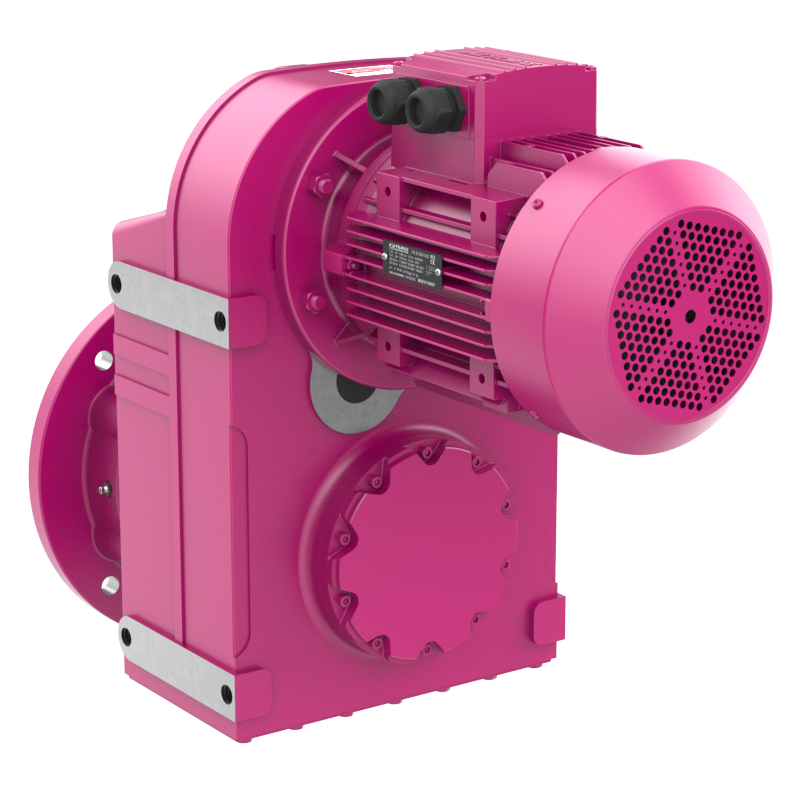

Baureihe DRB
mit direkt gekoppeltem Motor
|

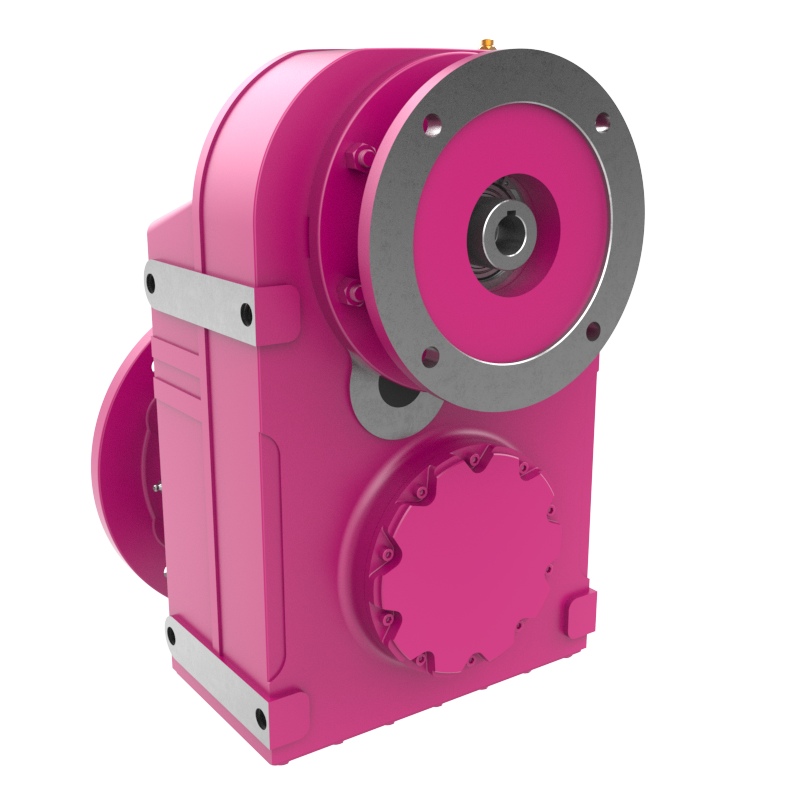

Baureihe DNB
mit IEC B5/B14 Flansch
|

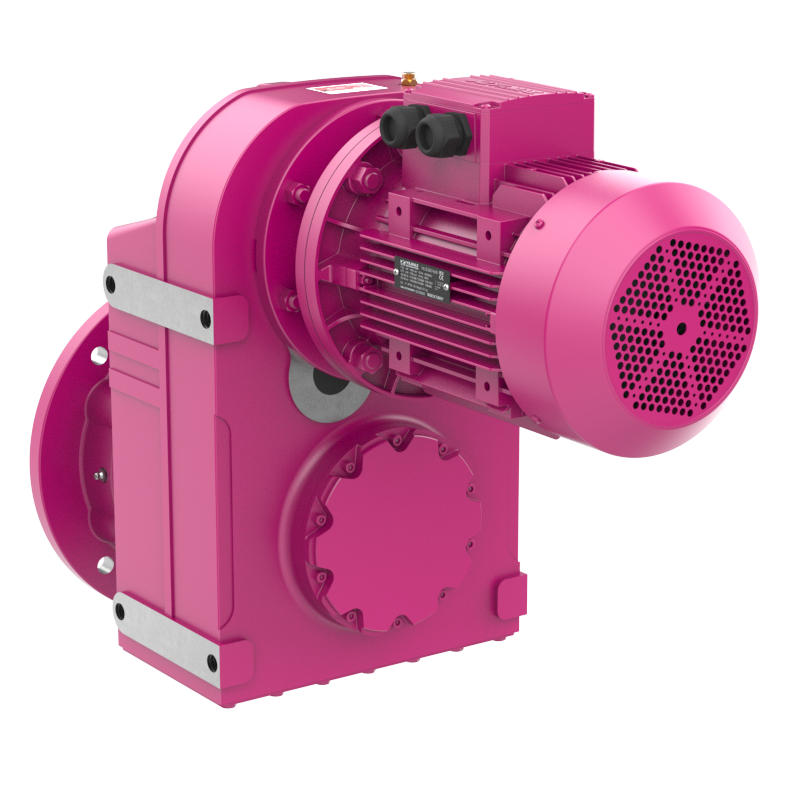

Baureihe DVB
IEC B5/B14 Flansch und Motor
|

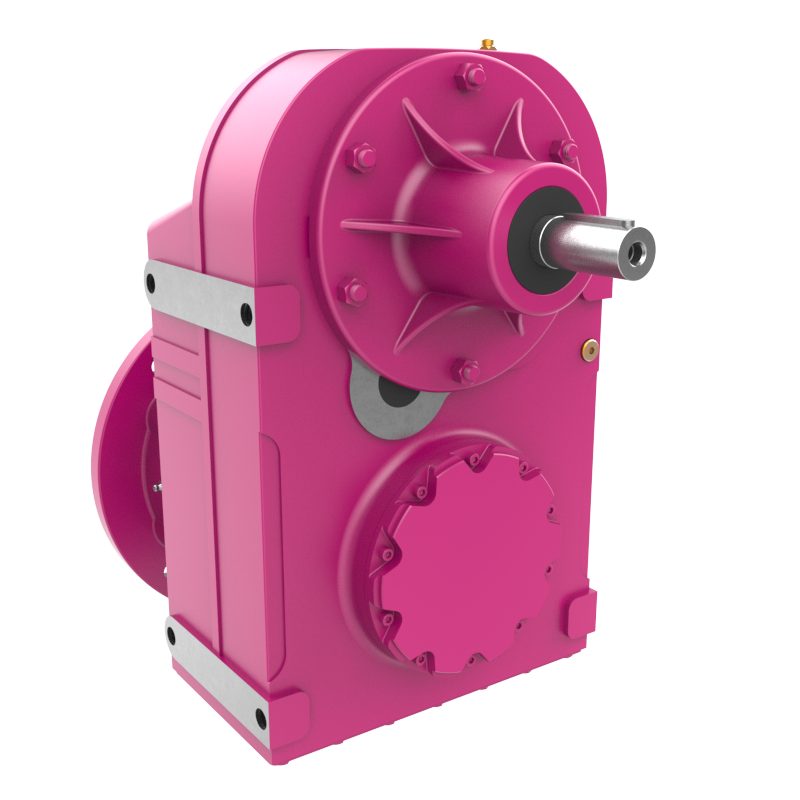

Baureihe DTB
mit Vollwelle
|
 |
 |
 |
 |
Abtriebsvarianten
|

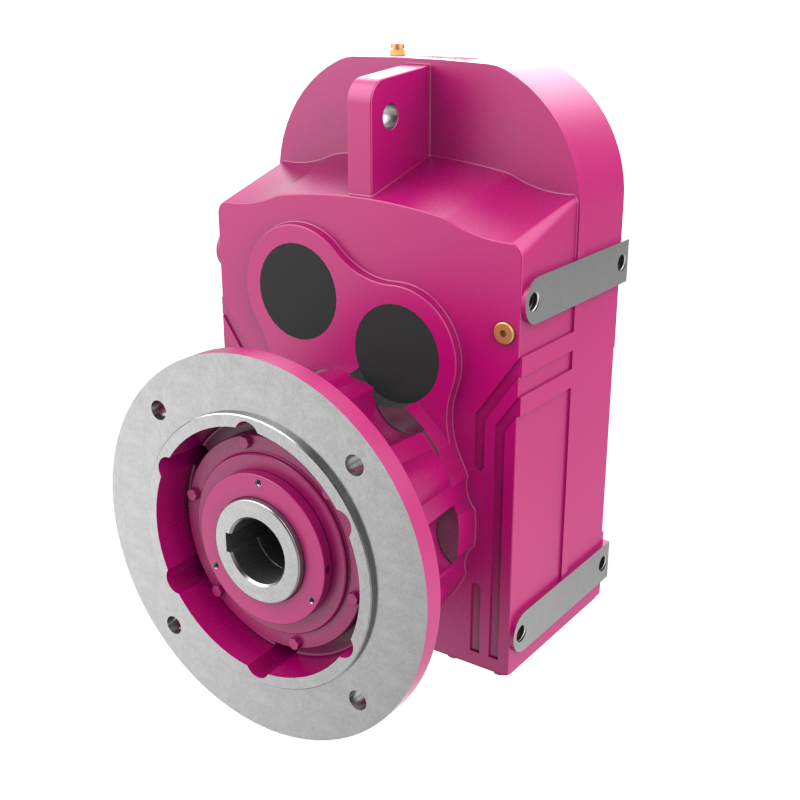

Baureihe D.B.0A
Drywell mit Hohlwelle
|

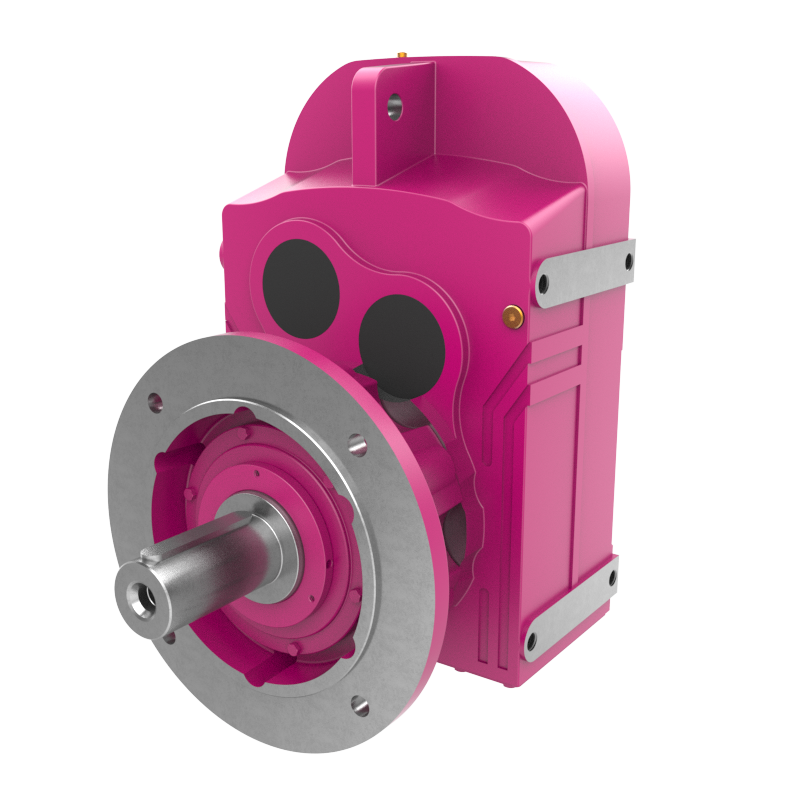

Baureihe D.B.1A
Drywell mit Vollwelle
|

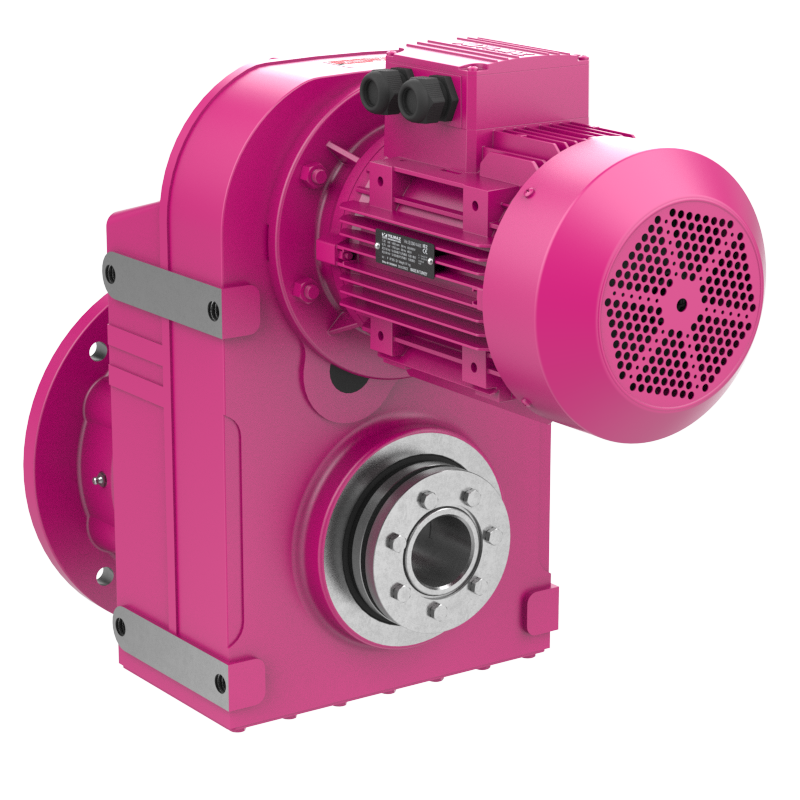

Baureihe D.B.SA
Drywell mit Schrumpfscheibe
|
 |
 |
 |
|
Leistungsmerkmale
|
Technische Daten
|

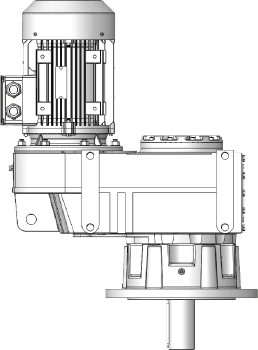

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Abtriebswelle Durchmesser/Länge [mm] |
| D.B28 | 4 - 3'800 | 600 | Ø40/80 |
| D.B37 | 4 - 4'820 | 820 | Ø50/100 |
| D.B47 | 4 - 6'136 | 1'550 | Ø50/100 |
| D.B57 | 4 - 10'147 | 3'000 | Ø60/120 |
| D.B67 | 4 - 9'508 | 4'300 | Ø70/140 |
| D.B77 | 4 - 24'963 | 8'000 | Ø90/170 |
| D.B87 | 6 - 20'226 | 13'000 | Ø110/210 |
| D.B97 | 7 - 20'566 | 18'000 | Ø120/210 |
