Die Baureihe D bezeichnen Stirnradgetriebe, in denen die Achsen der Antriebs- und Abtriebswelle parallel zueinander stehen. Diese Getriebe sind für kleine Extruder produziert.
Antriebsvarianten
|

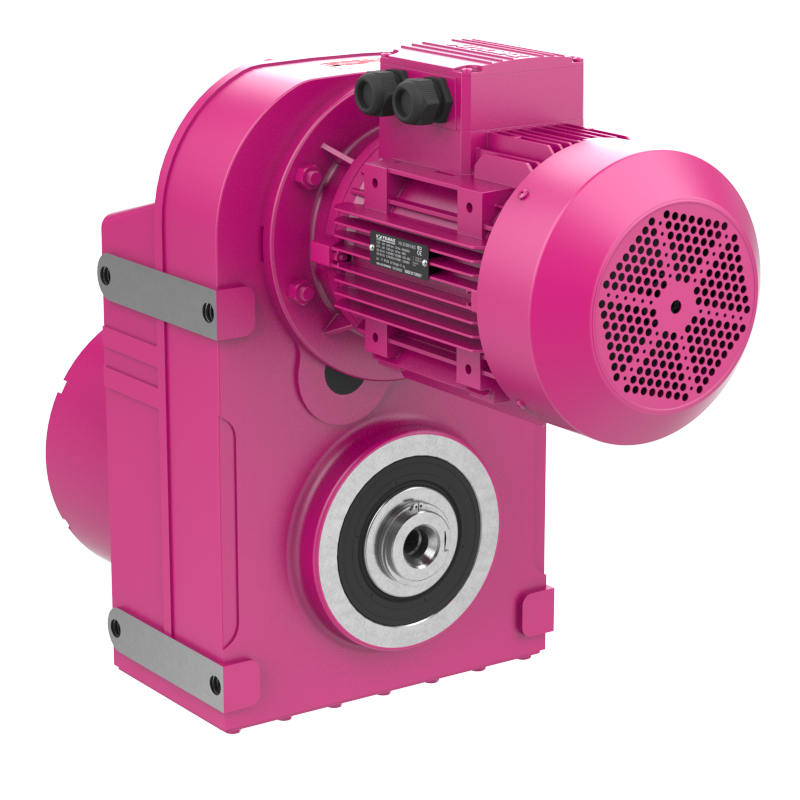

Baureihe DRE
mit direkt gekoppeltem Motor
|

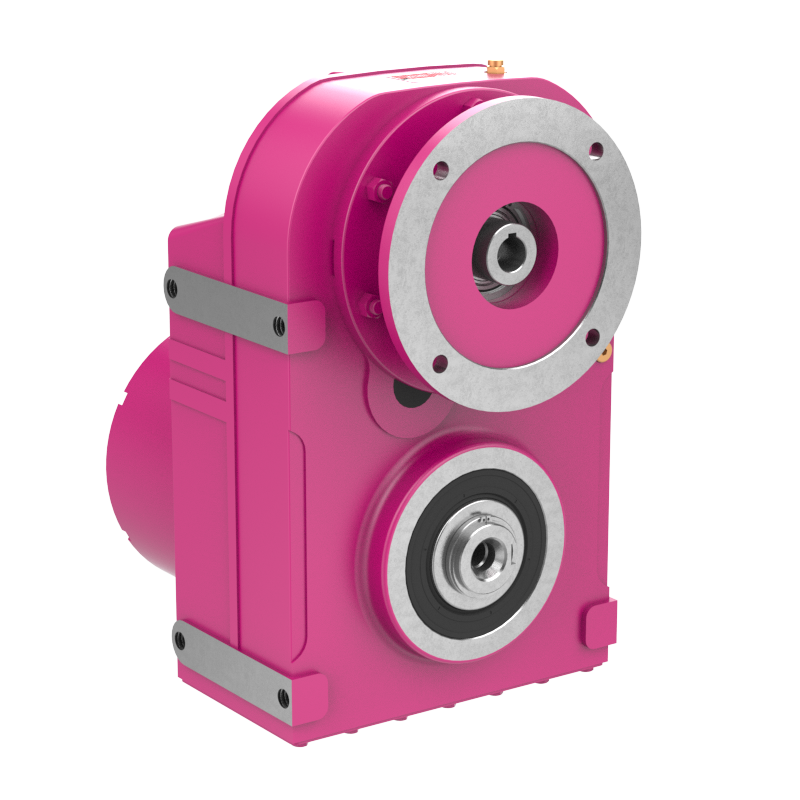

Baureihe DNE
mit IEC B5/B14 Flansch
|

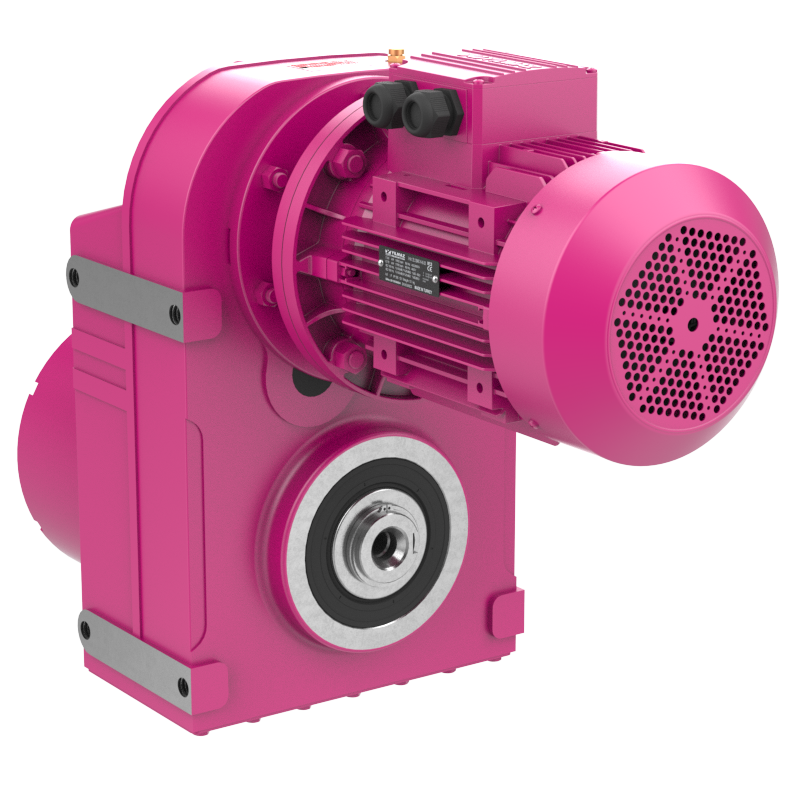

Baureihe DVE
IEC B5/B14 Flansch und Motor
|

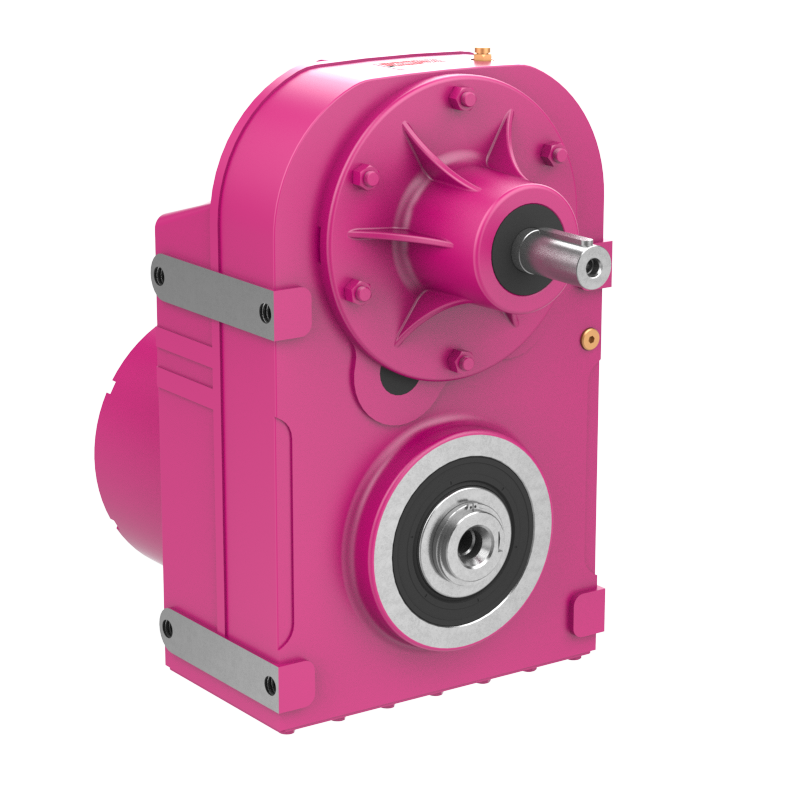

Baureihe DTE
mit Vollwelle
|
 |
 |
 |
 |
Abtriebsvarianten
|

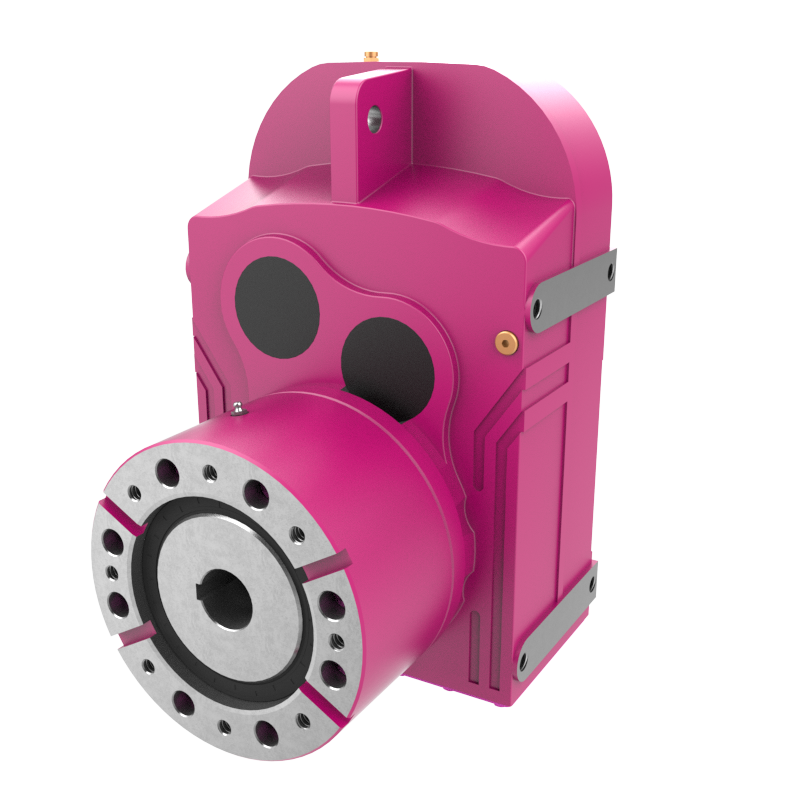

Baureihe D.E.0E
Extruder mit Hohlwelle
|
Baureihe D.E.0EK
Extruder mit Hohlkeilwelle
(DIN 5480)
|
 |
 |
|
Leistungsmerkmale
|
Technische Daten
|

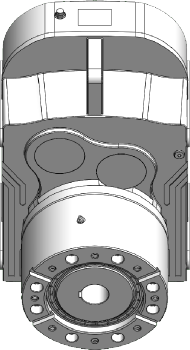

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |

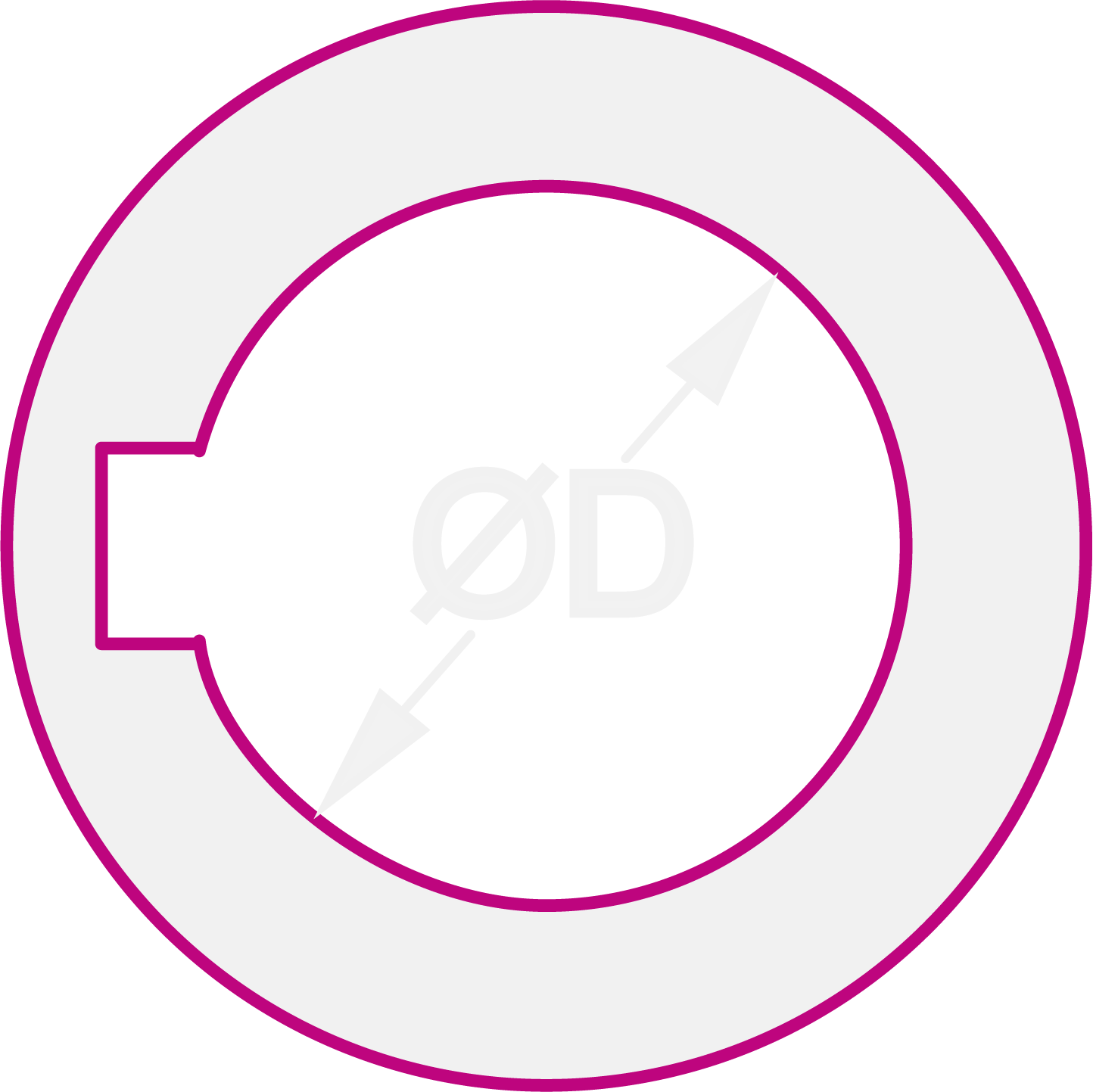

Hohlwellendurchmesser [mm] |
| D.E07 | 6 - 180 | 150 | Ø15 |
| D.E17 | 5 - 143 | 200 | Ø15 |
| D.E27 | 5 - 2'907 | 450 | Ø25 |
| D.E28 | 4 - 3'800 | 600 | Ø30 |
| D.E37 | 4 - 4'820 | 820 | Ø35 |
| D.E47 | 4 - 6'136 | 1'550 | Ø40 |
| D.E57 | 4 - 10'147 | 3'000 | Ø50 |
| D.E67 | 4 - 9'508 | 4'300 | Ø60 |
| D.E77 | 4 - 24'963 | 8'000 | Ø70 |
| D.E87 | 6 - 20'226 | 13'000 | Ø80 |
| D.E97 | 7 - 20'566 | 18'000 | Ø90 |
