Die Bauriehe H ist ein Stirnradgetriebe, die für Rührwerke mit verstärkter Abtriebswellenlagerung, Labyrinthdichtung und Ölabtropfscheibe konzipiert sind. Diese Getriebe sind insbesonders in der Lebensmittelindustrie und Abwasserbehandlungsanlagen eingesetzt. Ein optional angebotener Ölsensor meldet das in den Auffangraum gelangene Öl bei eventuellen Undichtigkeiten.
Antriebsvarianten
|

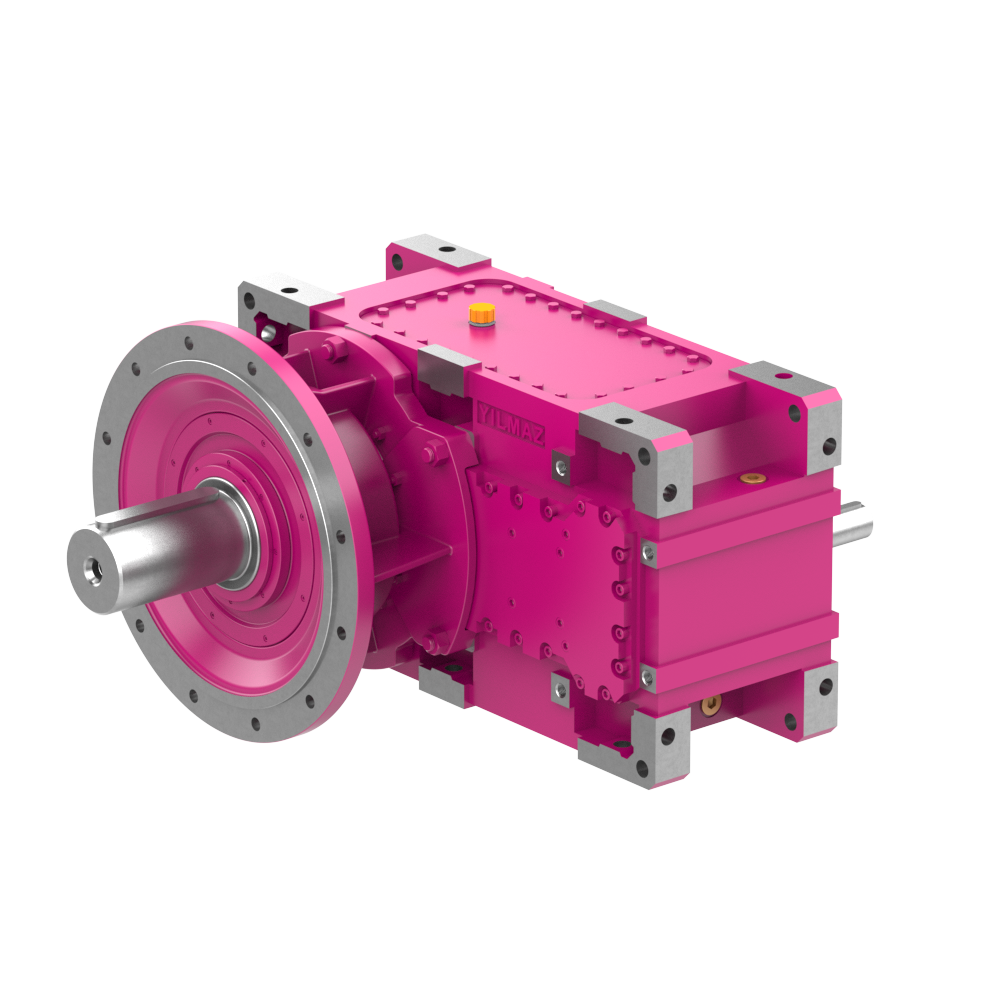

Baureihe HTB
mit Vollwelle
|

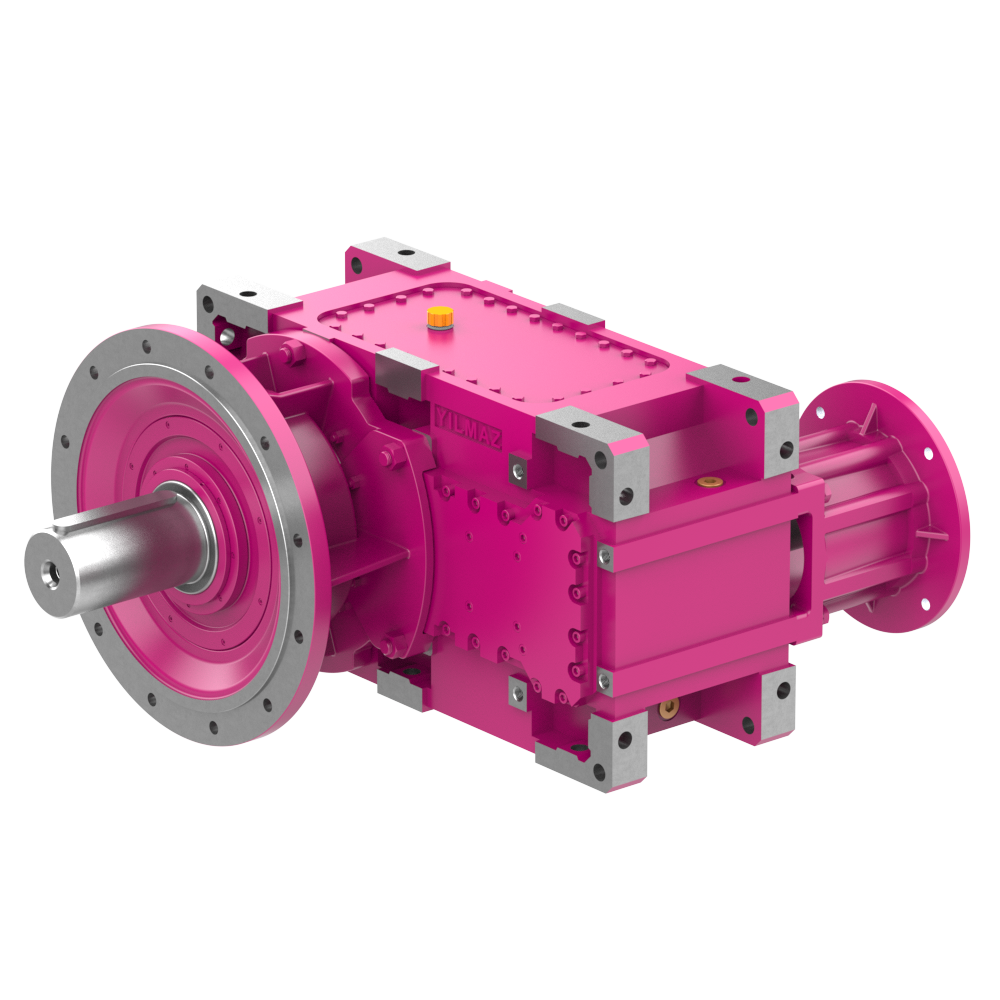

Baureihe HKB
mit IEC B5 Eingangsflansch
|

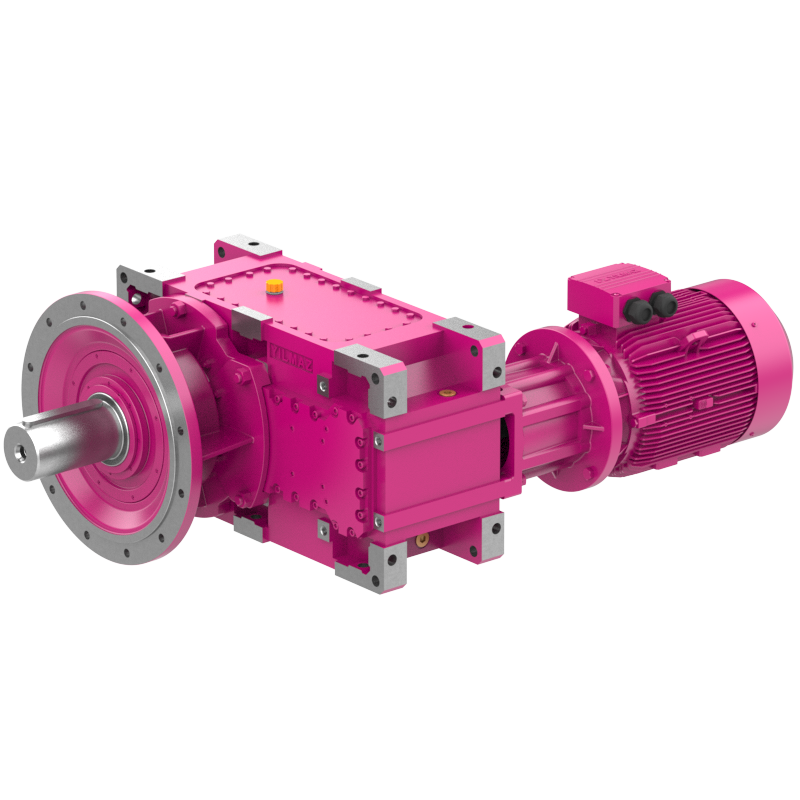

Baureihe HVB
mit IEC B5 Eingangsflansch und Motor
|
 |
 |
 |
Abtriebsvarianten
|

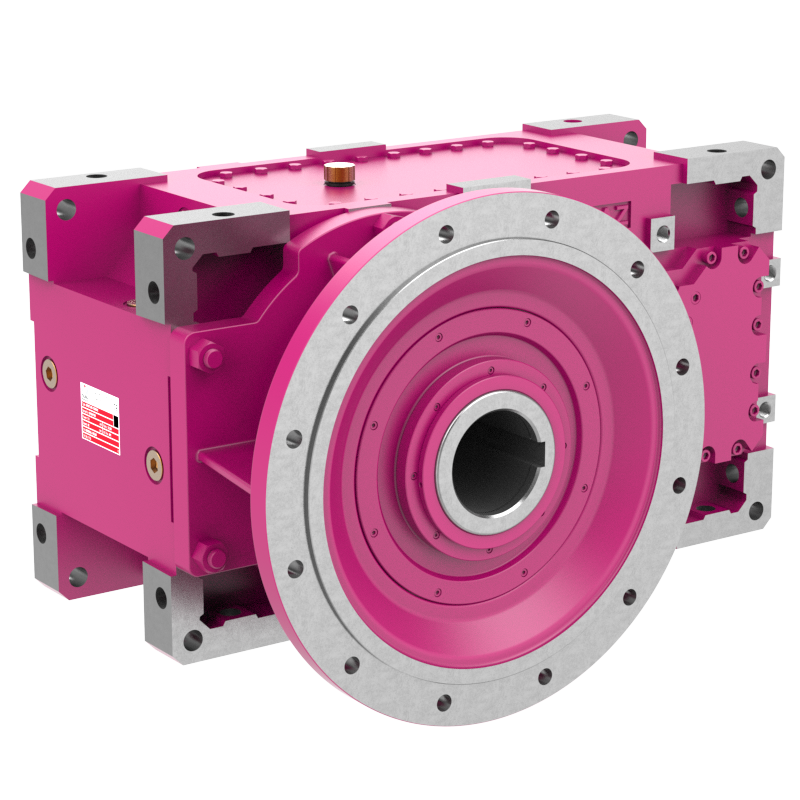

Baureihe H.B.0A
Drywell mit Hohlwelle
|

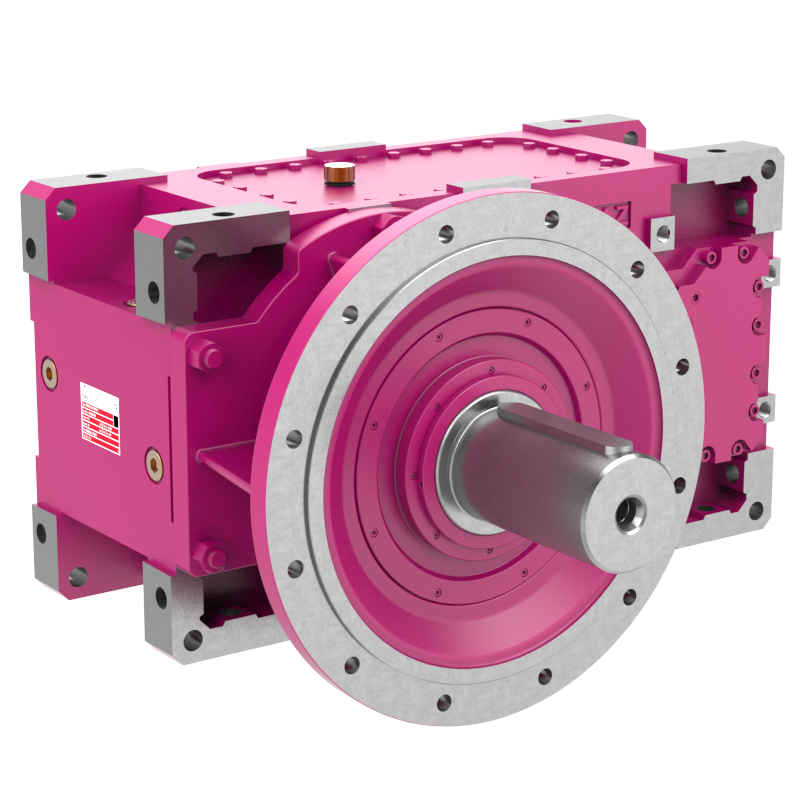

Baureihe H.B.1A
Drywell mit Vollwelle
|

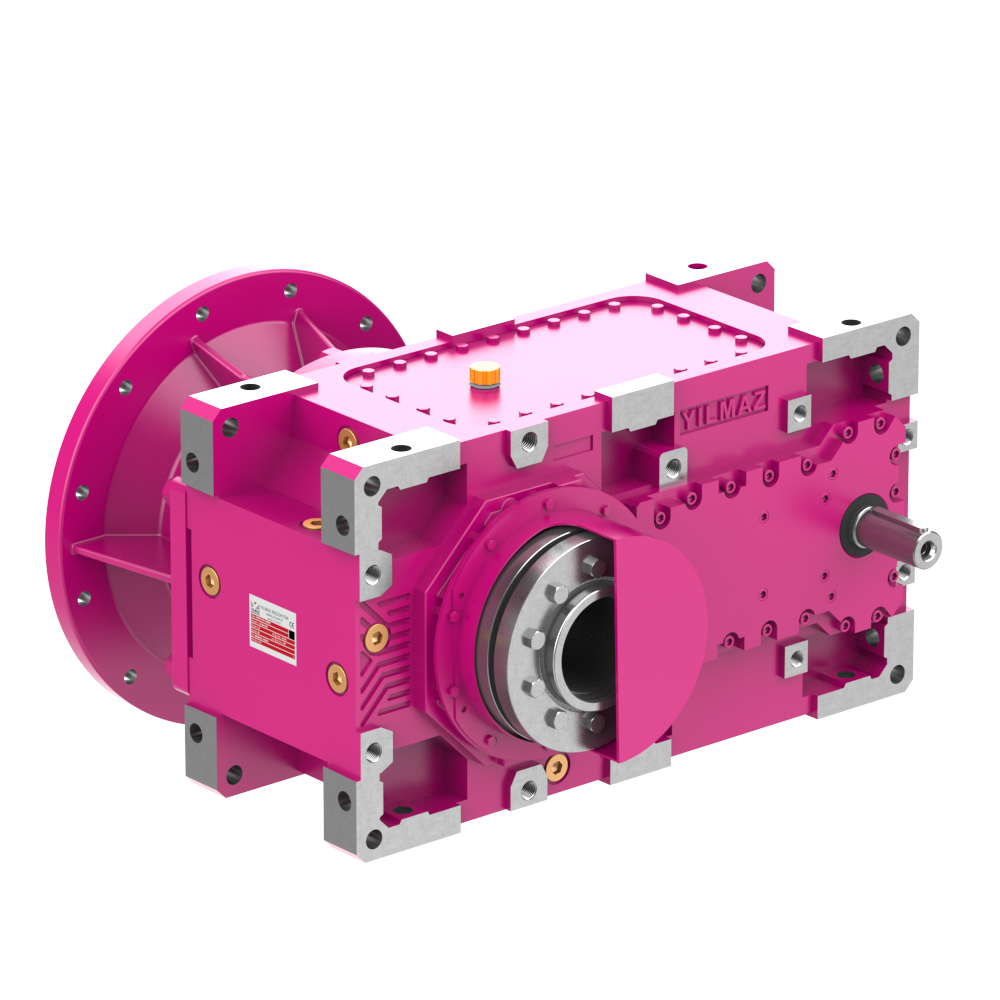

Baureihe H.B.SA
Drywell mit Schrumpfscheibe
|
 |
 |
 |
|
Leistungsmerkmale
|

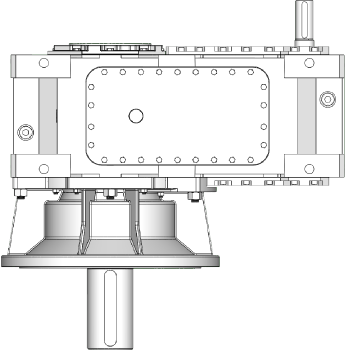

Technische Daten
|
Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Abtriebswelle Durchmesser/Länge [mm] |
| H062. | 8 - 107 | 11'000 | Ø110/210 |
| H072. | 6 - 318 | 19'000 | Ø120/210 |
| H082. | 8 - 403 | 24'000 | Ø130/250 |
| H092. | 6 - 339 | 29'000 | Ø150/250 |
| H102. | 8 - 419 | 36'000 | Ø160/300 |
| H112. | 6 - 314 | 55'000 | Ø170/300 |
| H122. | 8 - 404 | 70'000 | Ø180/300 |
