Die aus dem Extrusionsprozess entstehende hohe Axial- und Querkräfte und übertragene Wärme werden vom Extruder-Getriebe aufgenommen. Um diese sehr hohen mechanischen und thermischen Belastungen zu beseitigen, ist die Baureihe HTE mit einem Axiallager und verschiedenen Kühlungsmöglichkeiten konzipiert.
Antriebsvarianten
|

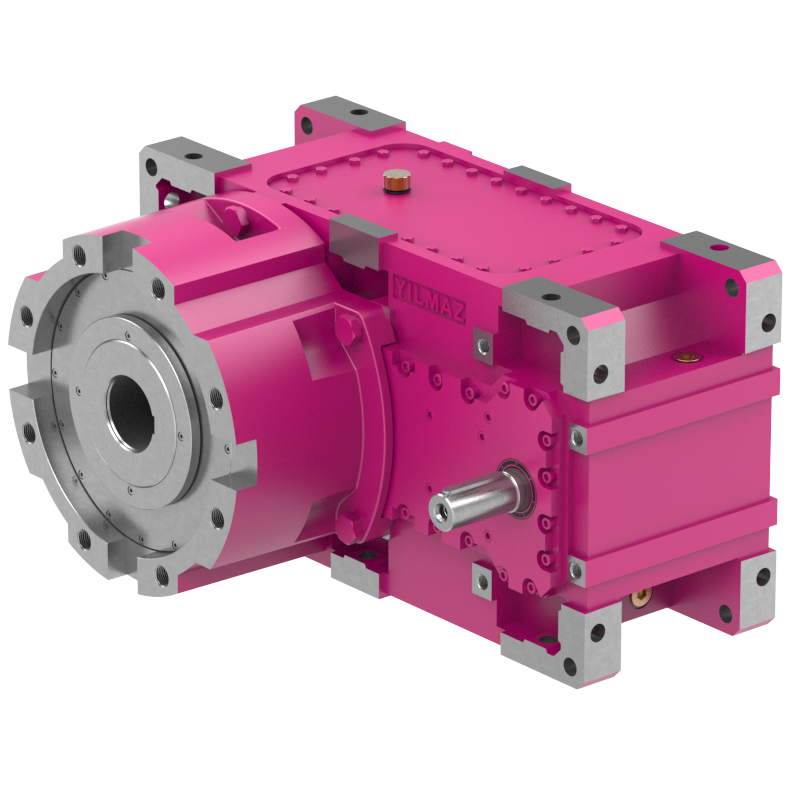

Baureihe HTE
mit Vollwelle
|

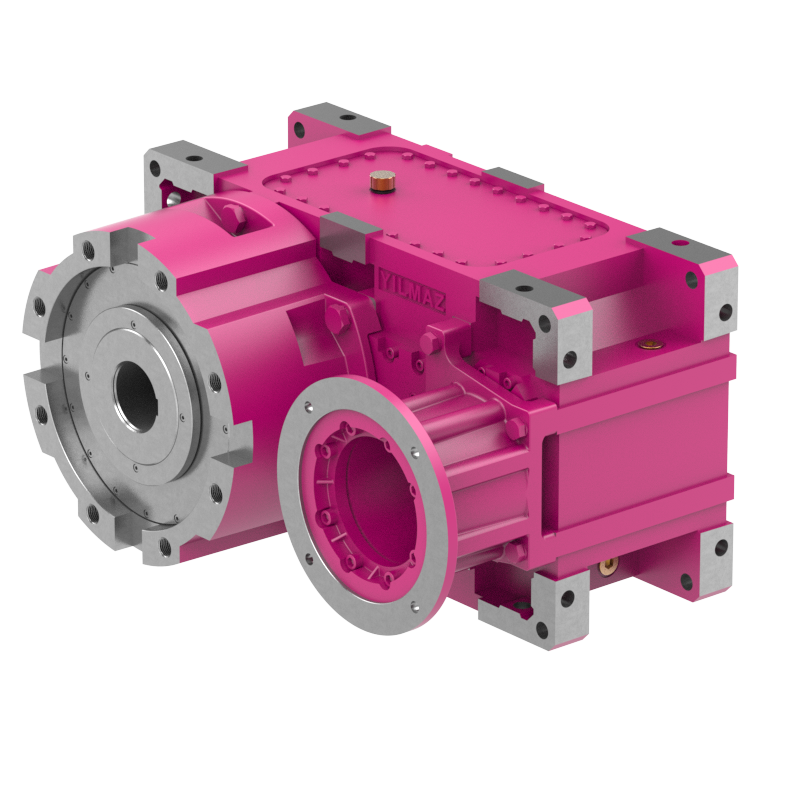

Baureihe HKE
mit IEC B5 Eingangsflansch
|

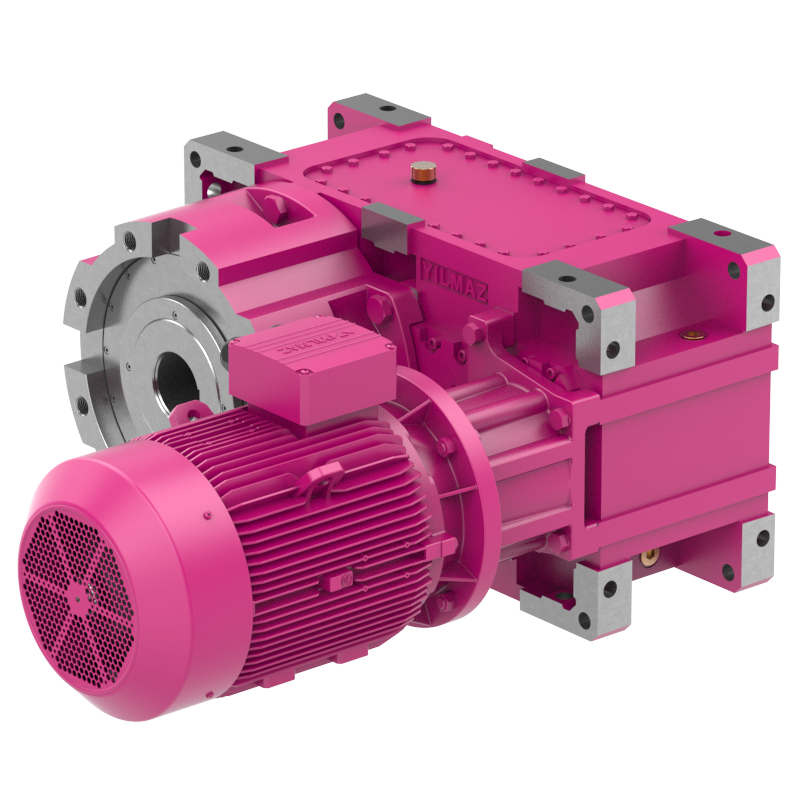

Baureihe HVE
mit IEC B5 Eingangsflansch und Motor
|
 |
 |
 |
Abtriebsvarianten
|

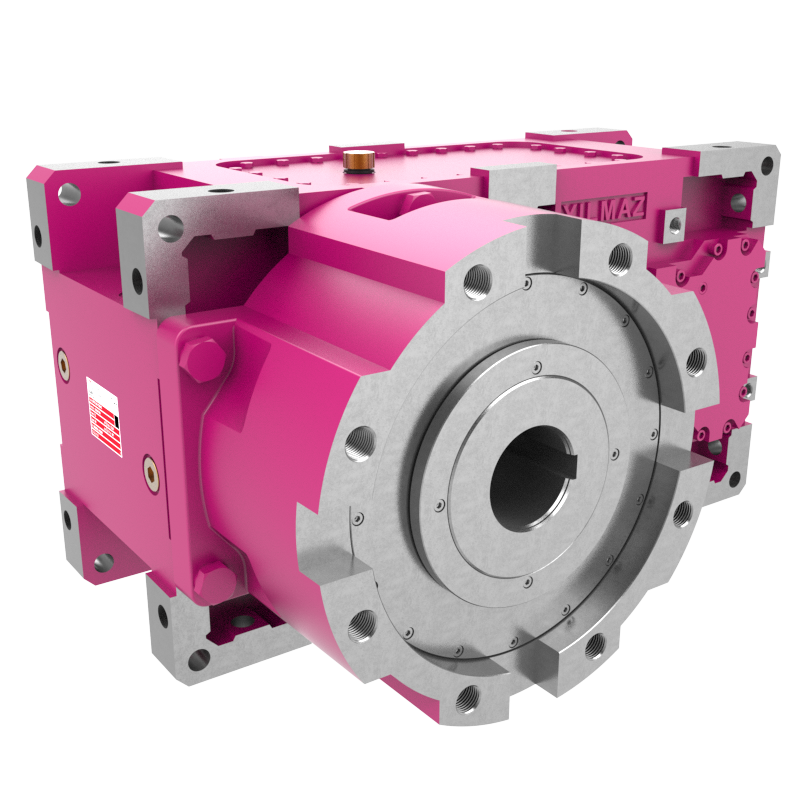

Baureihe H.E.0E
Standard-Extrudergehäuse mit Hohlwelle
|

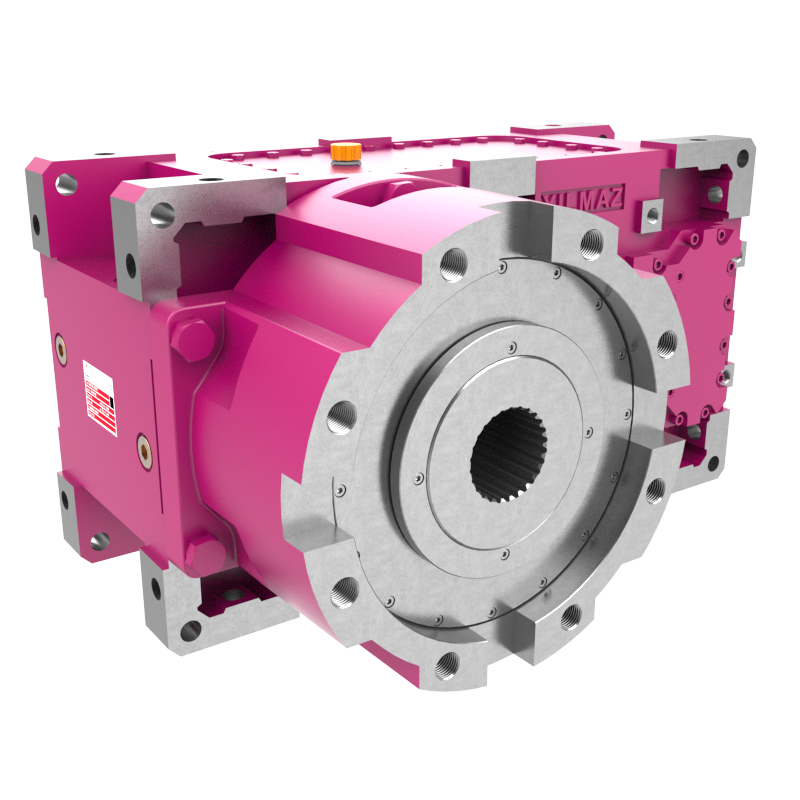

Baureihe H.E.0EK
Standard-Extrudergehäuse mit Hohlkeilwelle (DIN 5480)
|
Baureihe H.E.0E
Optional-Extrudergehäuse mit Hohlwelle
|

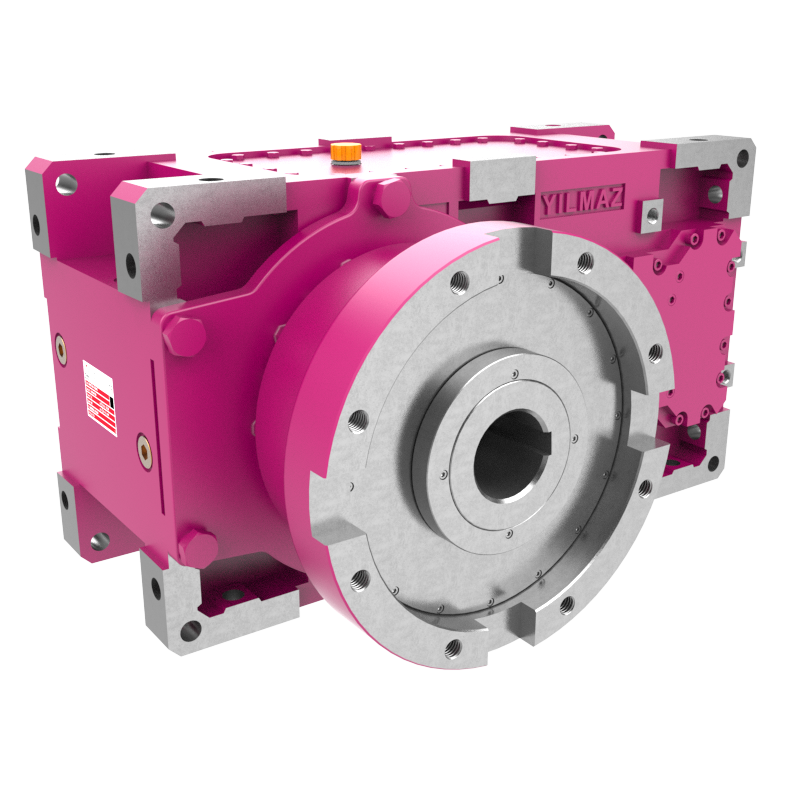

Baureihe H.E.1EK
Optional-Extrudergehäuse mit Hohlkeilwelle (DIN 5480)
|
 |
 |
 |
 |
|
Leistungsmerkmale
|
Technische Daten

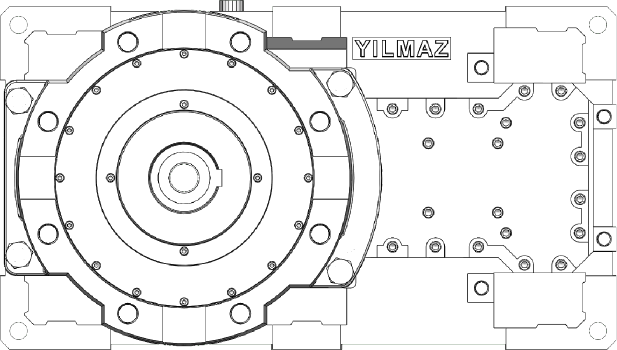

 Baugrösse
|
 Übersetzung i
|
 Nenndrehmoment
[Nm]
|
 Hohlwellendurchmesser
[mm]
|
 Hohlkeilwelle
|

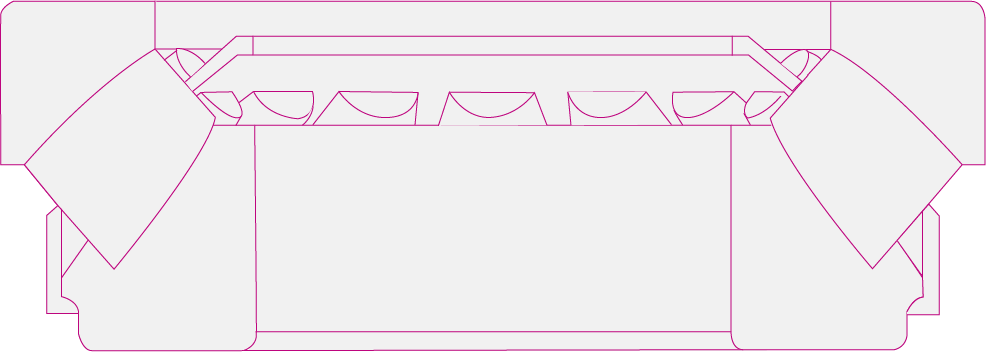

 Axial-Pendelrollenlager
|
| H.E032. | 5 - 75 | 4'850 | Ø50 | N50x2x30x24x9H | 29418 |
| H.E042. | 6 - 85 | 5'500 | Ø60 | N60x2x30x28x9H | 29420 |
| H.E052. | 6 - 86 | 9'000 | Ø70 | N70x3x30x22x9H | 29424 |
| H.E062. | 8 - 107 | 11'000 | Ø80 | N80x3x30x25x9H | 29428 |
| H.E072. | 6 - 318 | 19'000 | Ø90 | N90x3x30x29x9H | 29430 |
| H.E082. | 8 - 403 | 24'000 | Ø100 | N100x4x30x24x9H | 29434 |
| H.E092. | 6 - 339 | 29'000 | Ø110 | N110x4x30x26x9H | 29436 |
| H.E102. | 8 - 419 | 36'000 | Ø120 | N120x4x30x28x9H | 29440 |
| H.E112. | 6 - 314 | 55'000 | Ø130 | N130x4x30x31x9H | 29444 |
| H.E122. | 8 - 404 | 70'000 | Ø140 | N140x4x30x34x9H | 29448 |
| H.E132. | 7 - 319 | 90'000 | Ø160 | N150x5x30x28x9H | 29452 |
| H.E142. | 8 - 386 | 110'000 | Ø170 | N170x5x30x32x9H | 29456 |
| H.E152. | 7 - 325 | 150'000 | Ø180 | N180x5x30x34x9H | 29464 |
| H.E062. | 7 - 357 | 165'000 | Ø190 | N200x8x30x24x9H | 29468 |
