Die Baureihe K bezeichnen Kegelradgetriebe, in denen die Achsen der Antriebs- und Abtriebswelle senkrecht zueinander stehen. Diese Getriebe sind für kleine Spritzgießmaschinen konzipiert.
Antriebsvarianten
|

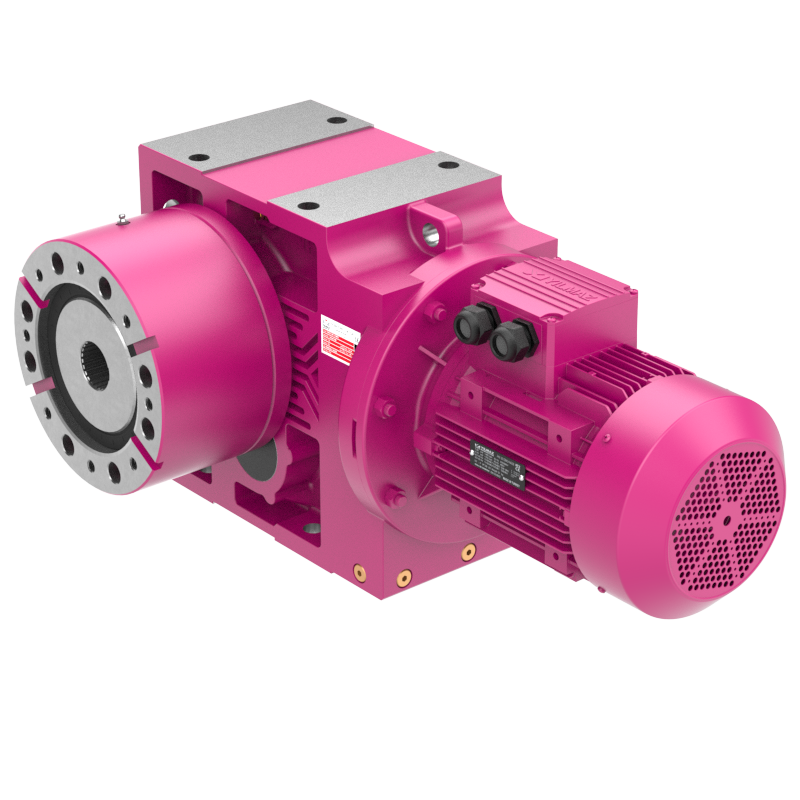

Baureihe KRE
mit direkt gekoppeltem Motor
|

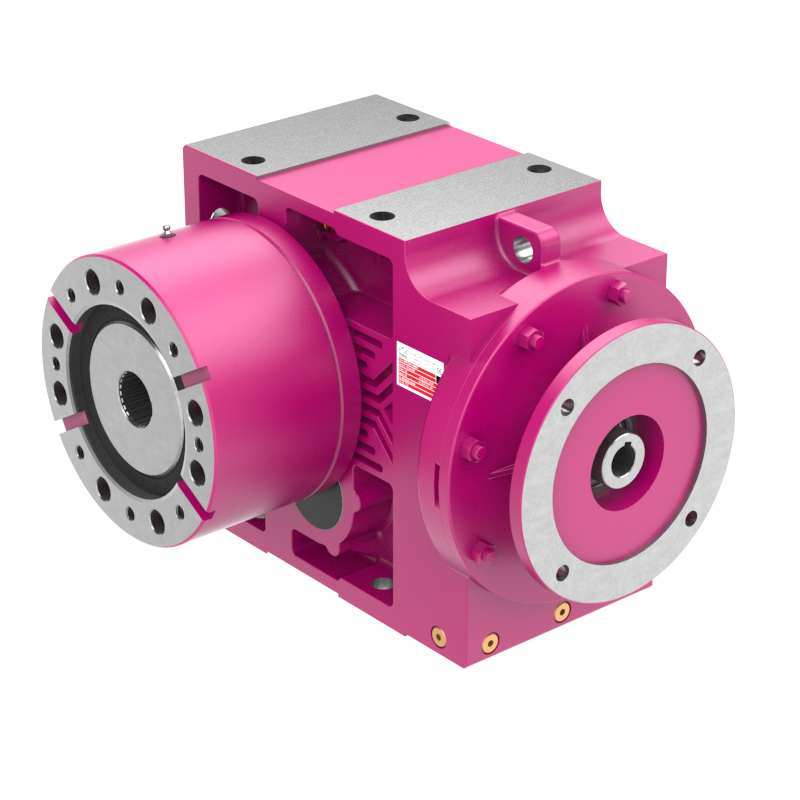

Baureihe KNE
mit IEC B5/B14 Flansch
|

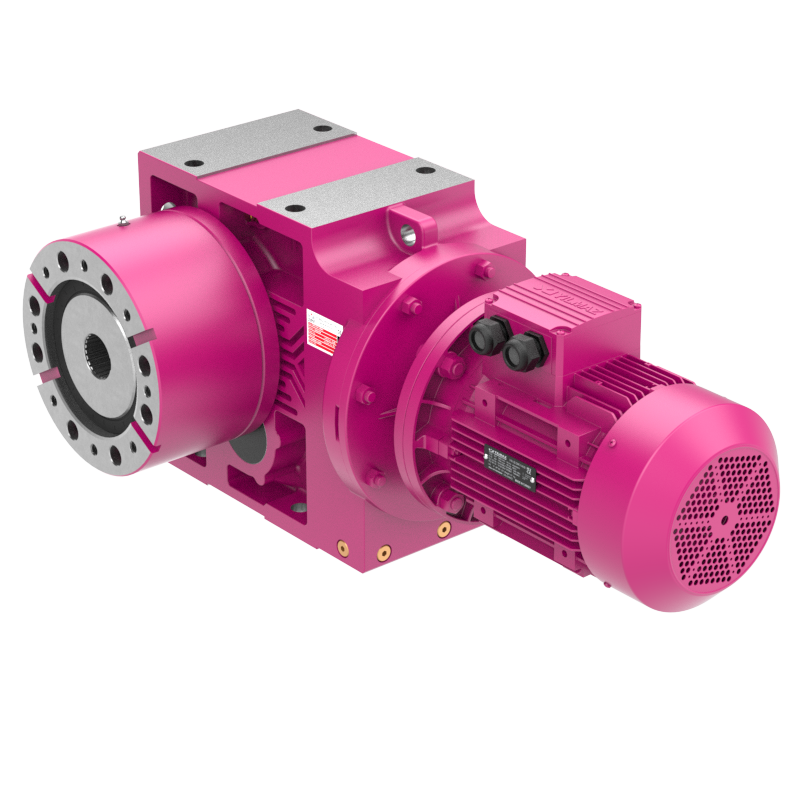

Baureihe KVE
IEC B5/B14 Flansch und Motor
|

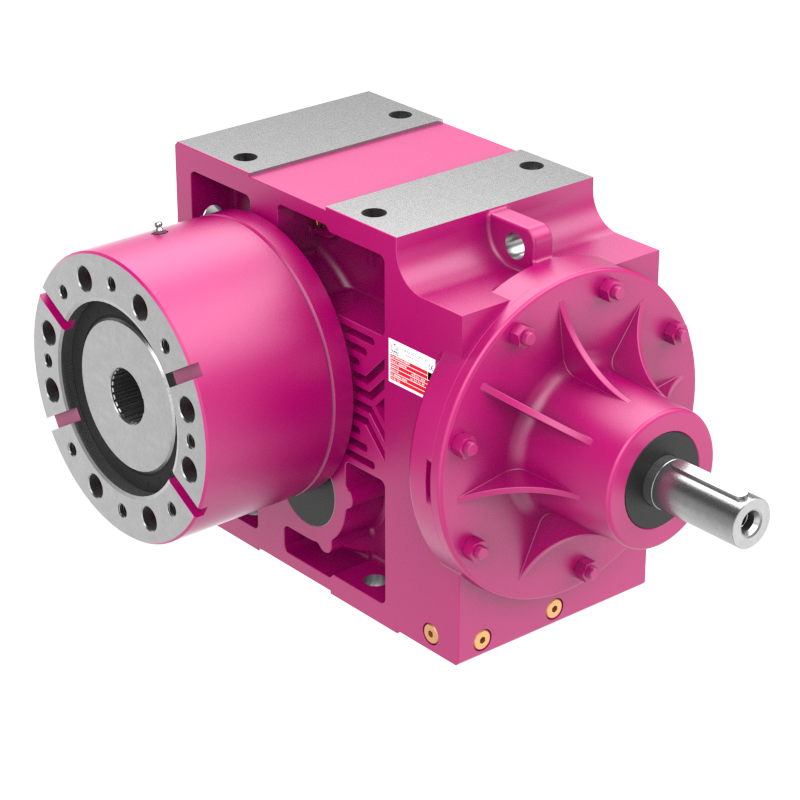

Baureihe KTE
mit Vollwelle
|
 |
 |
 |
 |
Abtriebsvarianten
|
Baureihe K.E.0E
Extruder mit Hohlwelle
|

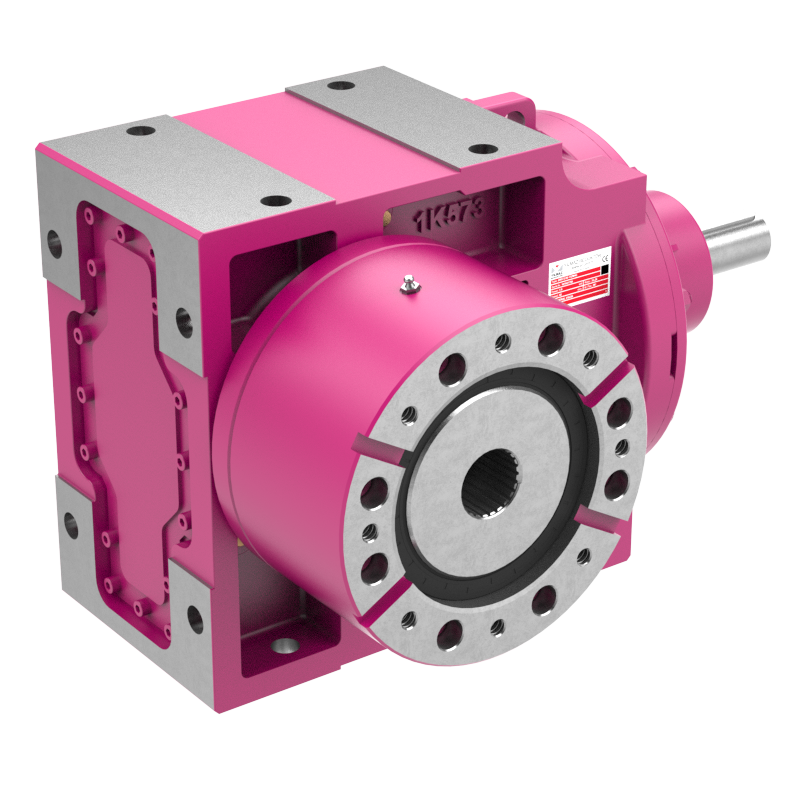

Baureihe K.E.0EK
Extruder mit Hohlkeilwelle
(DIN 5480)
|
 |
 |
|
Leistungsmerkmale
|
Technische Daten
|

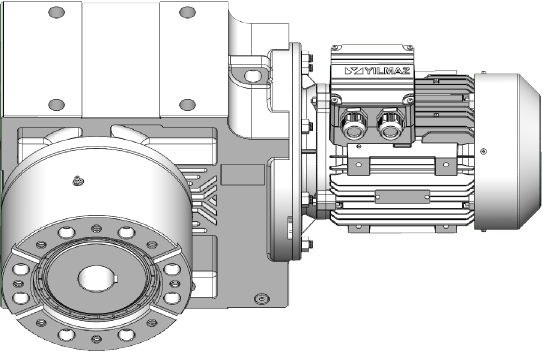

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Hohlwellendurchmesser [mm] |
| K.E27 | 7 - 1'759 | 450 | Ø25 |
| K.E28 | 6 - 3'333 | 600 | Ø30 |
| K.E37 | 6 - 3'467 | 820 | Ø35 |
| K.E47 | 6 - 5'227 | 1'550 | Ø40 |
| K.E57 | 7 - 6'612 | 2'700 | Ø50 |
| K.E67 | 8 - 12'681 | 4'300 | Ø60 |
| K.E77 | 7 - 15'619 | 8'000 | Ø70 |
| K.E87 | 10 - 12'789 | 15'000 | Ø80 |
| K.E97 | 12 - 15'681 | 20'000 | Ø90 |
