Bei Mischanlagen entstehen abhängig vom gemischten Medium Axial- und Querkräfte auf die Abtriebswelle, von der diese Kräfte beseitigt werden müssen. Bei der Konstruktion müssen diese externen Kräfte berücksichtigt und die Lager entsprechend ausgewählt werden. Deshalb sind eine verstärkte Lagerung und Abtriebswelle notwendig.
Antriebsvarianten
|

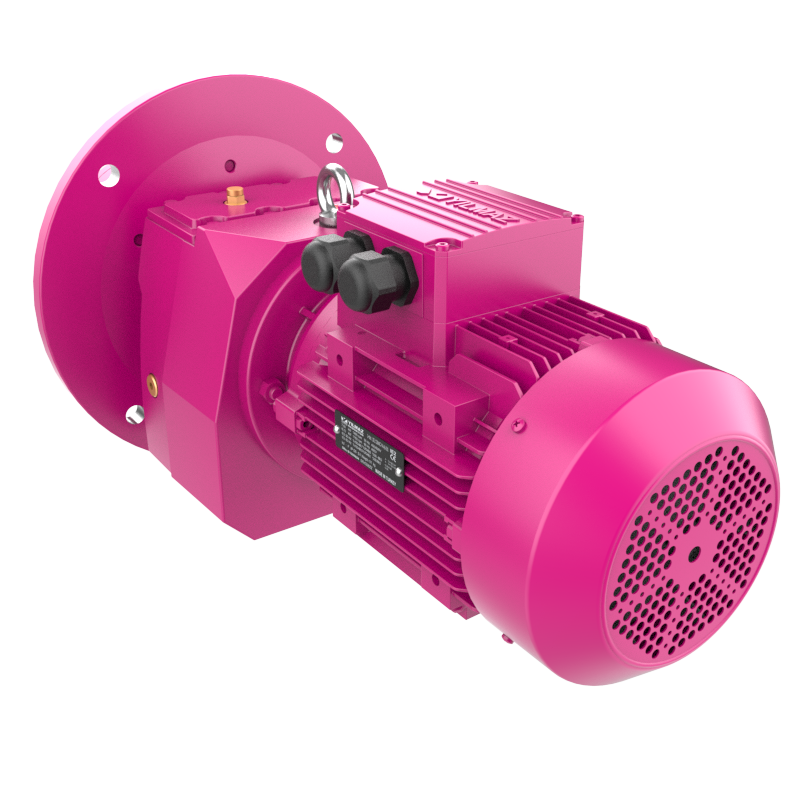

Baureihe NRB
mit direkt gekoppeltem Motor
|

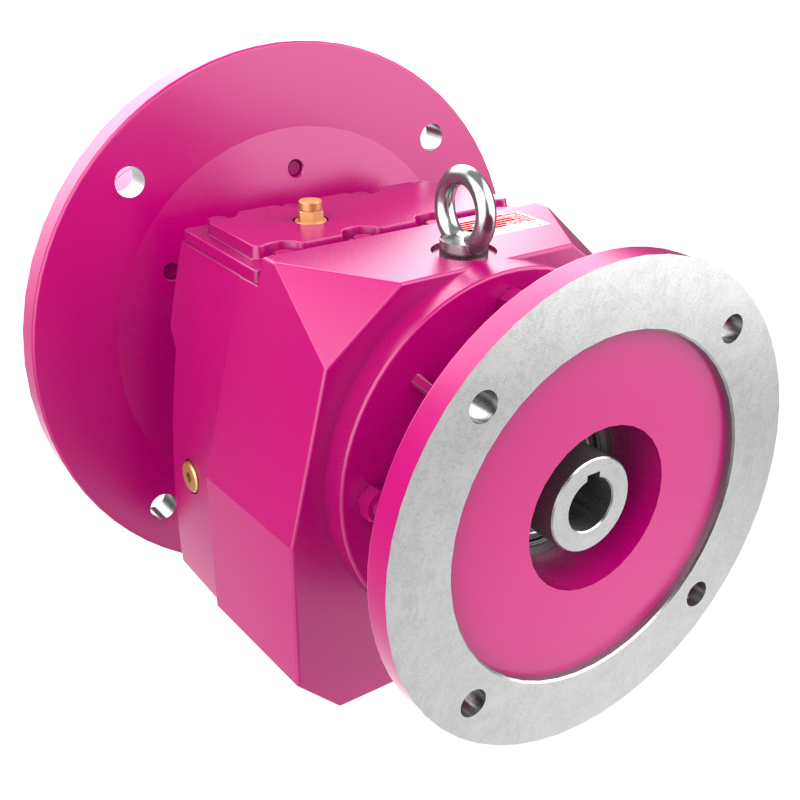

Baureihe NNB
mit IEC B5/B14 Flansch
|

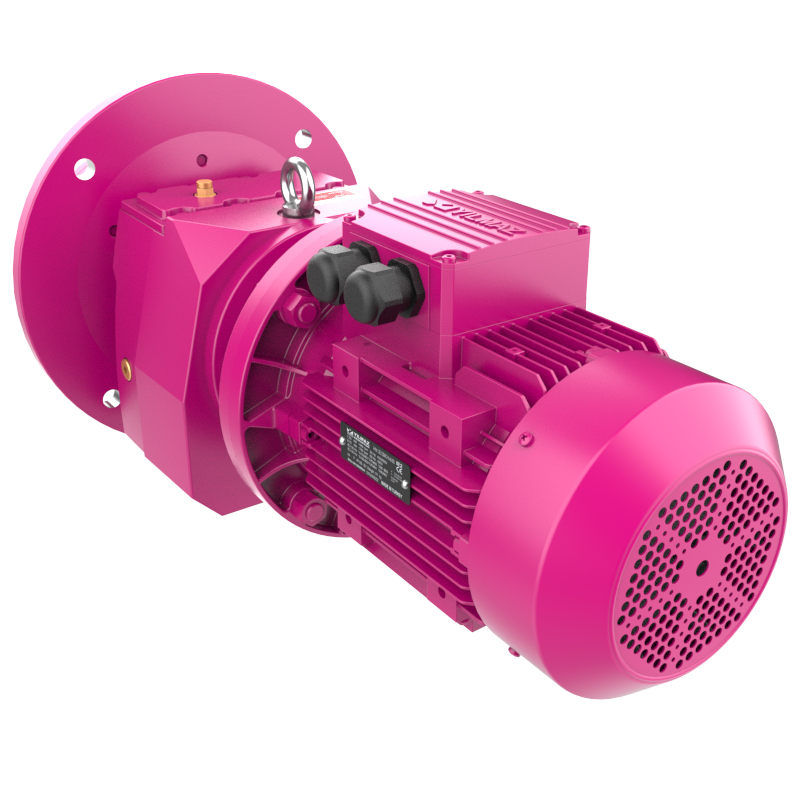

Baureihe NVB
IEC B5/B14 Flansch und Motor
|

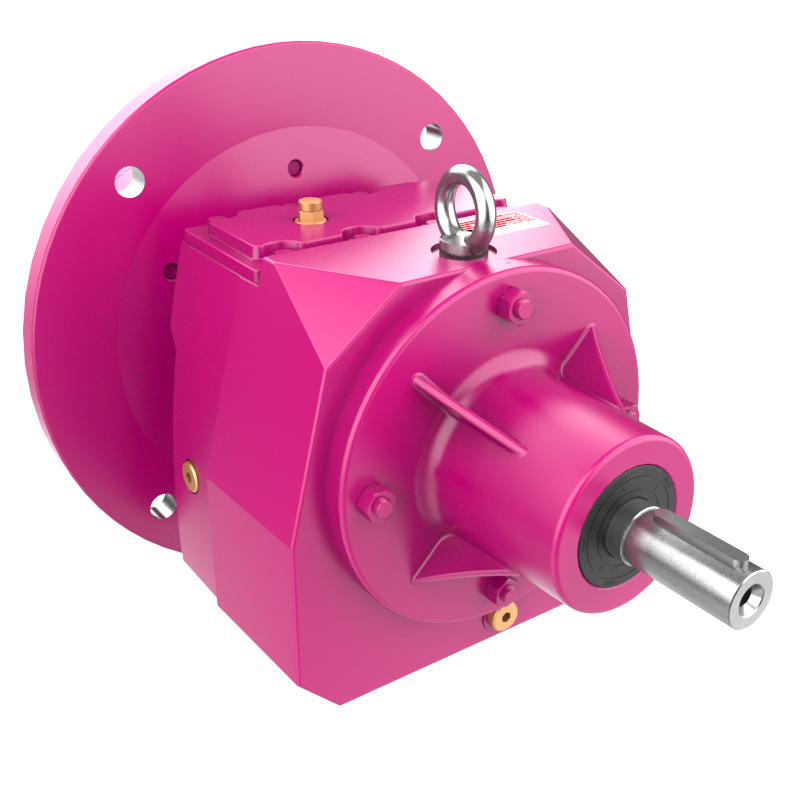

Baureihe NTB
mit Vollwelle
|
 |
 |
 |
 |
Abtriebsvarianten
|

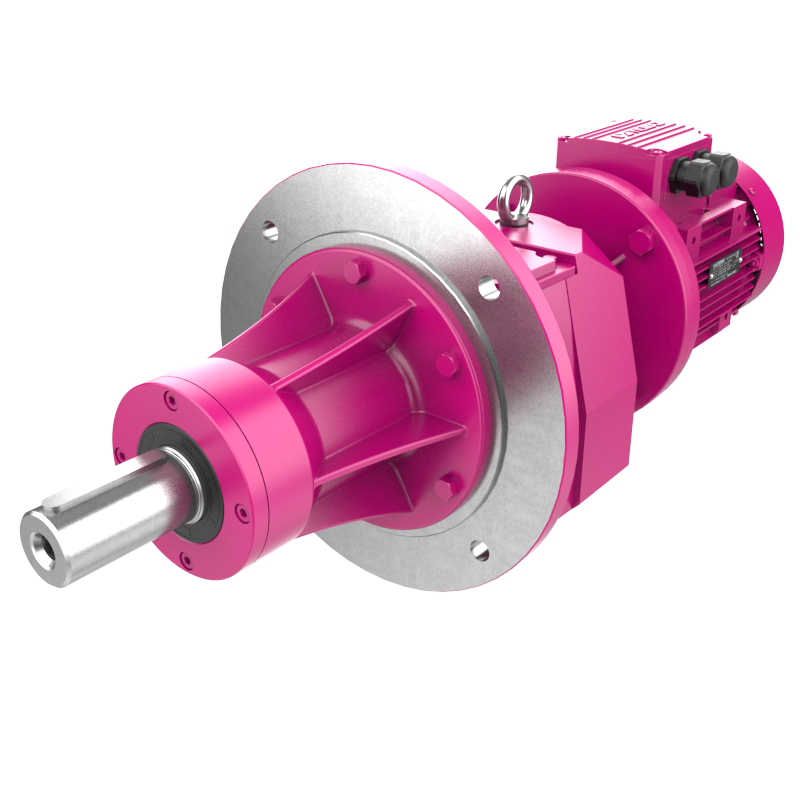

Baureihe NRB
mit Vollwelle
|
 |
|
Leistungsmerkmale
|
Technische Daten
|

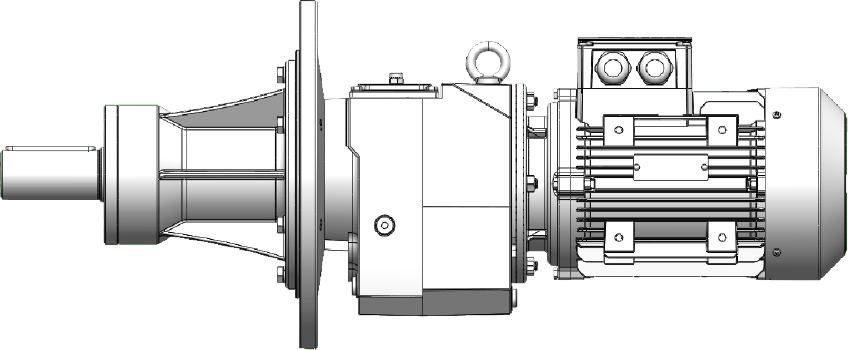

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Abtriebswelle Durchmesser/Länge [mm] |
| N.B20 | 4 - 68 | 280 | Ø30/60 |
| N.B27 | 3 - 2'920 | 450 | Ø35/70 |
| N.B28 | 3 - 3'215 | 600 | Ø40/80 |
| N.B37 | 3 - 4'946 | 820 | Ø50/100 |
| N.B47 | 3 - 7'459 | 1'550 | Ø60/120 |
| N.B57 | 4 - 8'092 | 3'000 | Ø70/140 |
| N.B67 | 3 - 17'441 | 4'300 | Ø80/170 |
| N.B77 | 5 - 23'464 | 8'000 | Ø100/200 |
| N.B87 | 4 - 17'502 | 13'000 | Ø110/210 |
| N.B97 | 7 - 20'052 | 18'000 | Ø125/210 |
