Die Baureihe V bestehen aus Stirnradzahnrädern. Sie sind als Antriebseinheiten für Hubwerkstrommeln konzipiert. Die Abtriebswellen sind nach DIN 5480 angefertigt. Der Achsenabstand zwischen Ein- und Ausgangswelle ist lang und sie stehen parallel zueinander.
Antriebsvarianten
|

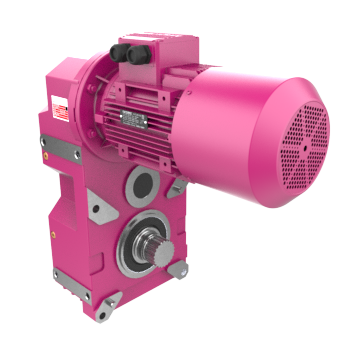

Baureihe VR
mit direkt gekoppeltem Motor
|
 |
Abtriebsvarianten
|
Baureihe VR.1K
Vielkeilwelle (DIN 5480)
|

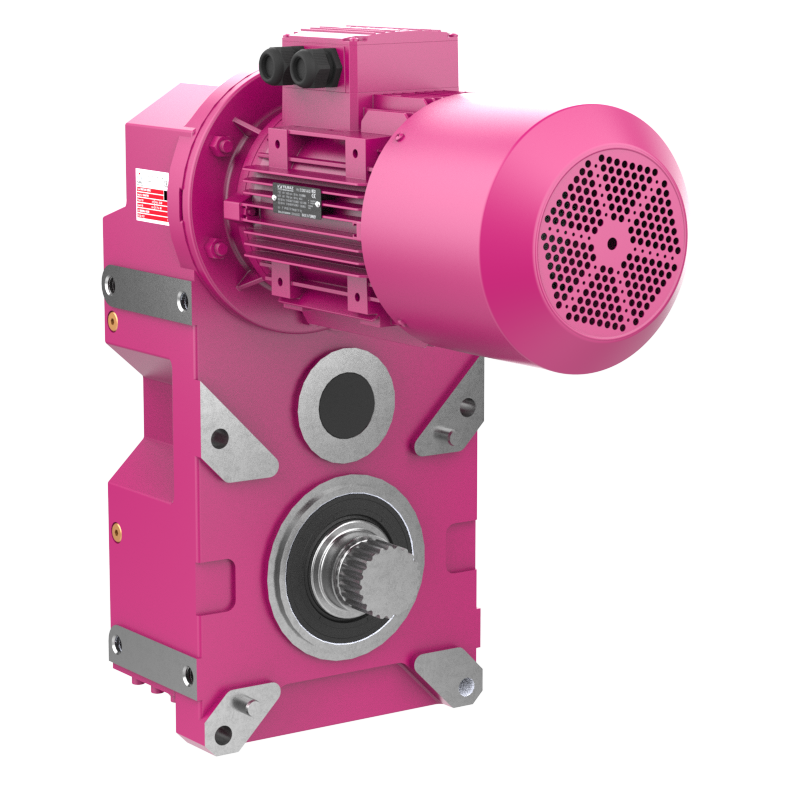

Baureihe VR.1L-1M
Vielkeilwelle-Optional (DIN 5480)
|

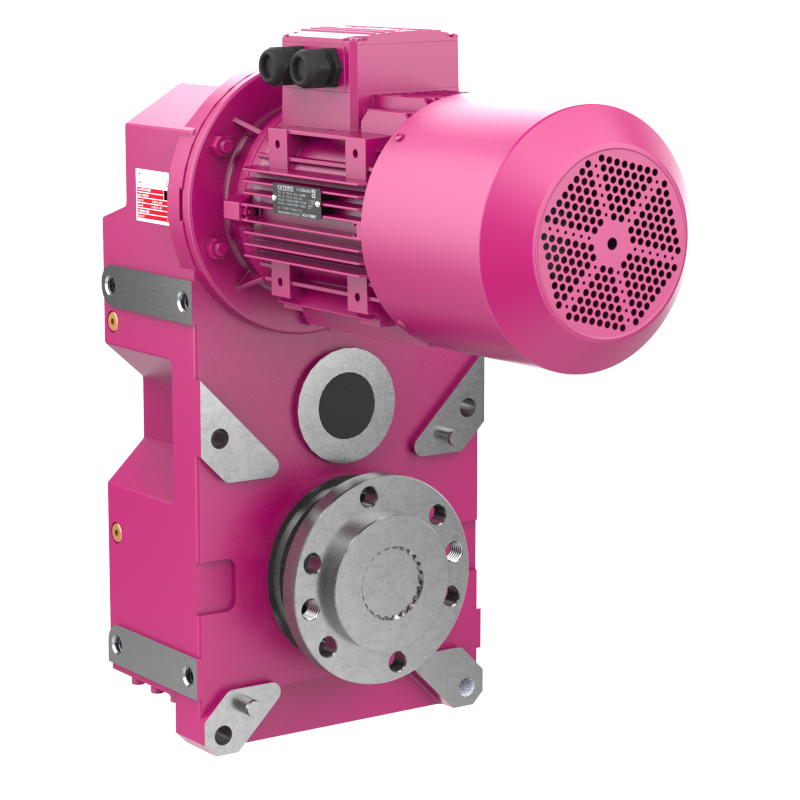

Baureihe VR.0T
Flanschanschluss für Kabeltrommel
|
 |
 |
 |
|
Leistungsmerkmale
|
Technische Daten
|

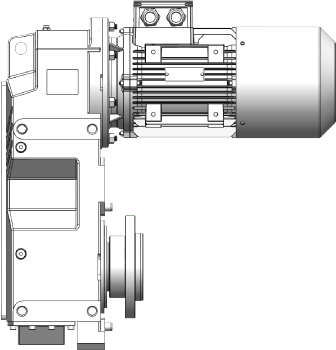

Baugrösse |

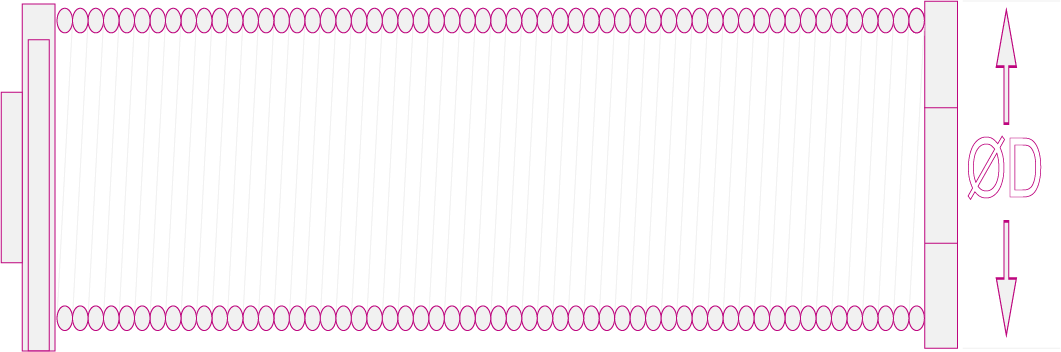

Min. Trommeldurchmesser [mm] |

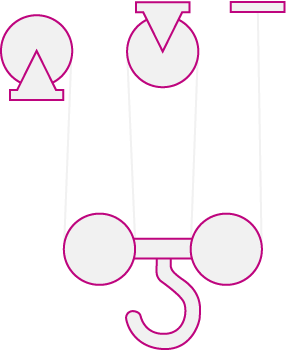

Einscherung |

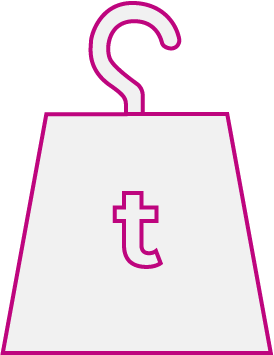

Max. Belastung [Tonnen] |
| VR273. | Ø140 | 4/1 | 2.0 |
| VR373. | Ø140 | 4/1 | 3.2 |
| VR473. | Ø170 | 4/1 | 6.3 |
| VR573. | Ø266 | 4/1 | 12.5 |
| VR673. | Ø295-325 | 4/1 | 20-25 |
| VR773. | Ø320 | 4/1 | 32 |
| VR873. | Ø400 | 4/1 | 50 |
