Die Baureihe D sind Stirnradgetriebe. Die Antriebs- und Abtriebswelle sind parallel zueinander angeordnet. Diese Getriebe können mittels einer Fußverbindung oder Drehmomentstütze an die angetriebenen Maschine angekoppelt werden. Außerdem haben die Gehäuse die Stellen für Fußmontage an beiden Seiten und lassen sich somit auch von beiden Seiten montieren.
Antriebsvarianten
|

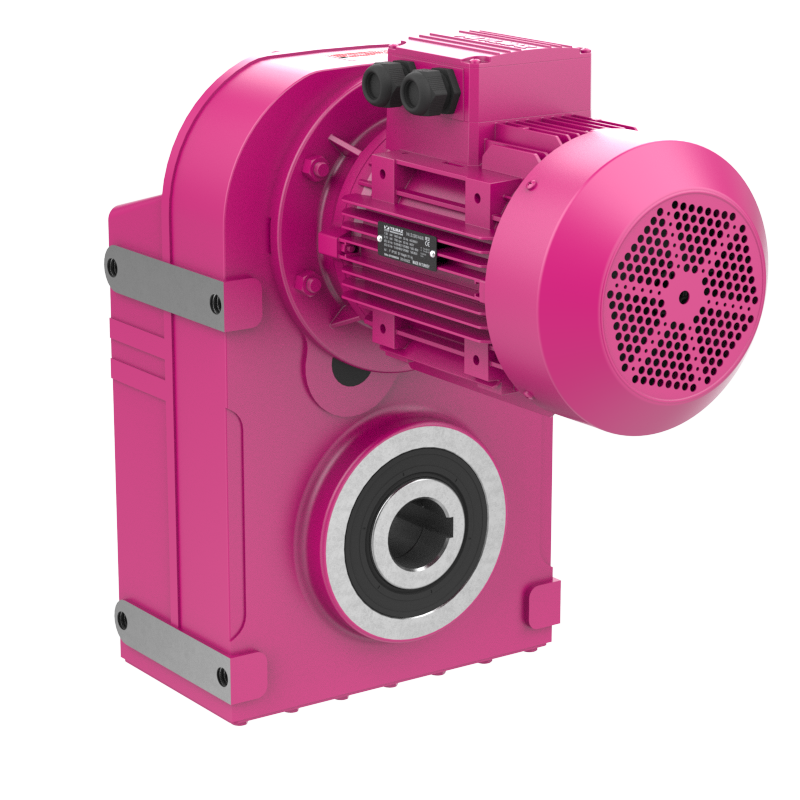

Baureihe DR
mit direkt gekoppeltem Motor
|

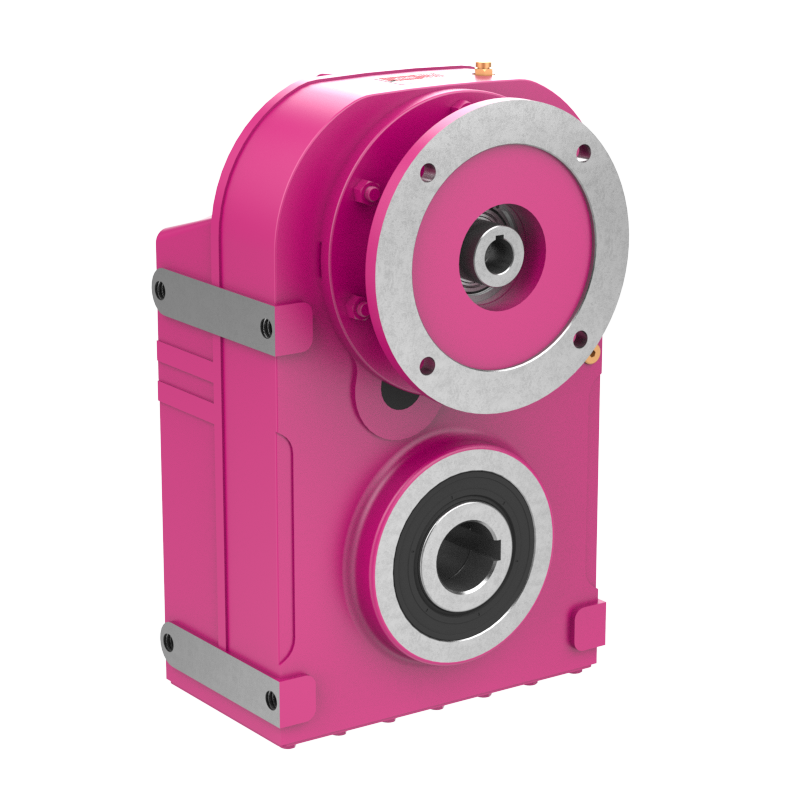

Baureihe DN
mit IEC B5/B14 Flansch
|

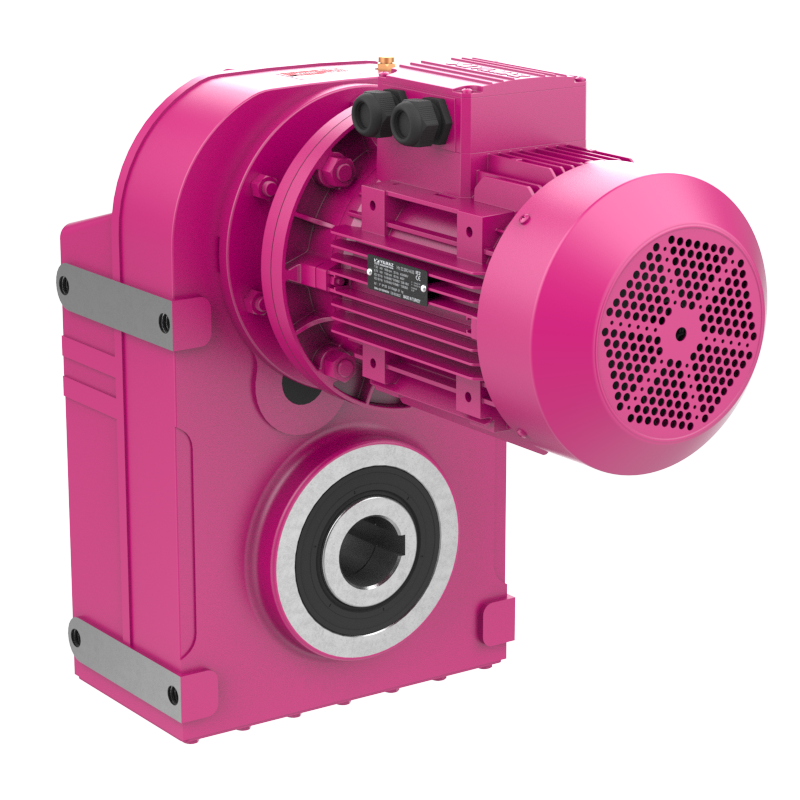

Baureihe DV
mit IEC B5/B14 Flansch und Motor
|

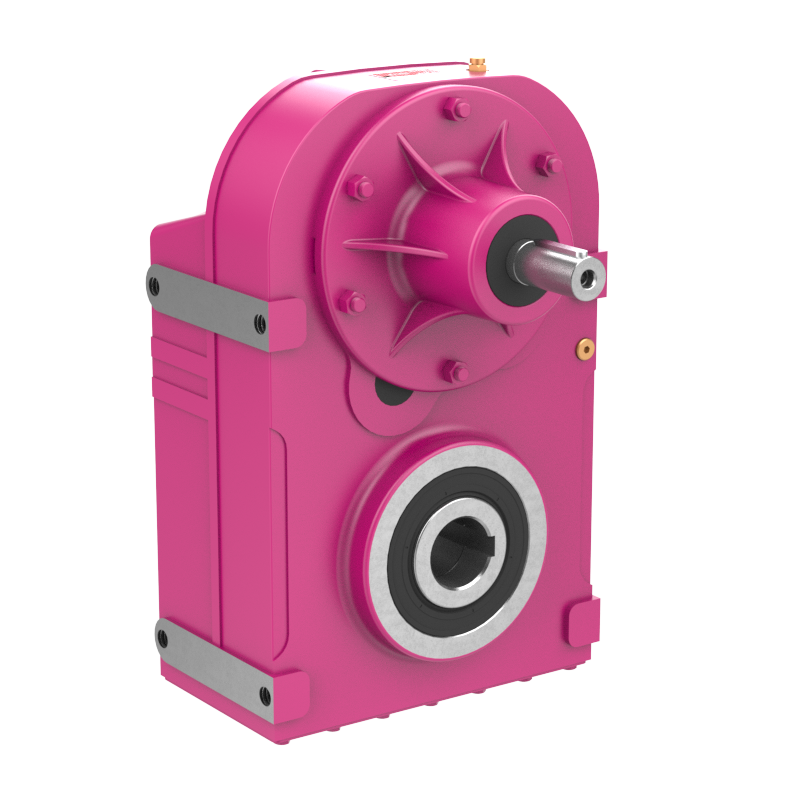

Baureihe DT
mit Vollwelle
|
 |
 |
 |
 |
Abtriebsvarianten
|

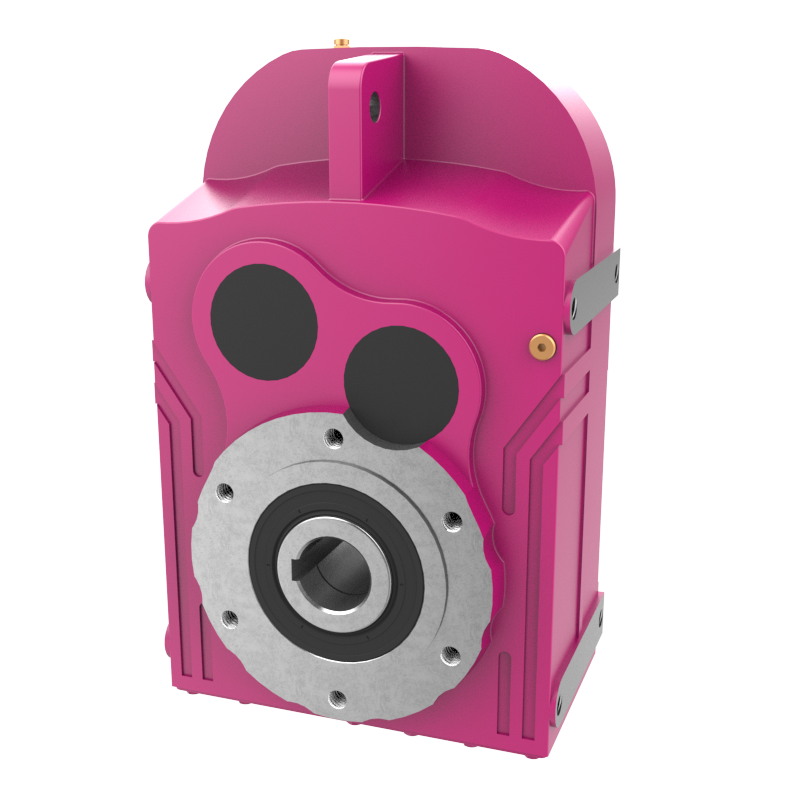

Baureihe D.00
mit Hohlwelle
|

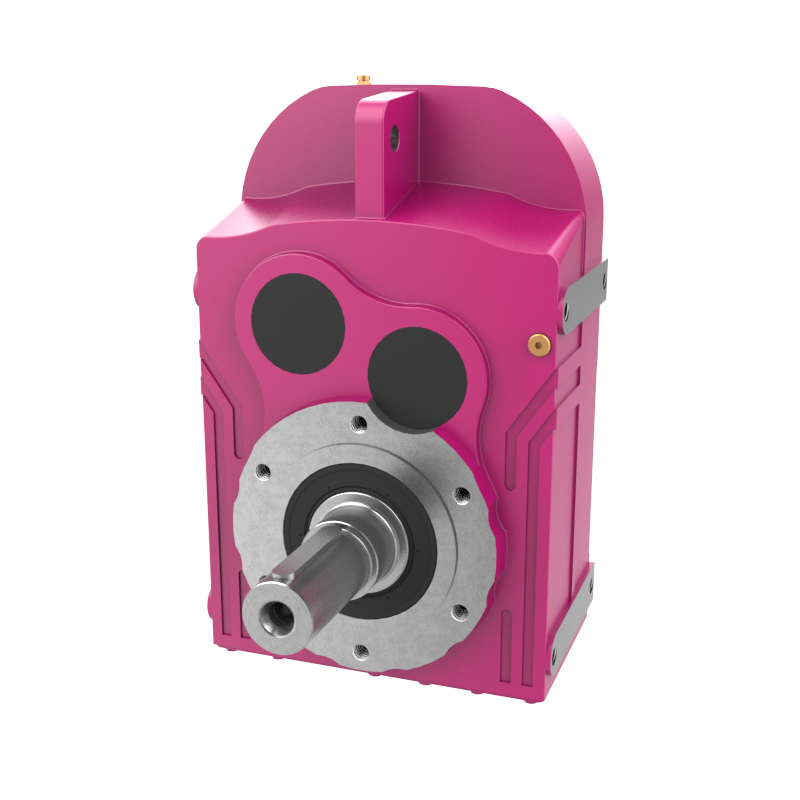

Baureihe D.01
mit Vollwelle
|

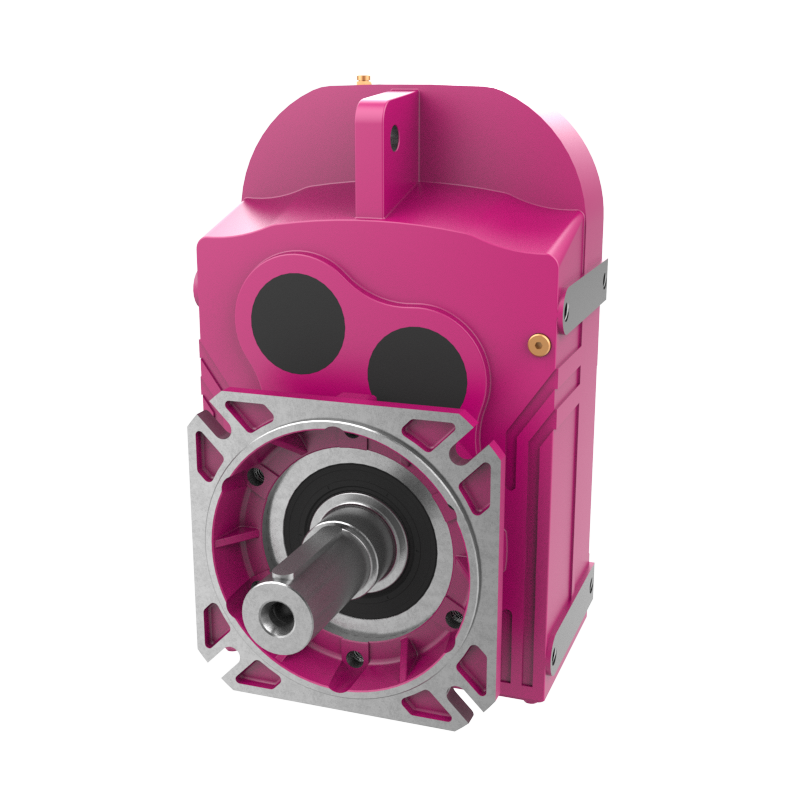

Baureihe D.02
mit Vollwelle und Flansch
|

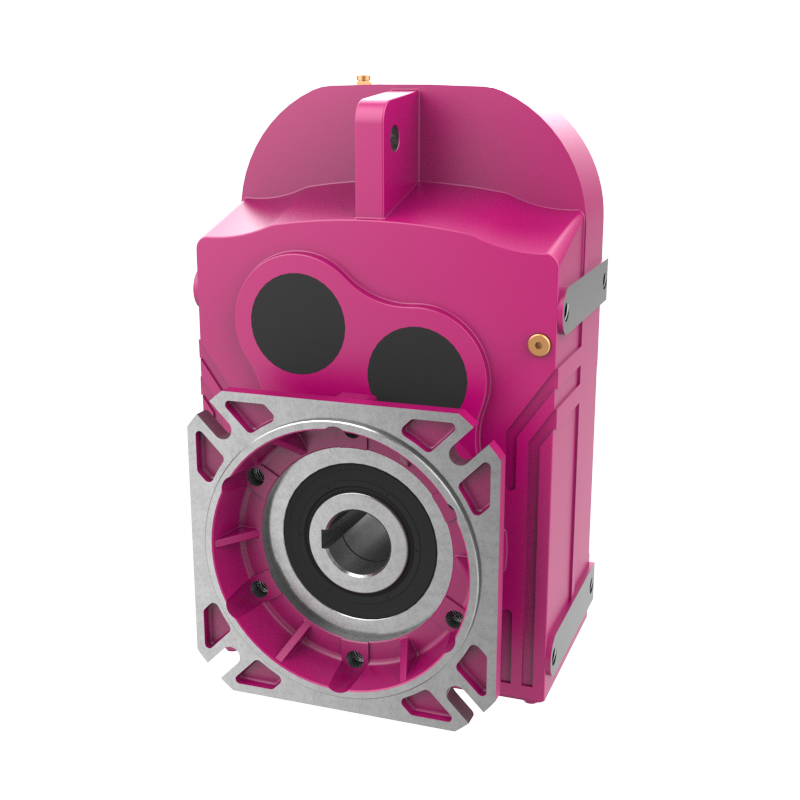

Baureihe D.03
mit Hohlwelle und Flansch
|
 |
 |
 |
 |
|

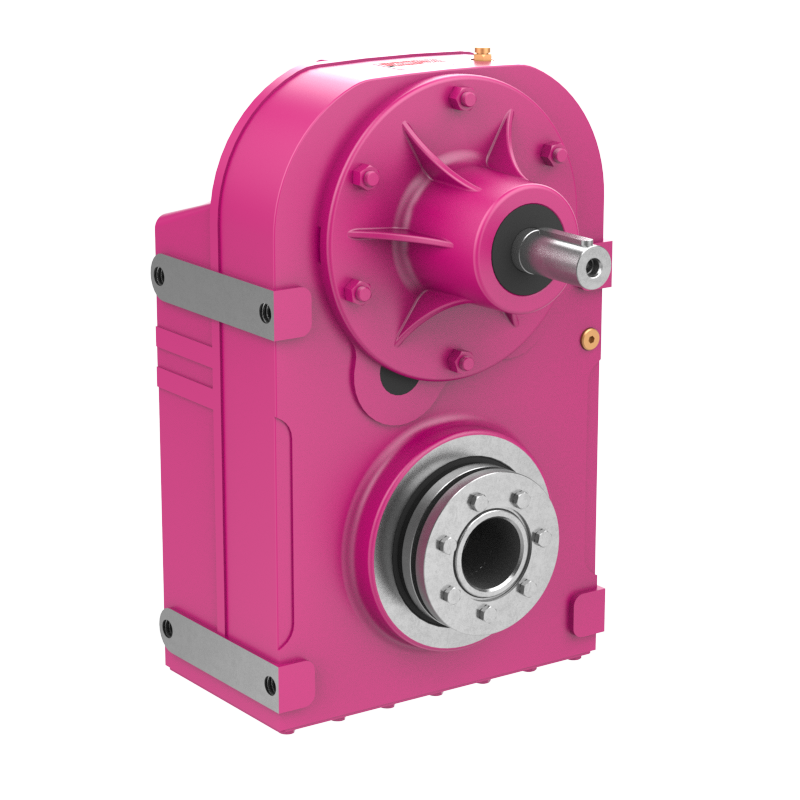

Baureihe D.0S
mit Schrumpfscheibe
|

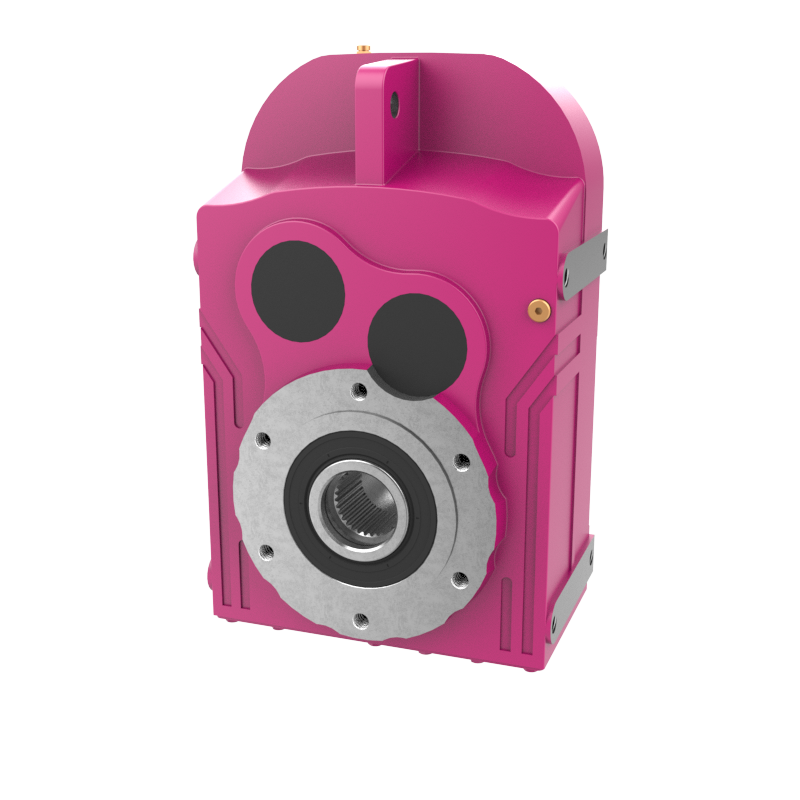

Baureihe D.0K
mit Hohlkeilwelle (DIN 5480)
|

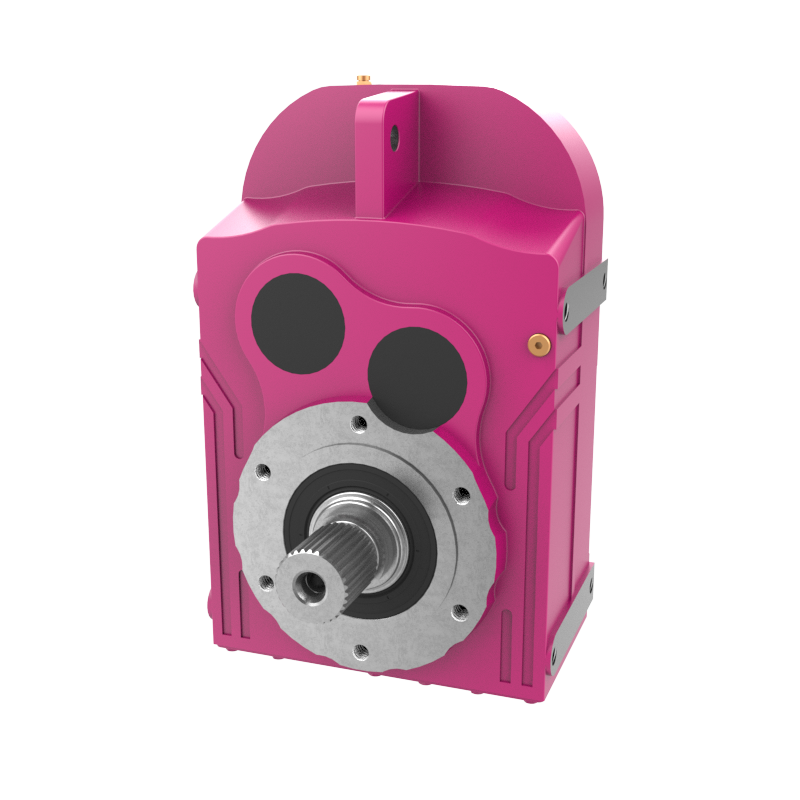

Baureihe D.1K
mit Vielkeilwelle (DIN 5480)
|

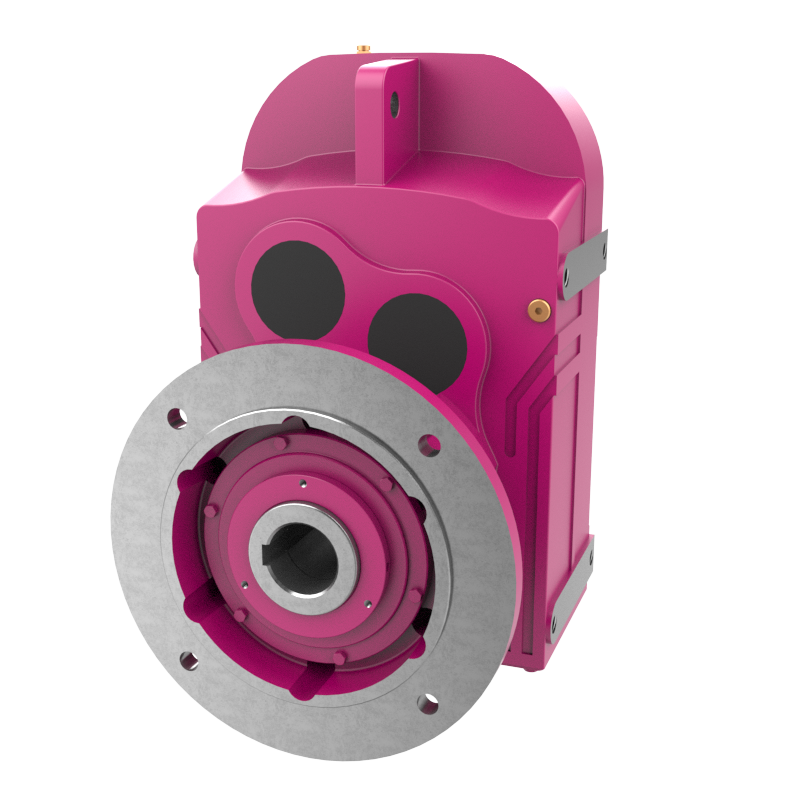

Baureihe D.B.0A
Drywell mit Hohlwelle
|
 |
 |
 |
 |
|

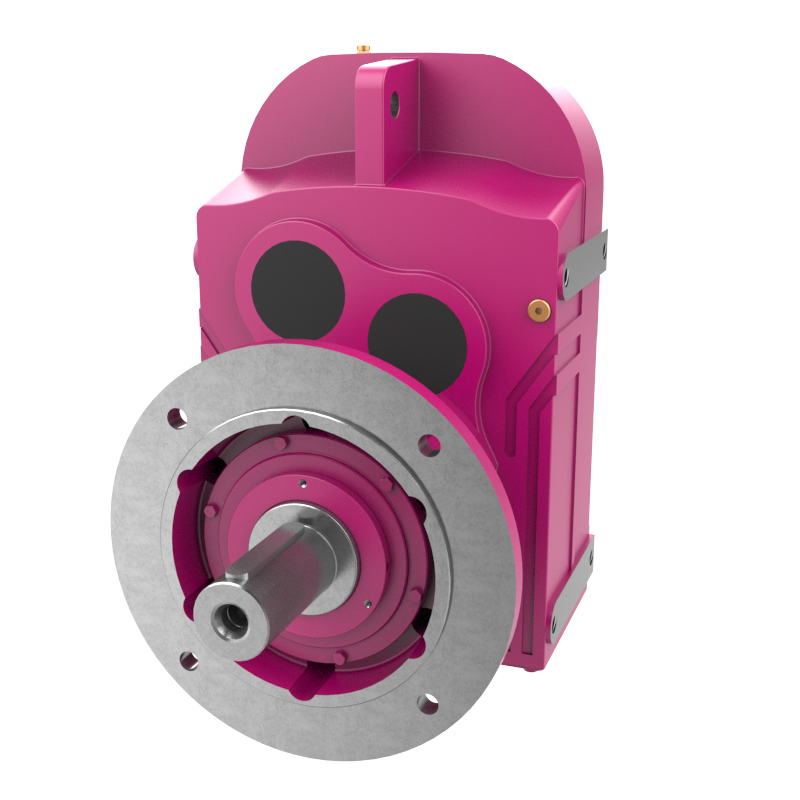

Baureihe D.B.1A
Drywell mit Vollwelle
|

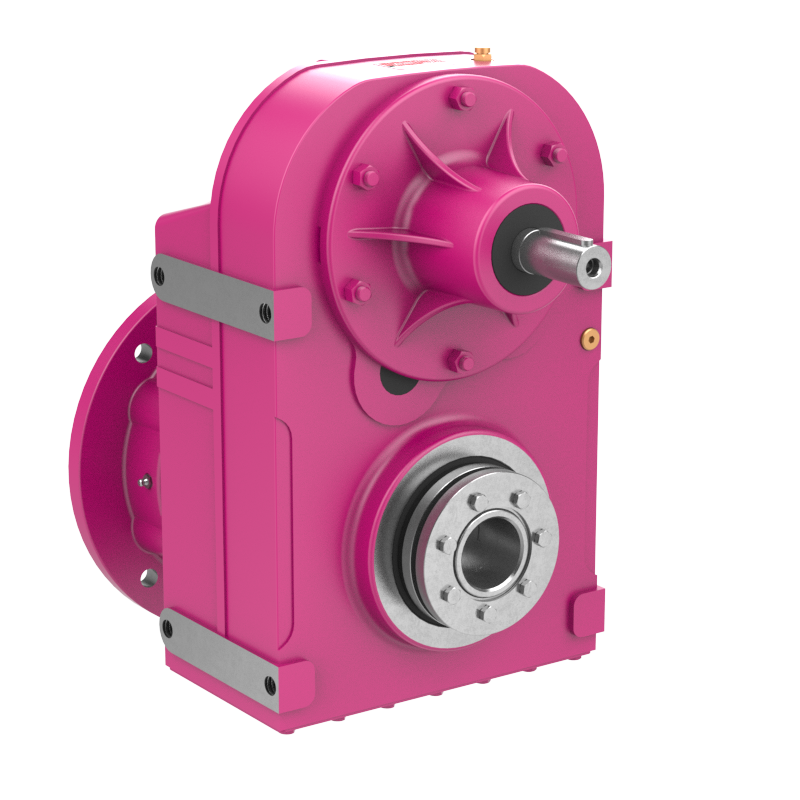

Baureihe D.B.SA
Drywell mit Schrumpfscheibe
|

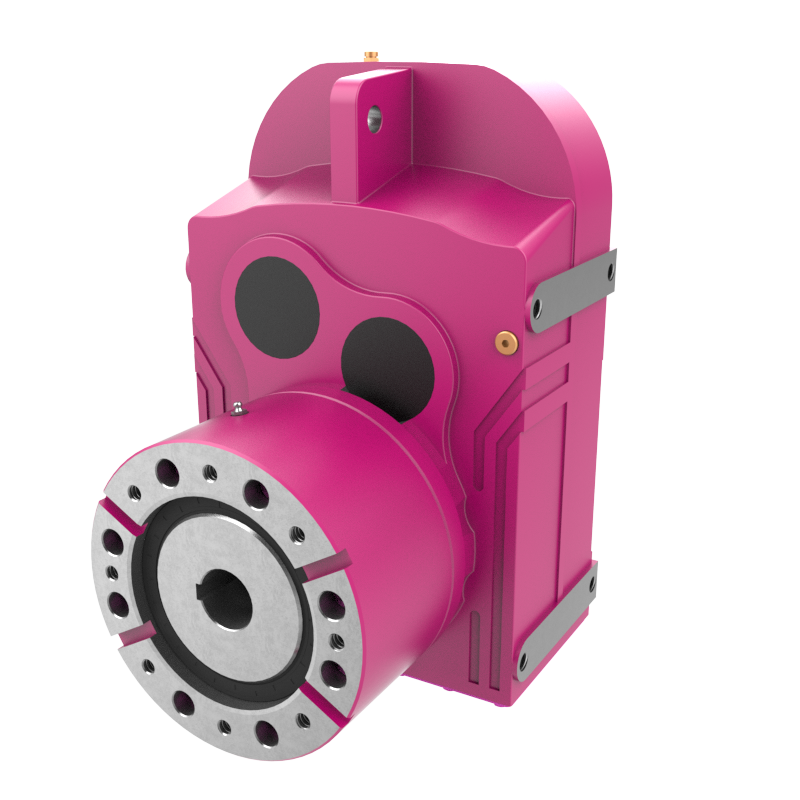

Baureihe D.E.0E
Extruderausführung
|

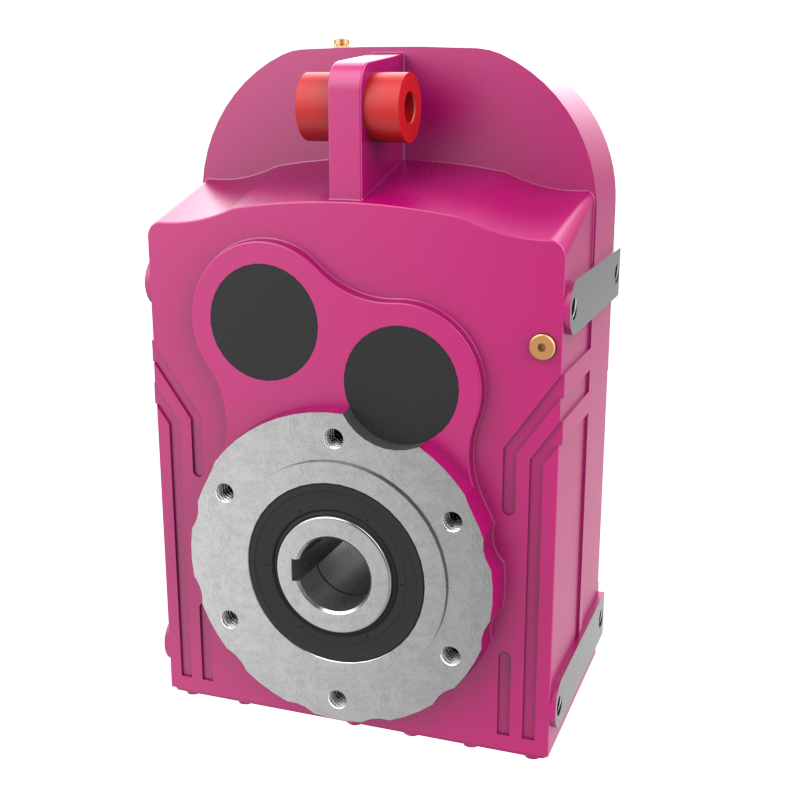

Baureihe D.TK
Drehmomentstütze
|
 |
 |
 |
 |
|
Leistungsmerkmale
|
Optionen und Zubehör
|
Technische Daten
|

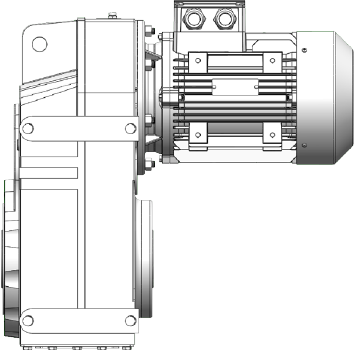

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Hohlwellendurchmesser [mm] |
| D07 | 6 - 180 | 150 | Ø25 |
| D17 | 5 - 143 | 200 | Ø30 |
| D27 | 5 - 2'907 | 450 | Ø35 |
| D28 | 4 - 3'800 | 600 | Ø40 |
| D37 | 4 - 4'820 | 820 | Ø40 |
| D47 | 4 - 6'136 | 1'550 | Ø50 |
| D57 | 4 - 10'147 | 3'000 | Ø60 |
| D67 | 4 - 9'508 | 4'300 | Ø70 |
| D77 | 4 - 24'963 | 8'000 | Ø90 |
| D87 | 6 - 20'226 | 13'000 | Ø110 |
| D97 | 7 - 20'556 | 18'000 | Ø120 |
