Die Baureihe K besteht aus Kegel- und Stirnräder. Die Antriebs- und Abtriebswelle stehen senkrecht zueinander. Die Montage kann über eine Fußbefestigung, Flanschausführung oder mit einer Drehmomentstütze geschehen.
Antriebsvarianten
|

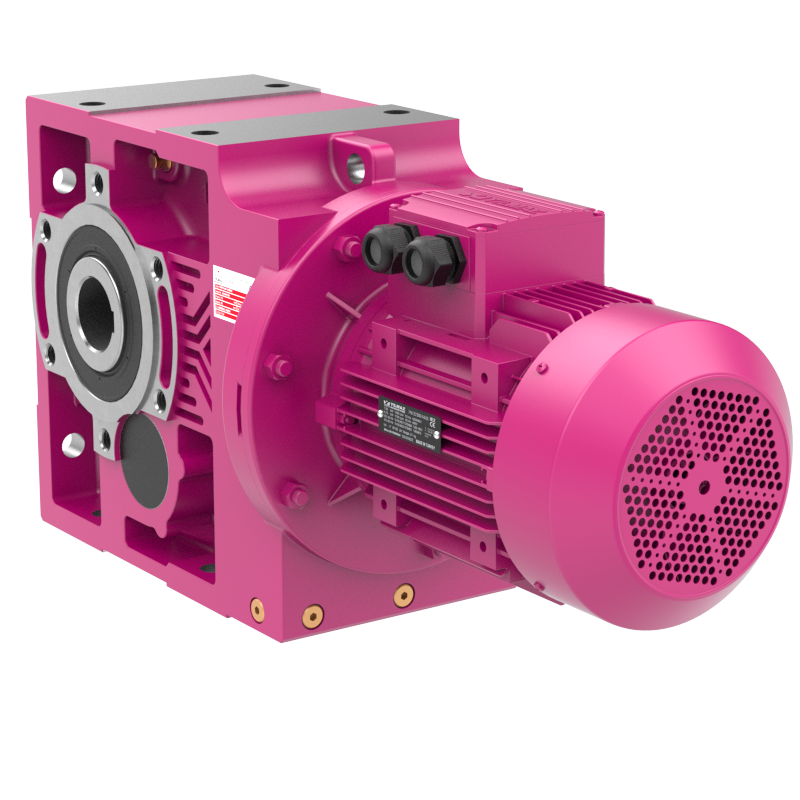

Baureihe KR
mit direkt gekoppeltem Motor
|

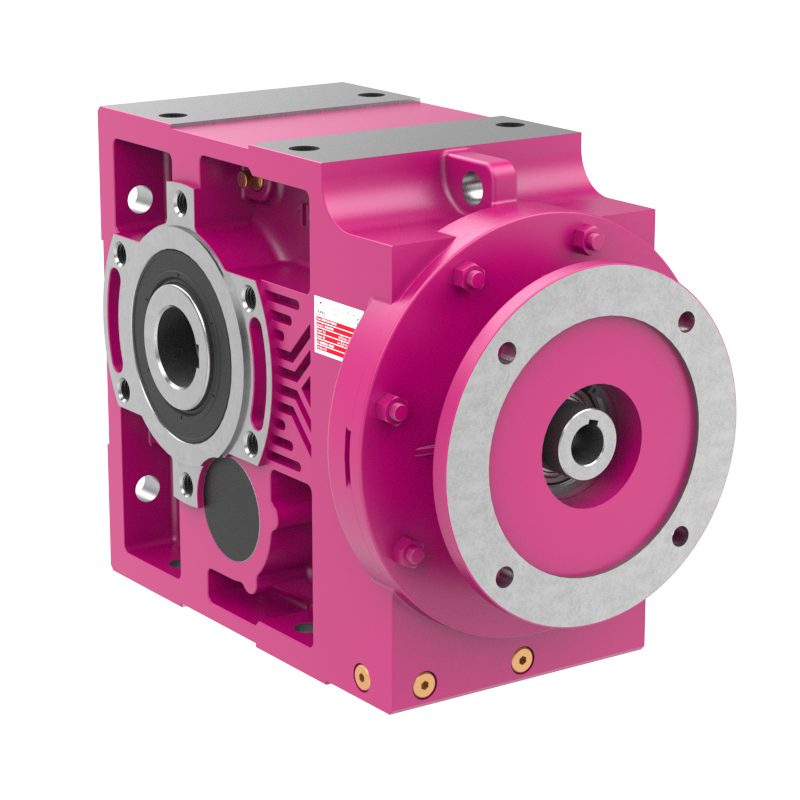

Baureihe KN
mit IEC B5/B14 Flansch
|

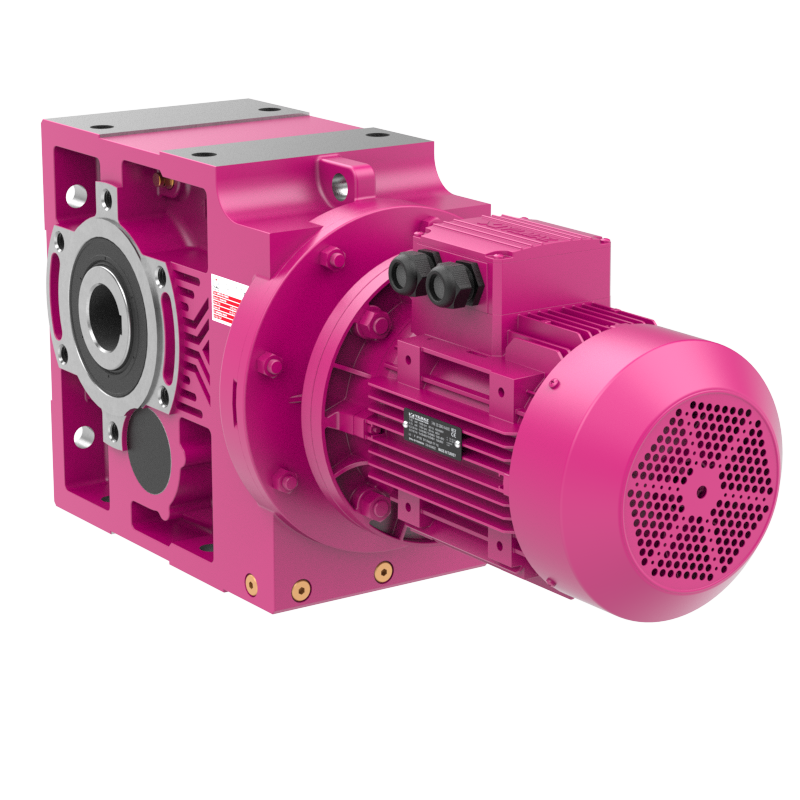

Baureihe KV
mit IEC B5/B14 Flansch und Motor
|

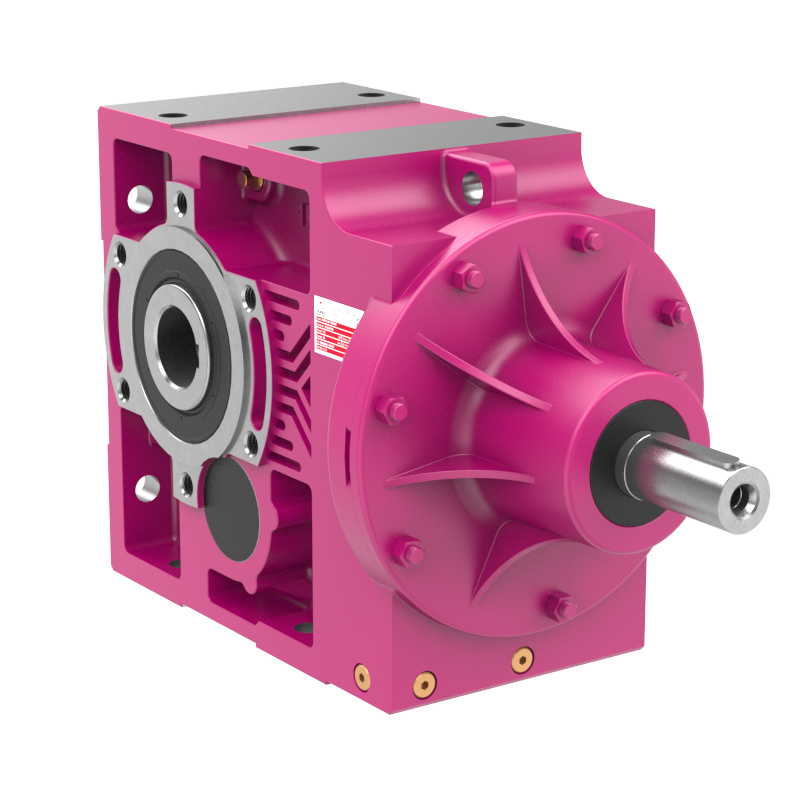

Baureihe KT
mit Vollwelle
|
 |
 |
 |
 |
Abtriebsvarianten
|

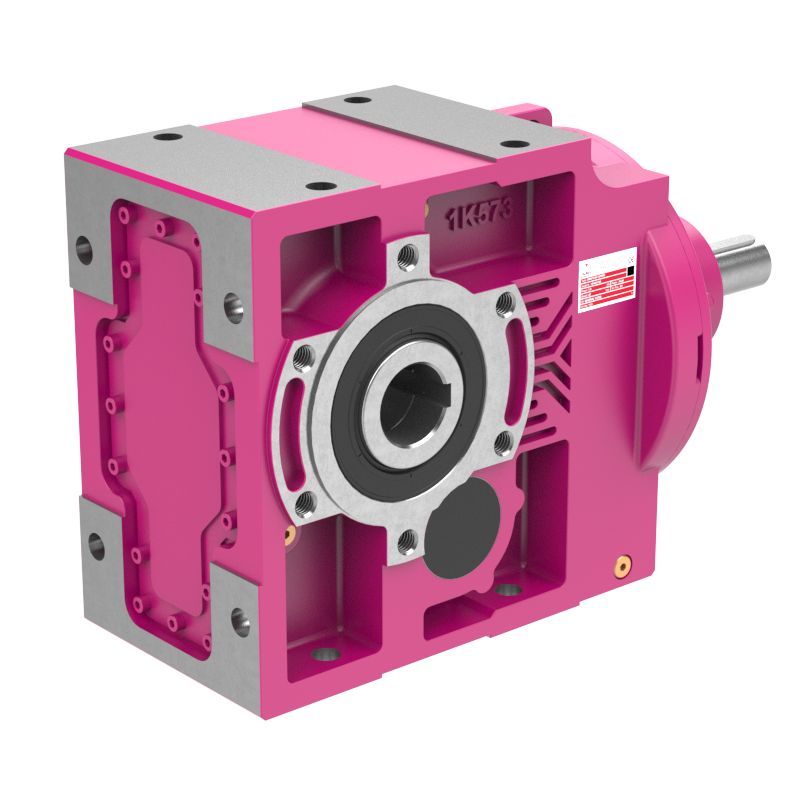

Baureihe K.00
mit Hohlwelle
|

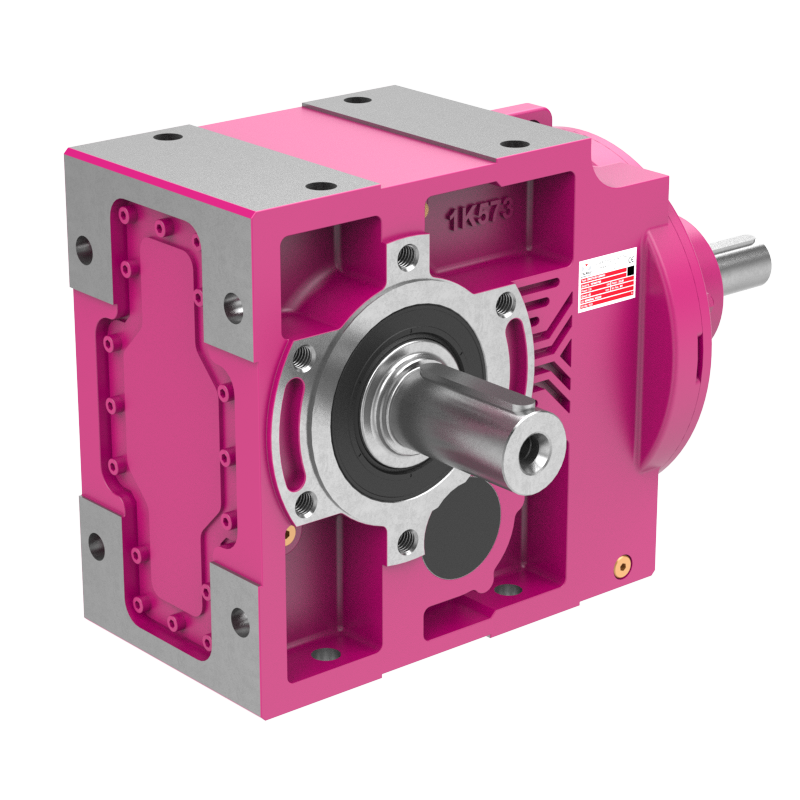

Baureihe K.01
mit Vollwelle
|

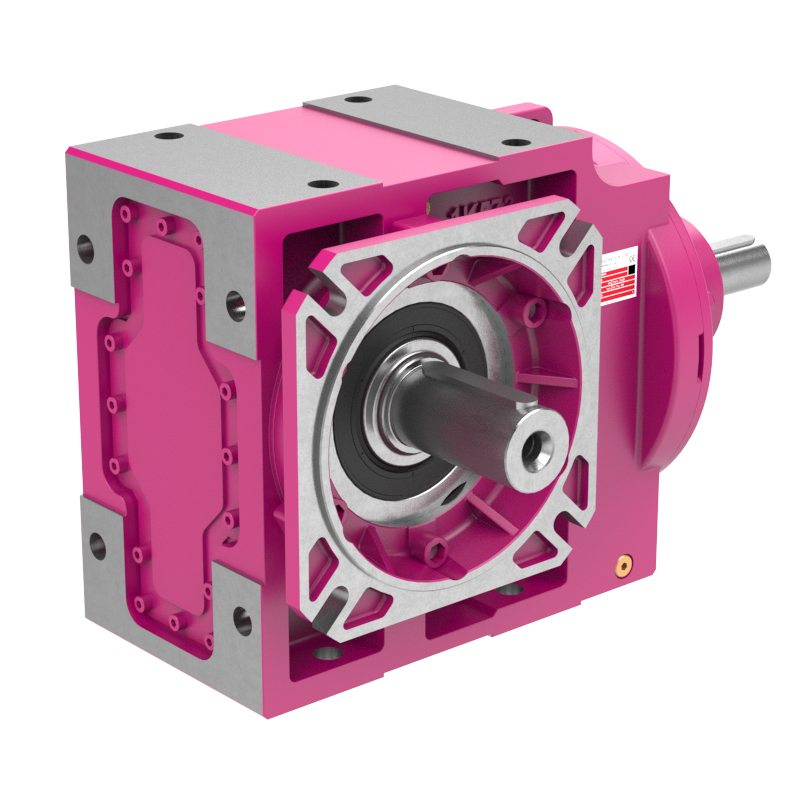

Baureihe K.02
mit Vollwelle und Flansch
|

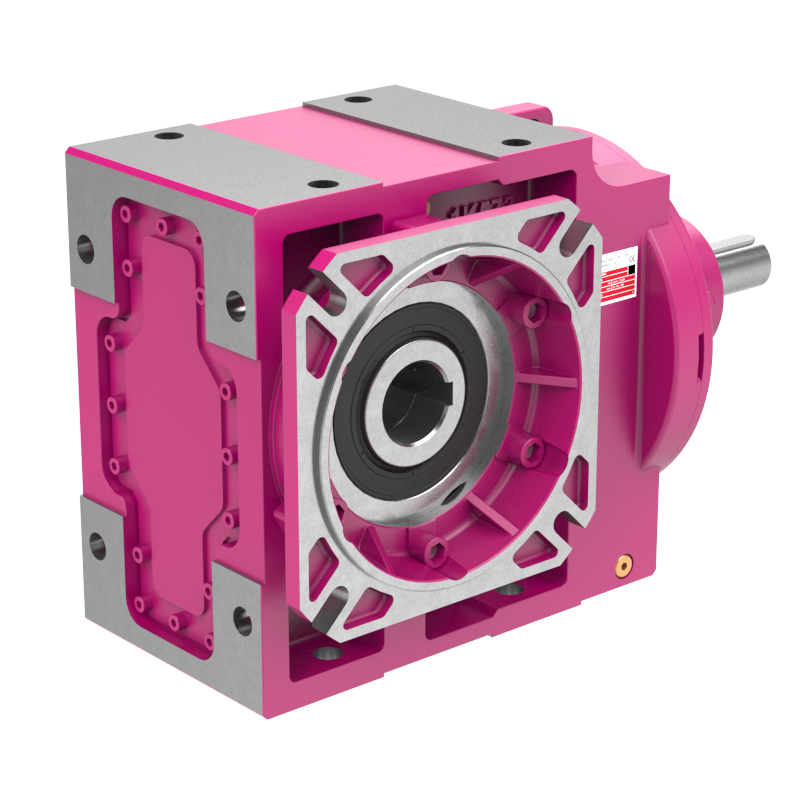

Baureihe K.03
mit Hohlwelle und Flansch
|
 |
 |
 |
 |
|

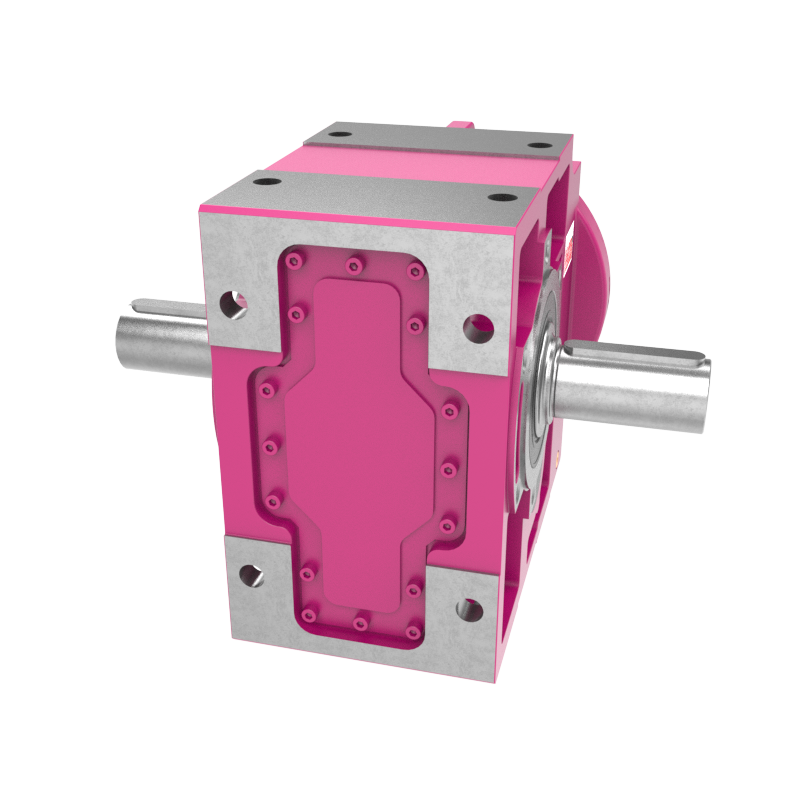

Baureihe K.04
mit doppelter Vollwelle
|

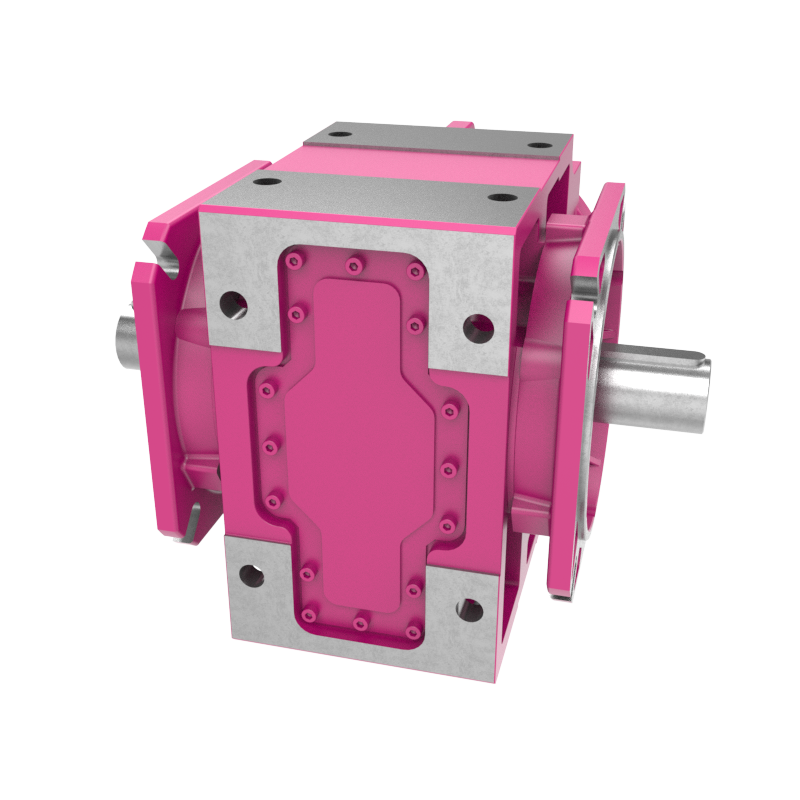

Baureihe K.05
doppelte Vollwelle u. Flansch
|

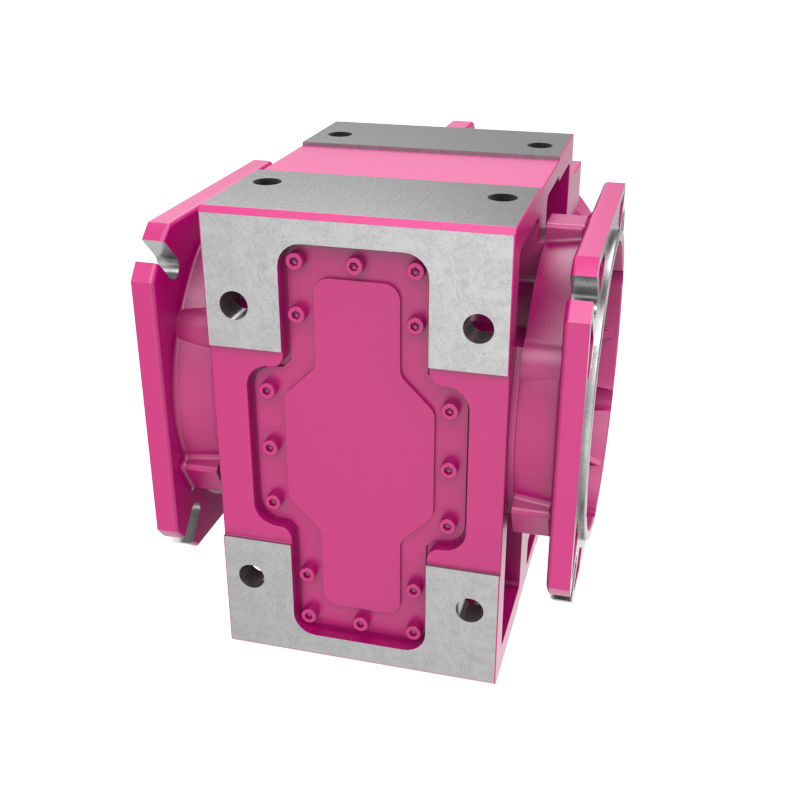

Baureihe K.08
Hohlwelle u. doppeltem Flansch
|

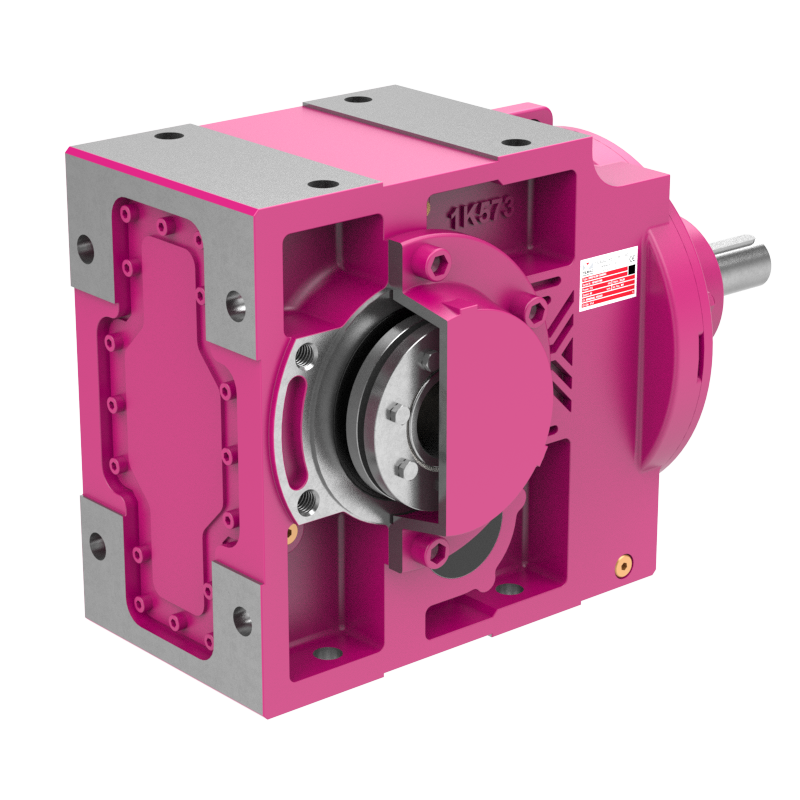

Baureihe K.0S
mit Schrumpfscheibe
|
 |
 |
 |
 |
|
Baureihe K.0K
mit Hohlkeilwelle (DIN 5480)
|

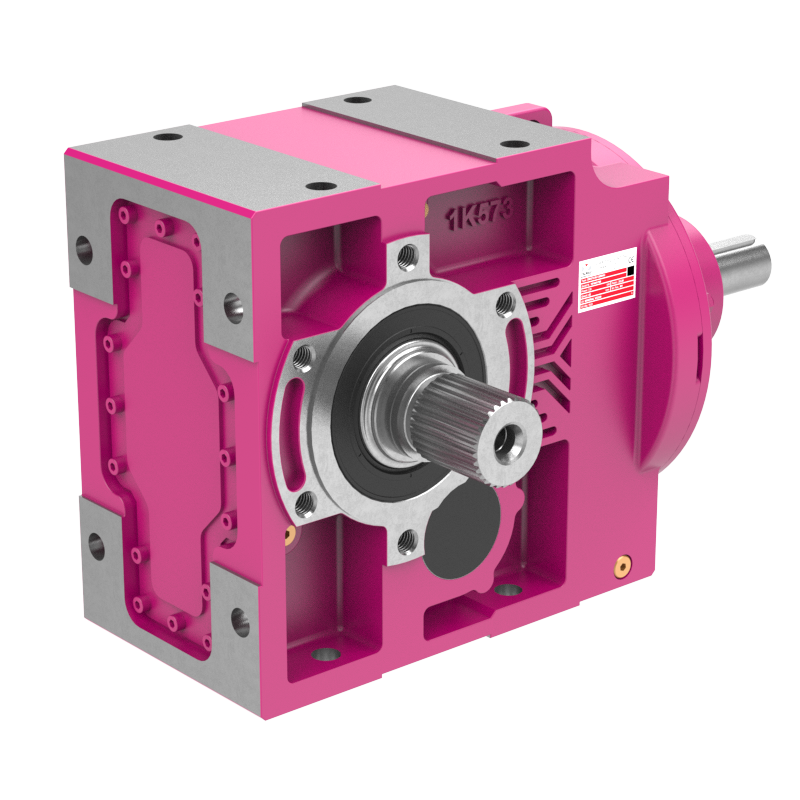

Baureihe K.1K
mit Vollkeilwelle (DIN 5480)
|

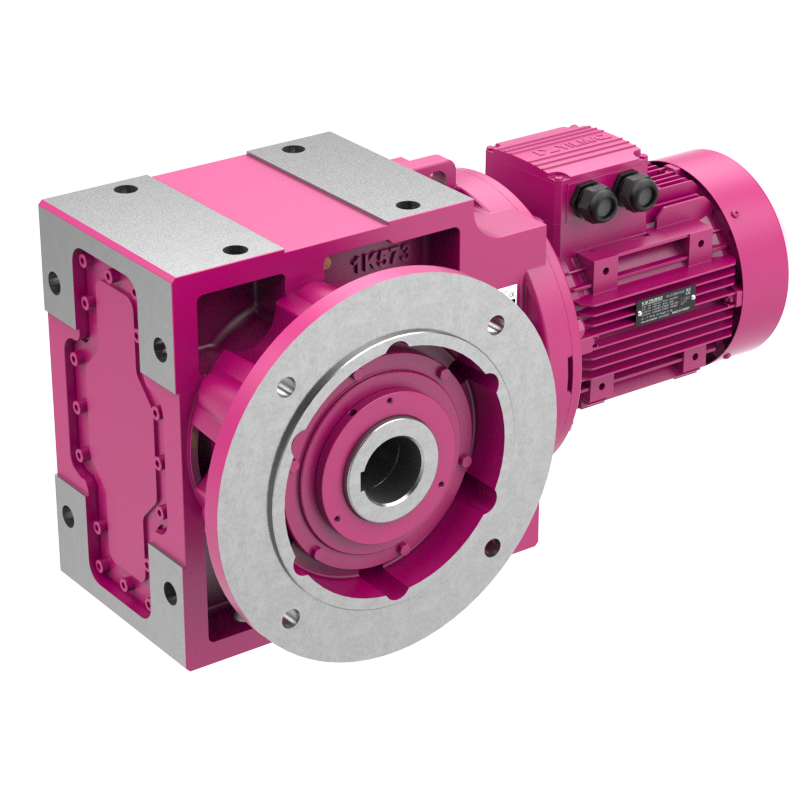

Baureihe K.B.0A
Drywell mit Hohlwelle
|
Baureihe K.B.1A
Drywell mit Vollwelle
|
 |
 |
 |
|
|

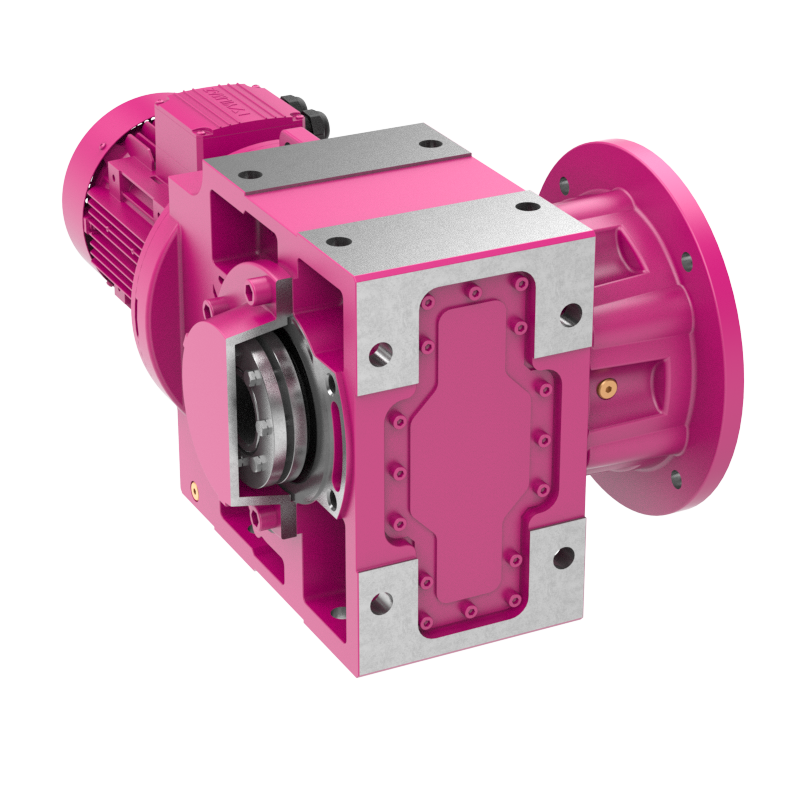

Baureihe K.B.SA
Drywell mit Schrumpfscheibe
|

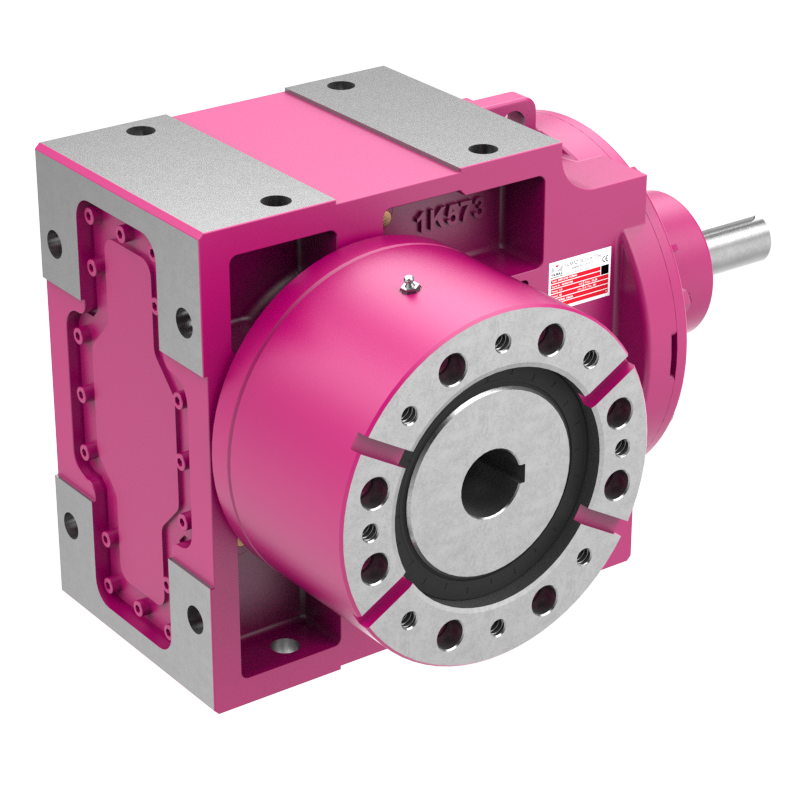

Baureihe K.E.0E
Extruderausführung
|

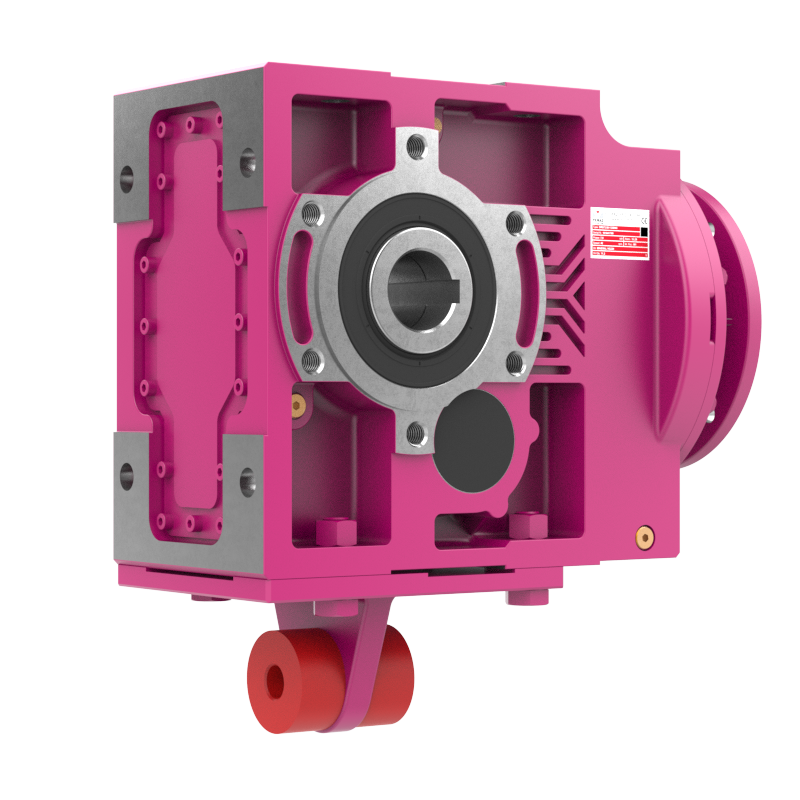

Baureihe K.TK.0
Drehmomentstütze
|

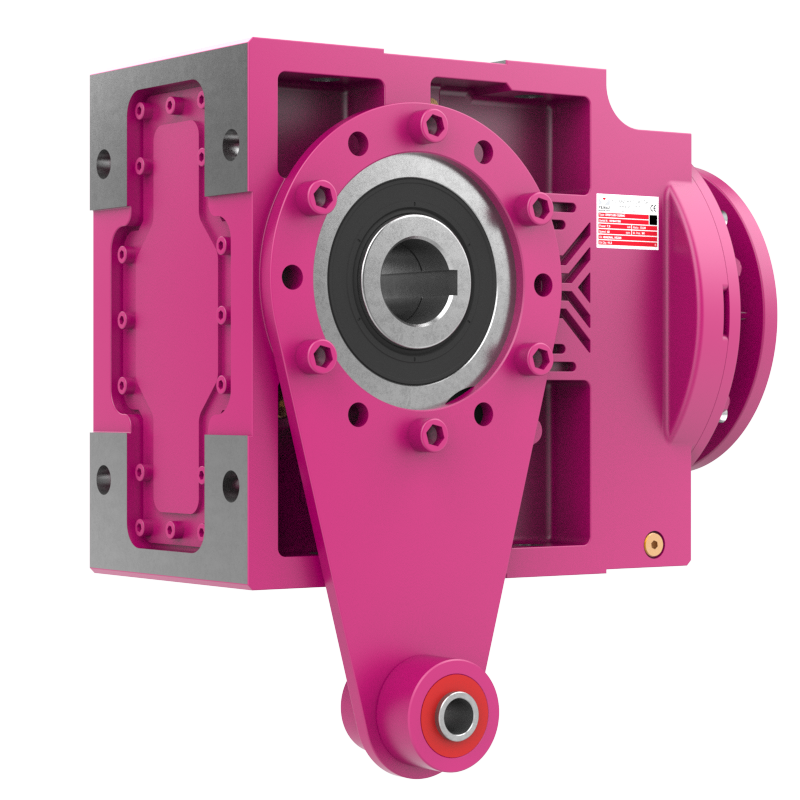

Baureihe K.TK.1
Drehmomentstütze (Optional)
|
 |
 |
 |
|
|
Leistungsmerkmale
|
Optionen und Zubehör
|
Technische Daten
|

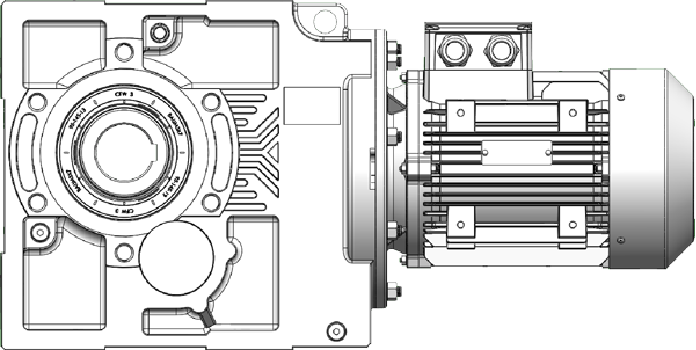

Baugrösse |
Übersetzung i |
Nenndrehmoment [Nm] |
Hohlwellendurchmesser [mm] |
| K00. | 7 - 121 | 80 | Ø20 |
| K10. | 6 - 129 | 140 | Ø30 |
| K17. | 7 - 109 | 200 | Ø30 |
| K20. | 6 - 139 | 280 | Ø35 |
| K27. | 7 - 1'759 | 450 | Ø35 |
| K28. | 6 - 3'333 | 600 | Ø40 |
| K37. | 6 - 3'467 | 820 | Ø40 |
| K47. | 6 - 5'227 | 1'550 | Ø50 |
| K57. | 7 - 6'612 | 2'700 | Ø60 |
| K67. | 8 - 12'681 | 4'300 | Ø70 |
| K77. | 7 - 15'619 | 8'000 | Ø90 |
| K87. | 10 - 12'789 | 15'000 | Ø110 |
| K97. | 12 - 15'681 | 20'000 | Ø120 |
